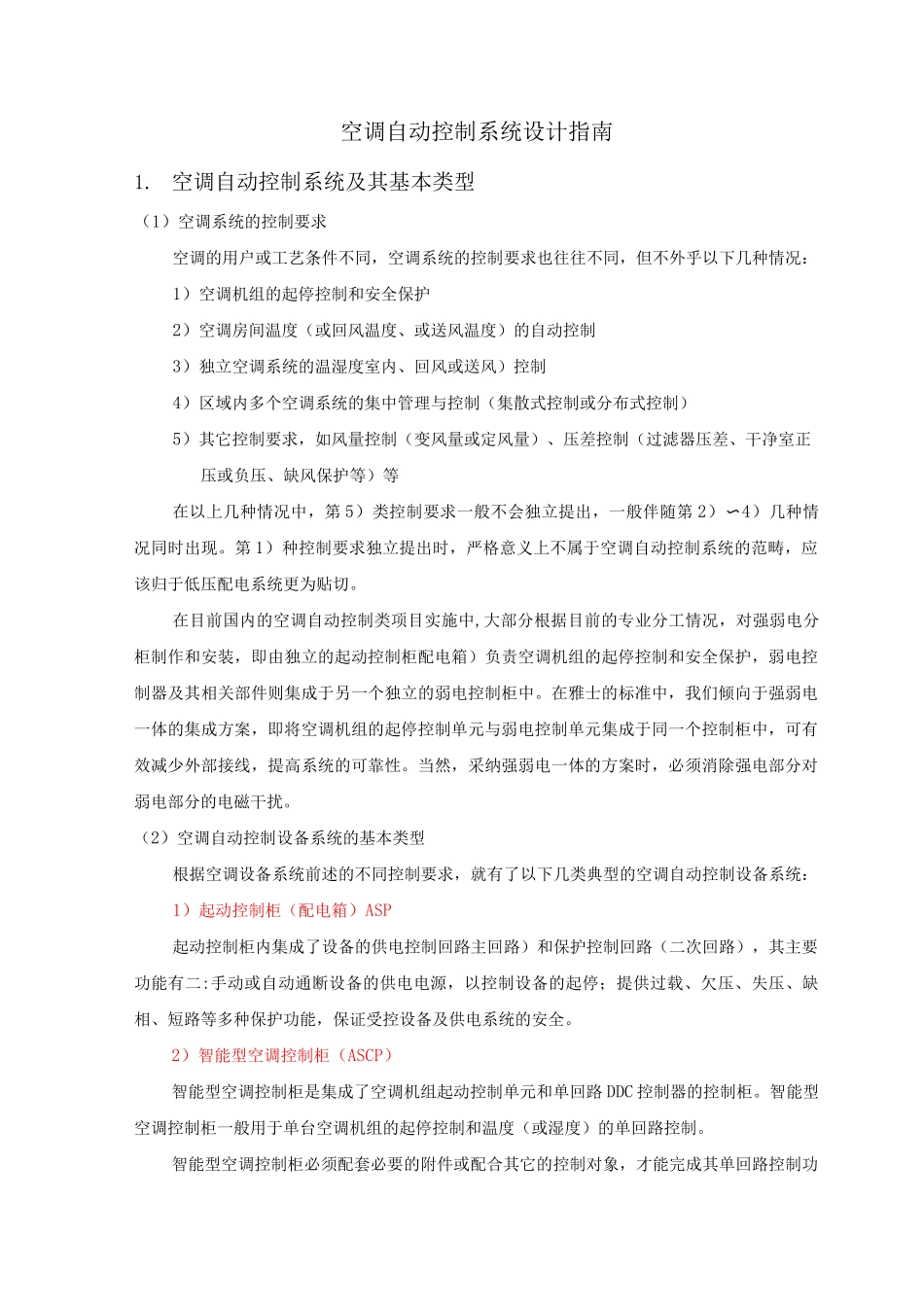

空调自动控制系统设计指南1. 空调自动控制系统及其基本类型（1）空调系统的控制要求空调的用户或工艺条件不同，空调系统的控制要求也往往不同，但不外乎以下几种情况：1）空调机组的起停控制和安全保护2）空调房间温度（或回风温度、或送风温度）的自动控制3）独立空调系统的温湿度室内、回风或送风）控制4）区域内多个空调系统的集中管理与控制（集散式控制或分布式控制）5）其它控制要求，如风量控制（变风量或定风量）、压差控制（过滤器压差、干净室正压或负压、缺风保护等）等在以上几种情况中，第 5）类控制要求一般不会独立提出，一般伴随第 2）〜4）几种情况同时出现。第 1）种控制要求独立提出时，严格意义上不属于空调自动控制系统的范畴，应该归于低压配电系统更为贴切。在目前国内的空调自动控制类项目实施中,大部分根据目前的专业分工情况，对强弱电分柜制作和安装，即由独立的起动控制柜配电箱）负责空调机组的起停控制和安全保护，弱电控制器及其相关部件则集成于另一个独立的弱电控制柜中。在雅士的标准中，我们倾向于强弱电一体的集成方案，即将空调机组的起停控制单元与弱电控制单元集成于同一个控制柜中，可有效减少外部接线，提高系统的可靠性。当然，采纳强弱电一体的方案时，必须消除强电部分对弱电部分的电磁干扰。（2）空调自动控制设备系统的基本类型根据空调设备系统前述的不同控制要求，就有了以下几类典型的空调自动控制设备系统：1）起动控制柜（配电箱）ASP起动控制柜内集成了设备的供电控制回路主回路）和保护控制回路（二次回路），其主要功能有二:手动或自动通断设备的供电电源，以控制设备的起停；提供过载、欠压、失压、缺相、短路等多种保护功能，保证受控设备及供电系统的安全。2）智能型空调控制柜（ASCP）智能型空调控制柜是集成了空调机组起动控制单元和单回路 DDC 控制器的控制柜。智能型空调控制柜一般用于单台空调机组的起停控制和温度（或湿度）的单回路控制。智能型空调控制柜必须配套必要的附件或配合其它的控制对象，才能完成其单回路控制功能。常见的配套附件有温度传感器、电动（水）阀及执行器、电动风阀等;常见的其它控制对象有电加热器、电极或电热式加湿器、单元式空调机组的压缩机。3）单机多回路空调自动控制系统（SCS）我们将采纳 1 个 CPU 控制（一个或多个空调系统的）两个以上回路的控制模式，称为单机多回路控制系统（SCS）。在该系统中，每个系统只有一台微型计算机（如 ...
