静压法沉桩作业指导书

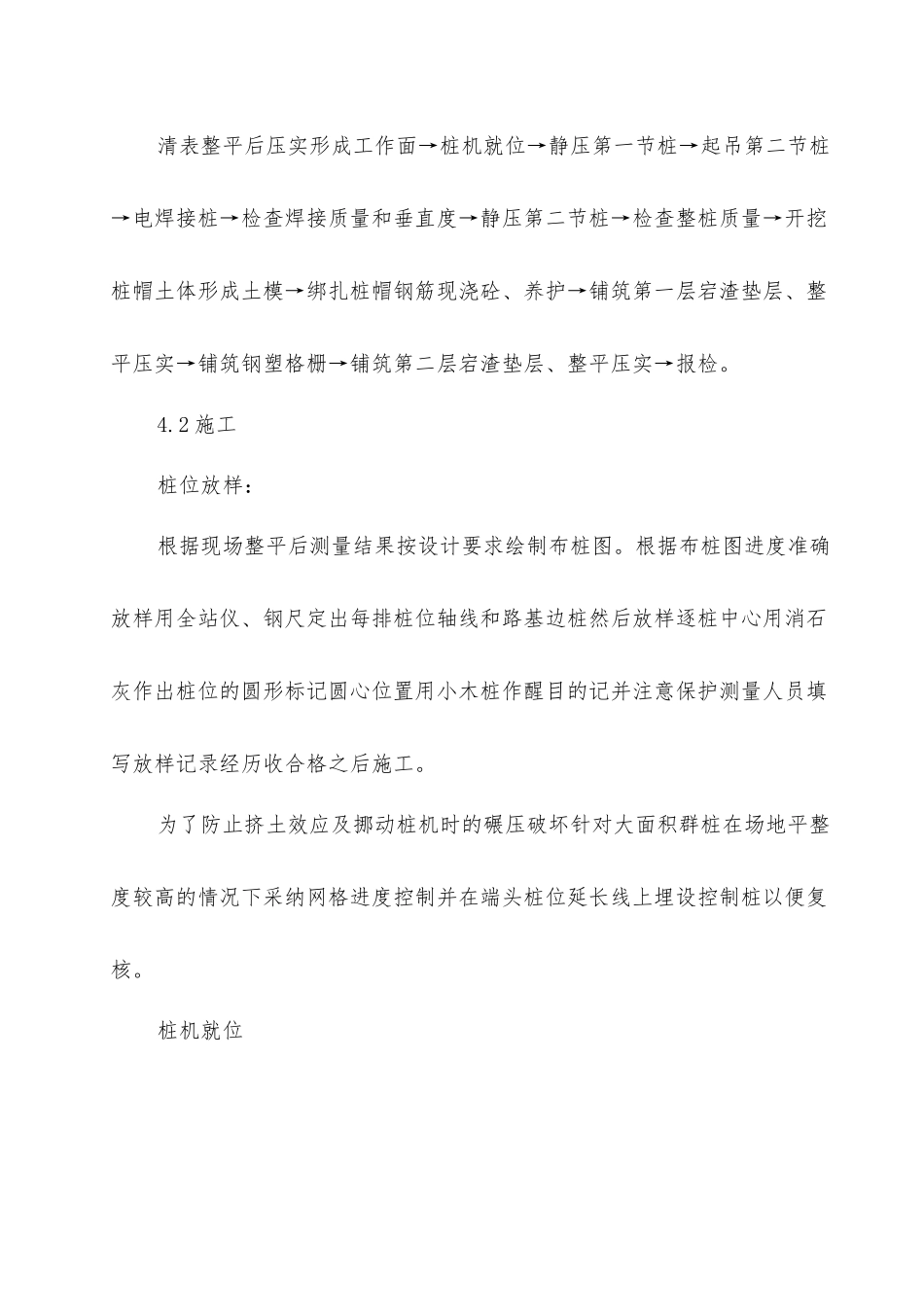

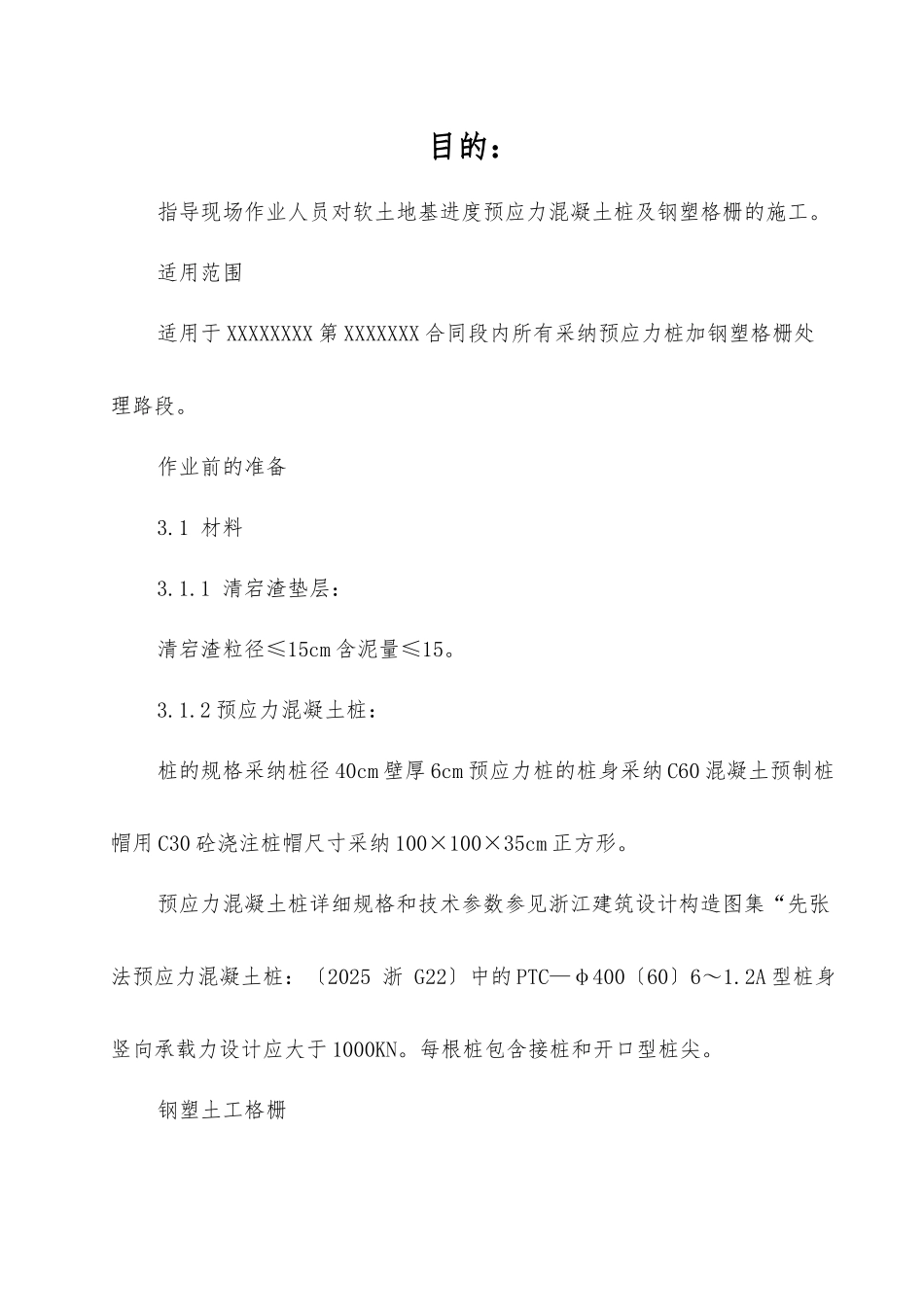

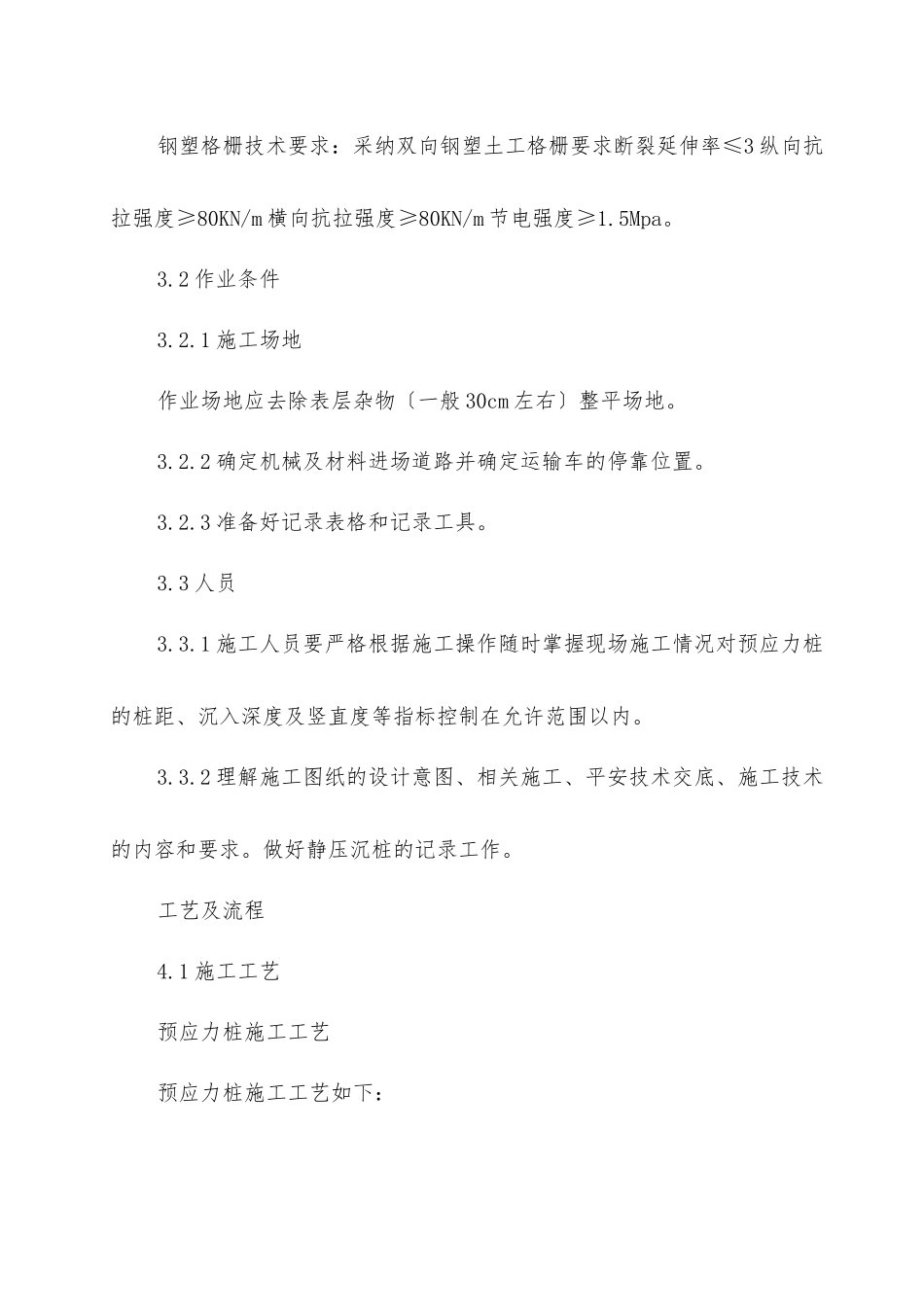

目的：指导现场作业人员对软土地基进度预应力混凝土桩及钢塑格栅的施工。适用范围适用于 XXXXXXXX 第 XXXXXXX 合同段内所有采纳预应力桩加钢塑格栅处理路段。作业前的准备3.1 材料3.1.1 清宕渣垫层：清宕渣粒径≤15cm 含泥量≤15。3.1.2 预应力混凝土桩：桩的规格采纳桩径 40cm 壁厚 6cm 预应力桩的桩身采纳 C60 混凝土预制桩帽用 C30 砼浇注桩帽尺寸采纳 100×100×35cm 正方形。预应力混凝土桩详细规格和技术参数参见浙江建筑设计构造图集“先张法预应力混凝土桩：〔2025 浙 G22〕中的 PTC—φ400〔60〕6～1.2A 型桩身竖向承载力设计应大于 1000KN。每根桩包含接桩和开口型桩尖。钢塑土工格栅钢塑格栅技术要求：采纳双向钢塑土工格栅要求断裂延伸率≤3 纵向抗拉强度≥80KN/m 横向抗拉强度≥80KN/m 节电强度≥1.5Mpa。3.2 作业条件3.2.1 施工场地作业场地应去除表层杂物〔一般 30cm 左右〕整平场地。3.2.2 确定机械及材料进场道路并确定运输车的停靠位置。3.2.3 准备好记录表格和记录工具。3.3 人员3.3.1 施工人员要严格根据施工操作随时掌握现场施工情况对预应力桩的桩距、沉入深度及竖直度等指标控制在允许范围以内。3.3.2 理解施工图纸的设计意图、相关施工、平安技术交底、施工技术的内容和要求。做好静压沉桩的记录工作。工艺及流程4.1 施工工艺预应力桩施工工艺预应力桩施工工艺如下：清表整平后压实形成工作面→桩机就位→静压第一节桩→起吊第二节桩→电焊接桩→检查焊接质量和垂直度→静压第二节桩→检查整桩质量→开挖桩帽土体形成土模→绑扎桩帽钢筋现浇砼、养护→铺筑第一层宕渣垫层、整平压实→铺筑钢塑格栅→铺筑第二层宕渣垫层、整平压实→报检。4.2 施工桩位放样：根据现场整平后测量结果按设计要求绘制布桩图。根据布桩图进度准确放样用全站仪、钢尺定出每排桩位轴线和路基边桩然后放样逐桩中心用消石灰作出桩位的圆形标记圆心位置用小木桩作醒目的记并注意保护测量人员填写放样记录经历收合格之后施工。为了防止挤土效应及挪动桩机时的碾压破坏针对大面积群桩在场地平整度较高的情况下采纳网格进度控制并在端头桩位延长线上埋设控制桩以便复核。桩机就位在对施工场地内的表层土质试压后确保承载力满足静压机械施工及挪动过程当中不至于出现沉陷对部分软土层可采纳事先换填处理或采纳整块钢板铺垫作业。桩机进场后检查各部件及仪表是否灵敏有效确保设备运转平安、正常后根据打桩顺序挪动调...
