预应力混凝土空心板桥梁施工方案

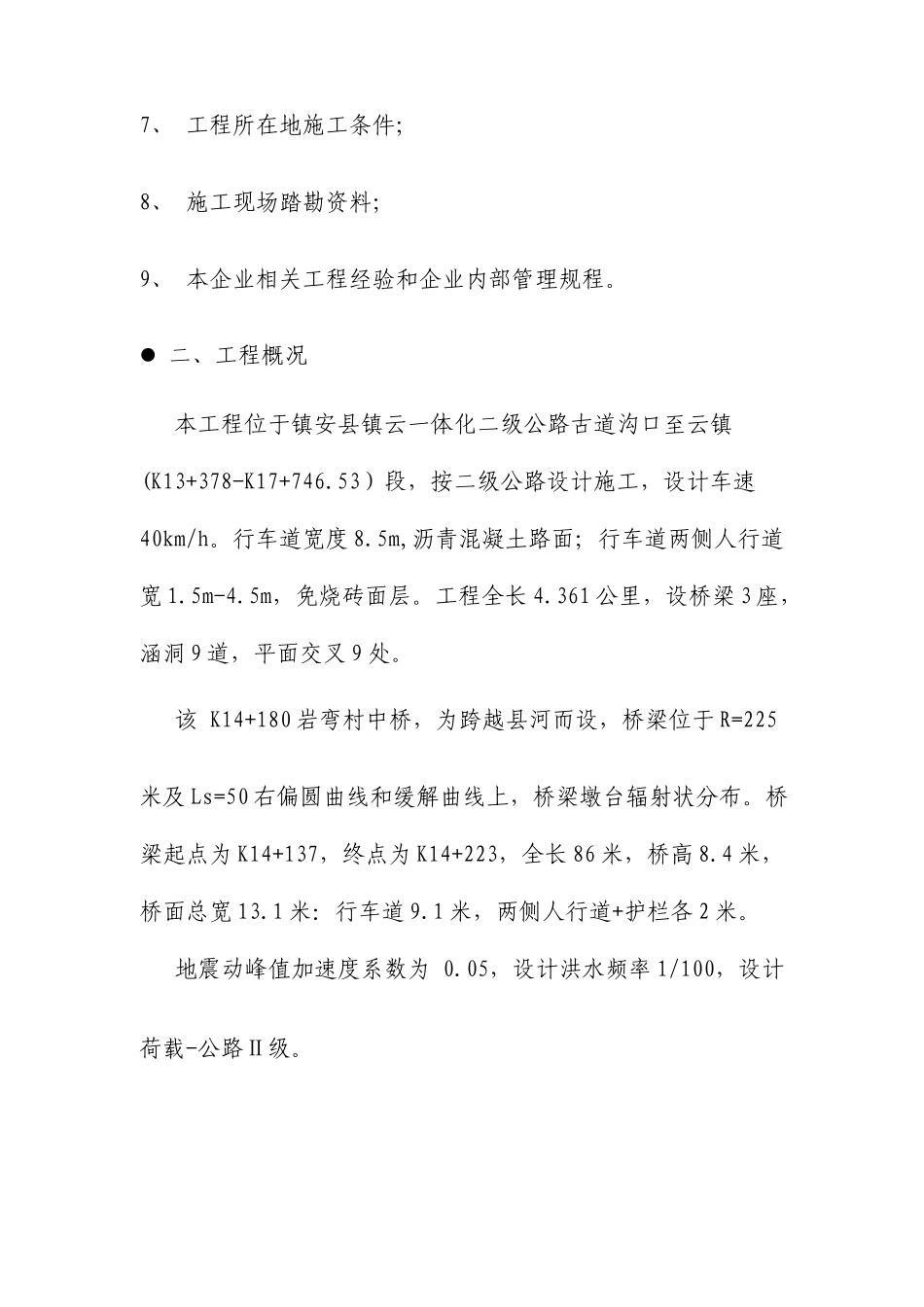

K14+180 岩弯村中桥施工方案 目录 一、编制依据二、工程概况 三、分部分项施工内容四、桥梁工程施工工序五、施工准备 六、主要分项工程施工方案七、施工质量目标要求八、质量控制方法九、安全文明方法  一、编制依据 1、镇云公路古道沟口至云镇段工程招标文件、施工图等。 2、《沥青路面施工及验收法律规范》（GBJ 92-86） 3、《公路桥涵施工技术法律规范》JTG/T F50- 4、 《钢筋焊接验收规程》JGJ18- 5、 《大致积混凝土施工法律规范》GB50496-； 6、 《公路工程技术标准》JTG B01- 7、 工程所在地施工条件； 8、 施工现场踏勘资料； 9、 本企业相关工程经验和企业内部管理规程。  二、工程概况 本工程位于镇安县镇云一体化二级公路古道沟口至云镇 (K13+378-K17+746.53）段，按二级公路设计施工，设计车速 40km/h。行车道宽度 8.5m,沥青混凝土路面；行车道两侧人行道宽 1.5m-4.5m，免烧砖面层。工程全长 4.361 公里，设桥梁 3 座，涵洞 9 道，平面交叉 9 处。 该 K14+180 岩弯村中桥，为跨越县河而设，桥梁位于 R=225米及 Ls=50 右偏圆曲线和缓解曲线上，桥梁墩台辐射状分布。桥梁起点为 K14+137，终点为 K14+223，全长 86 米，桥高 8.4 米，桥面总宽 13.1 米：行车道 9.1 米，两侧人行道+护栏各 2 米。 地震动峰值加速度系数为 0.05，设计洪水频率 1/100，设计荷载-公路Ⅱ级。 上部结构为 4×20 米预应力混凝土空心板，下部为柱式墩、柱式台、钻孔浇筑桩基础，桥面铺装为 10 公分厚 C40 混凝土现浇层加上 10 公分厚沥青混凝土面层。 预应力混凝土空心板实行直径 d=15.2mm 钢绞线及 HRB335、 HPB235 钢筋，C40 混凝土浇筑；柱式墩、柱式台、桩基础等其余构件当直径 Φ≥10 时实行 HRB335 钢筋，Φ＜10 时实行 HPB235 钢筋，C30 混凝土浇筑；  三、分部分项施工内容 1、预应力空心板（箱梁）预制； 2、桥墩、桥台桩基施工； 3、桥墩、桥台施工； 4、桥墩、桥台盖梁、连系梁施工； 5、预应力空心板（箱梁）运输、吊装； 6、桥面混凝土、沥青结构、护栏施工； 7、桥面设施安装；  四、桥梁工程施工工序 箱梁预制---桩基施工---桥墩、桥台施工---盖梁施工---箱梁吊装---桥面施工---桥面设施安装---完工验收  五、施工准备 为了对本工程进行全方面高效施工管理，我项目部组织相关工程技术人员，依据设计图施工内容，制订科学、有序管...
