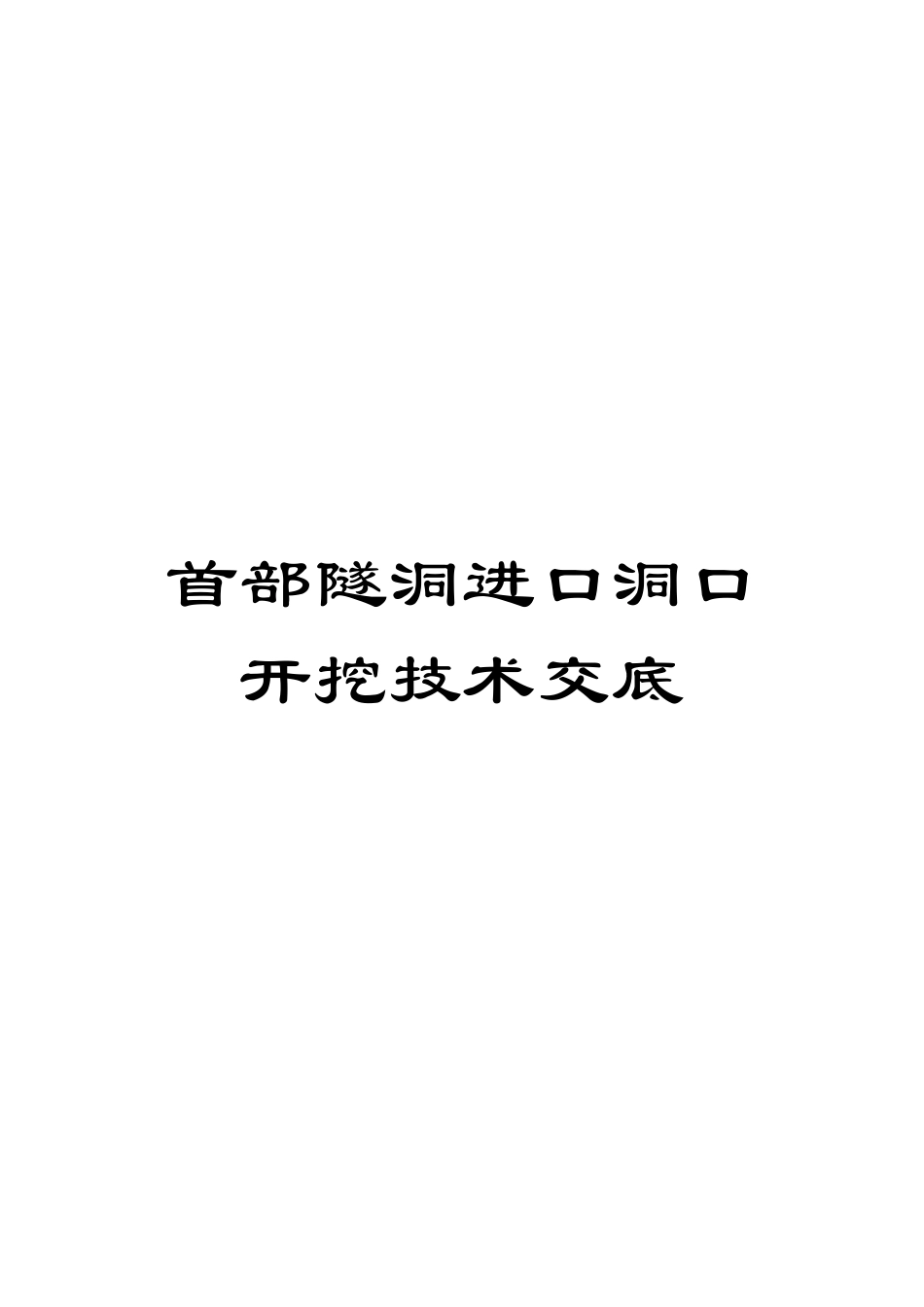

首部隧洞进口洞口开挖技术交底

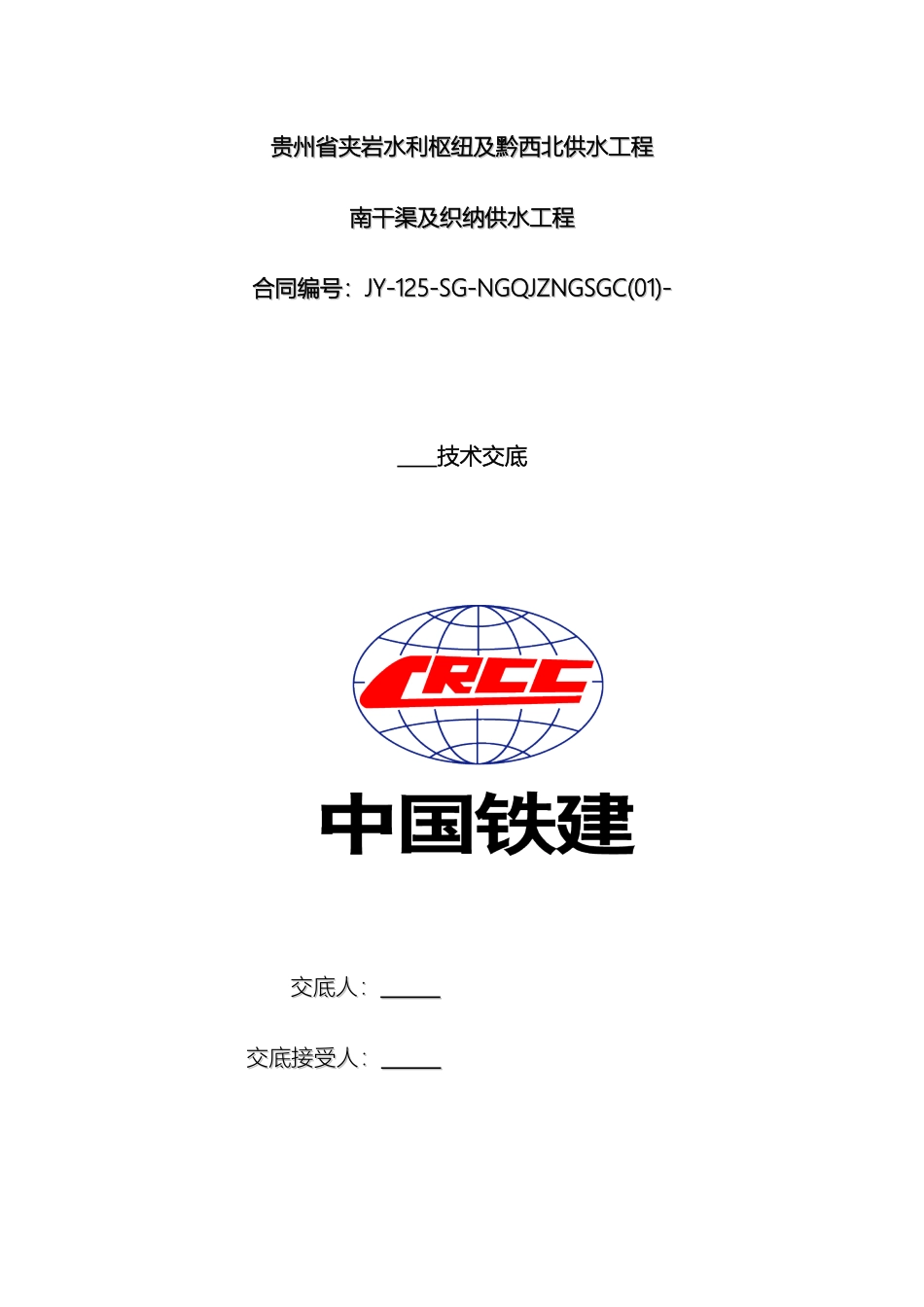

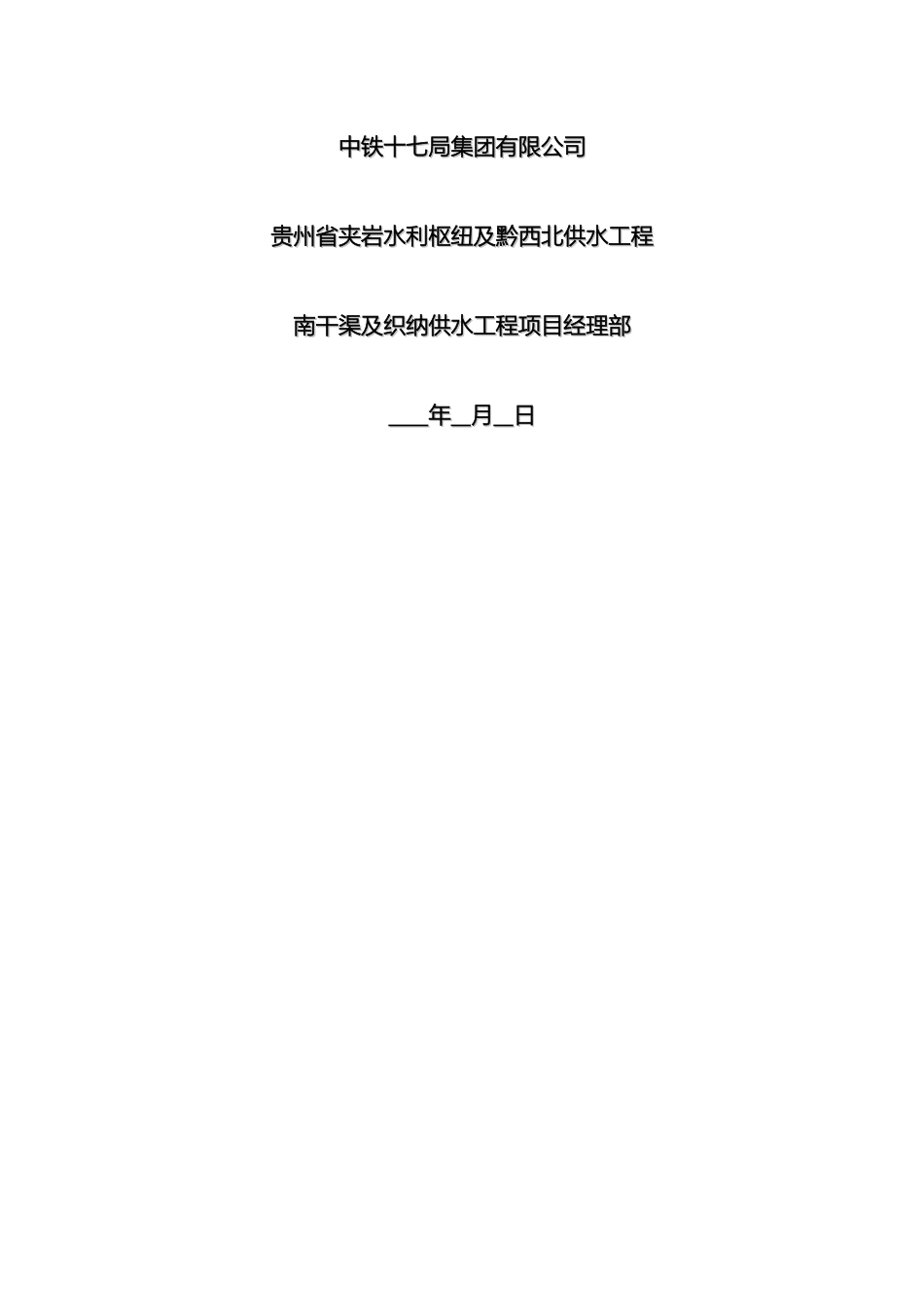

首部隧洞进口洞口开挖技术交底贵州省夹岩水利枢纽及黔西北供水工程贵州省夹岩水利枢纽及黔西北供水工程南干渠及织纳供水工程南干渠及织纳供水工程合同编号：合同编号：JY-125-SG-NGQJZNGSGC(JY-125-SG-NGQJZNGSGC(0101))- - 技术交底交底人：交底人： 交底接受人：交底接受人： 中铁十七局集团有限公司中铁十七局集团有限公司贵州省夹岩水利枢纽及黔西北供水工程贵州省夹岩水利枢纽及黔西北供水工程南干渠及织纳供水工程项目经理部南干渠及织纳供水工程项目经理部 年年 月月 日日技 术 交 底工程项目南干渠及织纳供水工程合同号JY-125-SG-NGQJZNGSGC(01)- 交底内容桩号交底单位接收单位交底地点交底日期首部隧洞进口洞口边坡开挖及防护技术交底一、工程概况首部隧洞进口岩基大部分裸露， 缓坡及溶沟溶槽覆盖层零星分布，厚度为0-2.0m,该层穿越地层为T2g²中厚层灰岩，属于硬质岩类，岩体强风化厚度为4-6.0m,岩层产状：350°＜27°，岩层走向与洞轴线的夹角60°左右，该洞段为浅埋洞段。需做好地表排水处理。进洞主要发育一组裂隙：N30°E/W＜20°。隧洞进口段位于强～弱风化带内，岩体以镶嵌一层状结构为主，围岩级别为V级，围岩参数：f=1.0，k0=0.5Mpa/cm。建议挖后对洞脸和两侧边坡做好临时及永久支护。二、边仰坡开挖及防护1、边、仰坡开挖根据图纸要求边坡根据的坡率进行刷坡，高度在隧洞低至隧洞顶范围内的边坡根据1：0.3的坡率进行刷坡，高于隧洞顶范围内的边坡按1：0.75的坡率进行刷坡。洞顶仰坡根据1:0.75坡率进行刷坡。自拱顶向下分层开挖，每层开挖后及时观察土层松动情况，如有松动及时处理完成后再进行下一层开挖。边仰坡开挖见附图。2、边、仰坡防护开挖完成后，隧洞顶仰坡采纳锚杆挂网喷 C20 混凝土作支护处理，喷C20 混凝土厚 10cm，Φ25 锚杆间排距 1.5m，长 3m，梅花型布置。仰坡挂钢筋网 Φ 6.5@200 *200；设置 Φ50 排水孔间排距 2m，孔深 2m，梅花型布置。边坡采纳挂网喷 C20 混凝土厚 10cm；挂钢筋网 Φ 6.5@200 *200，设置 Φ50排水孔间排距 2m，孔深 1m，梅花型布置。隧洞边、仰坡防护见附图。三、施工步骤及工艺1、施工步骤边仰坡开挖防护：施工准备→测量放样→开挖截水天沟→边仰坡开挖→锚杆、挂网及喷砼→养生及保护。 2、施工工艺2.1施工准备由测量人员对洞口水池的仰、边坡的的起点及终点的平面位置精确放样。据设计图纸，做好洞门仰坡的坡顶截水沟、洞口临时排水沟等防排水工...
