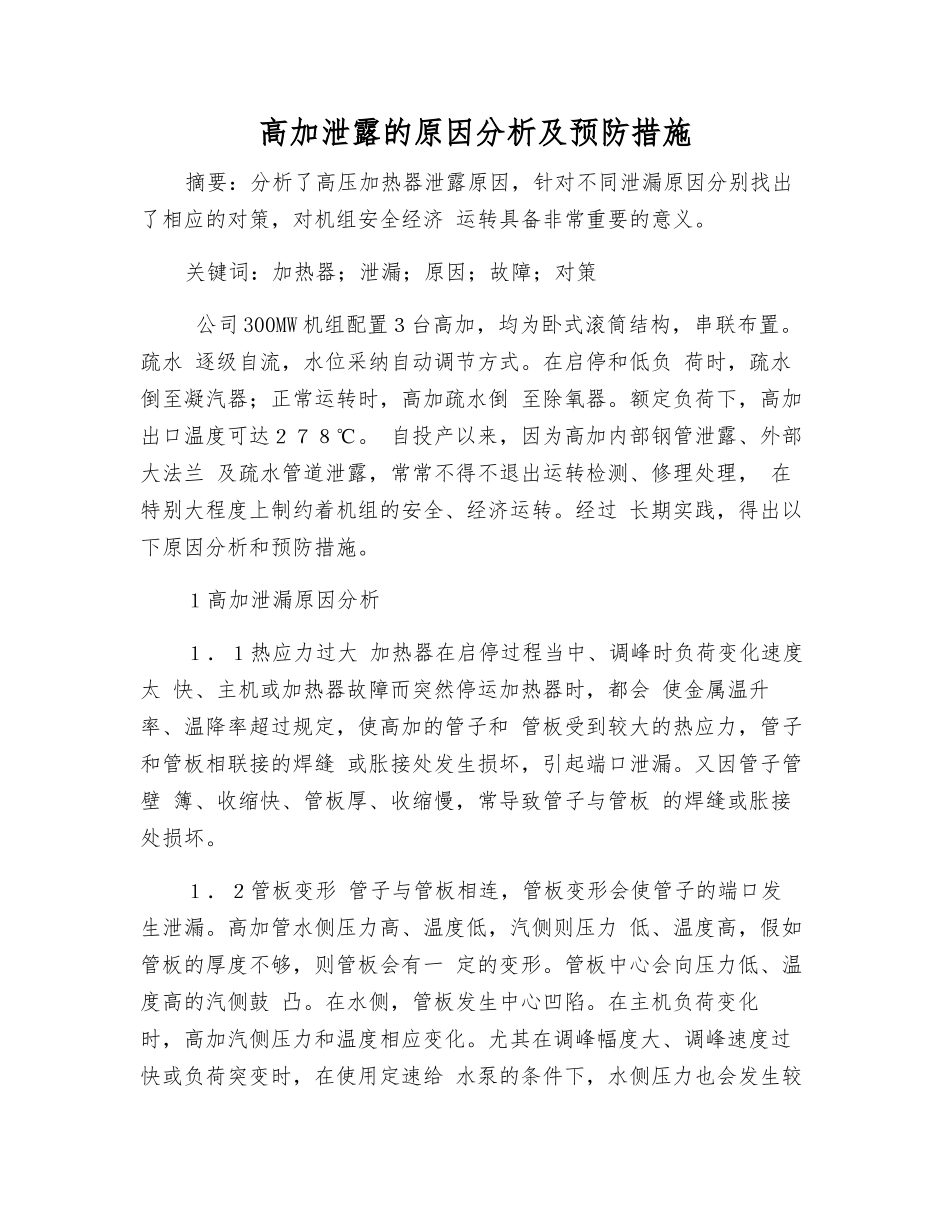

高加泄露的原因分析及预防措施摘要：分析了高压加热器泄露原因，针对不同泄漏原因分别找出了相应的对策，对机组安全经济 运转具备非常重要的意义
关键词：加热器；泄漏；原因；故障；对策 公司 300MW 机组配置３台高加，均为卧式滚筒结构，串联布置
疏水 逐级自流，水位采纳自动调节方式
在启停和低负 荷时，疏水倒至凝汽器；正常运转时，高加疏水倒 至除氧器
额定负荷下，高加出口温度可达２７８℃
自投产以来，因为高加内部钢管泄露、外部大法兰 及疏水管道泄露，常常不得不退出运转检测、修理处理， 在特别大程度上制约着机组的安全、经济运转
经过 长期实践，得出以下原因分析和预防措施
１高加泄漏原因分析１．１热应力过大 加热器在启停过程当中、调峰时负荷变化速度太 快、主机或加热器故障而突然停运加热器时，都会 使金属温升率、温降率超过规定，使高加的管子和 管板受到较大的热应力，管子和管板相联接的焊缝 或胀接处发生损坏，引起端口泄漏
又因管子管壁 簿、收缩快、管板厚、收缩慢，常导致管子与管板 的焊缝或胀接处损坏
１．２管板变形 管子与管板相连，管板变形会使管子的端口发 生泄漏
高加管水侧压力高、温度低，汽侧则压力 低、温度高，假如管板的厚度不够，则管板会有一 定的变形
管板中心会向压力低、温度高的汽侧鼓 凸
在水侧，管板发生中心凹陷
在主机负荷变化 时，高加汽侧压力和温度相应变化
尤其在调峰幅度大、调峰速度过快或负荷突变时，在使用定速给 水泵的条件下，水侧压力也会发生较大的变化，甚 至可能超过高加给水的额定压力
这些变化会使管 板发生变形导致管子端口泄漏
１．３冲刷侵蚀当蒸汽的流动速度较高且汽流中含有大直径的 水滴时，管子外壁受汽、水两相流冲刷，变薄，发 生穿孔或受给水压力而鼓破；其次，当高加内某根 管子发生损坏泄漏时，高压给水从泄漏处以极大的 速度冲出会将邻近的管子或隔板冲刷破坏；另外， 因防
