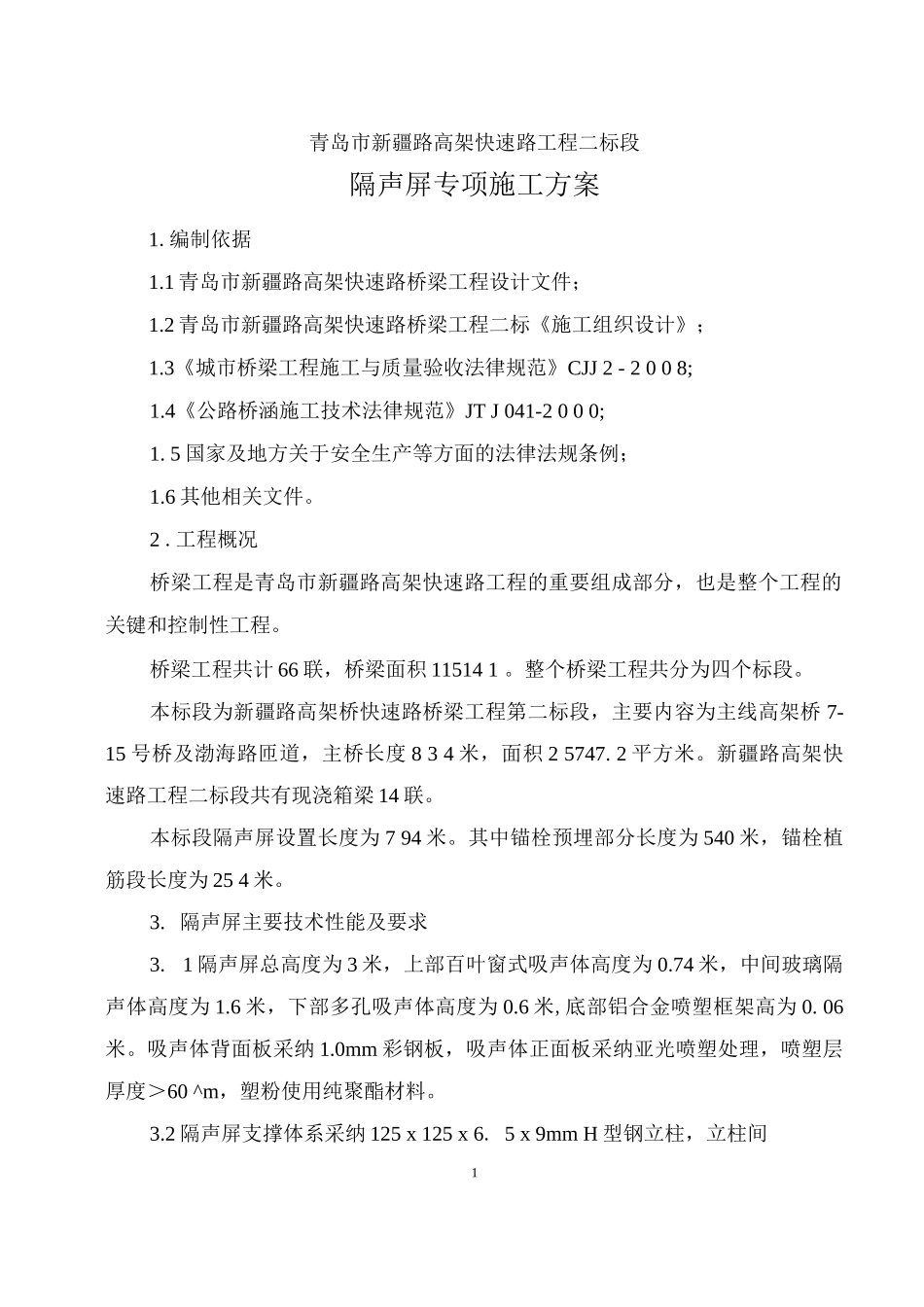

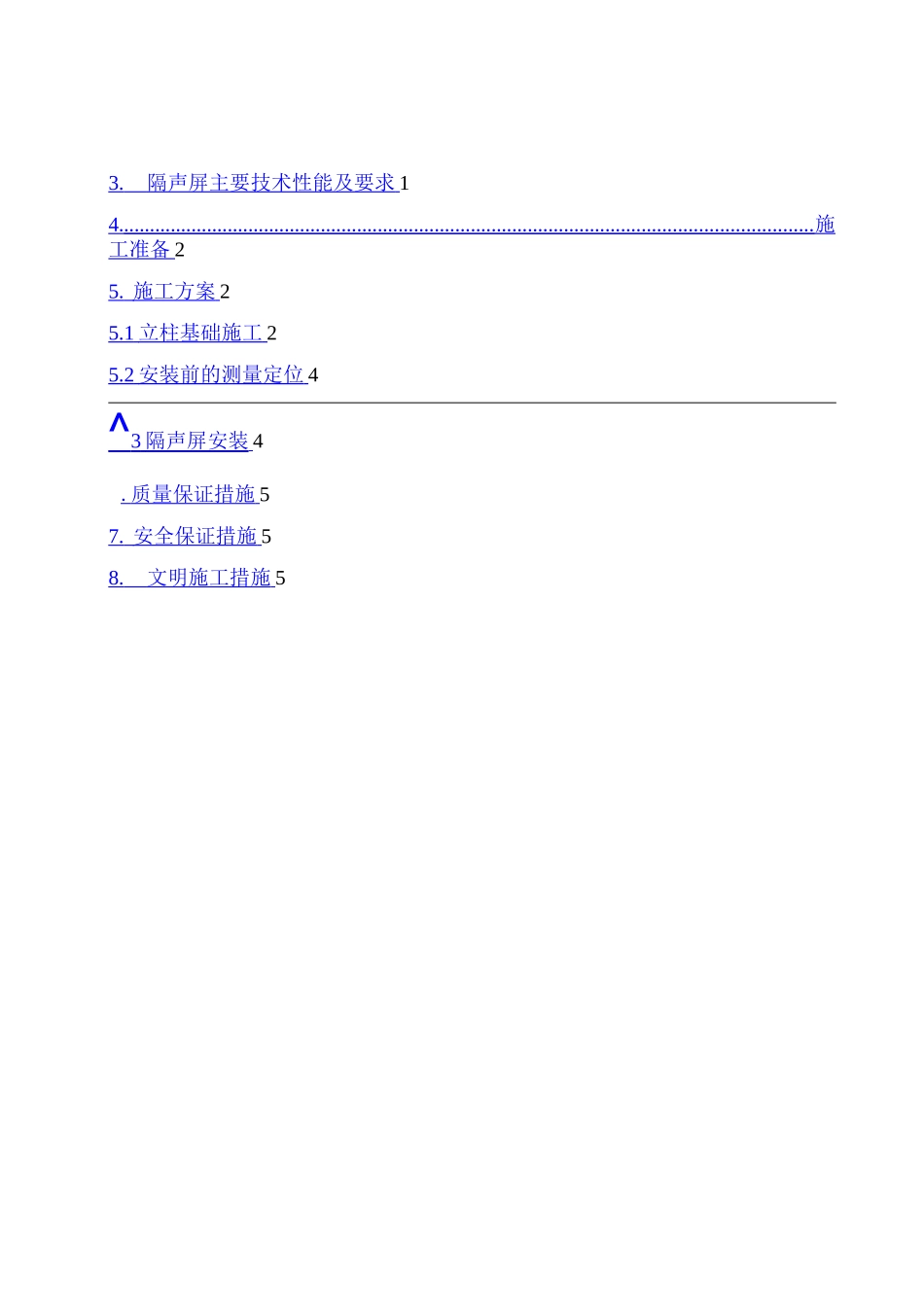

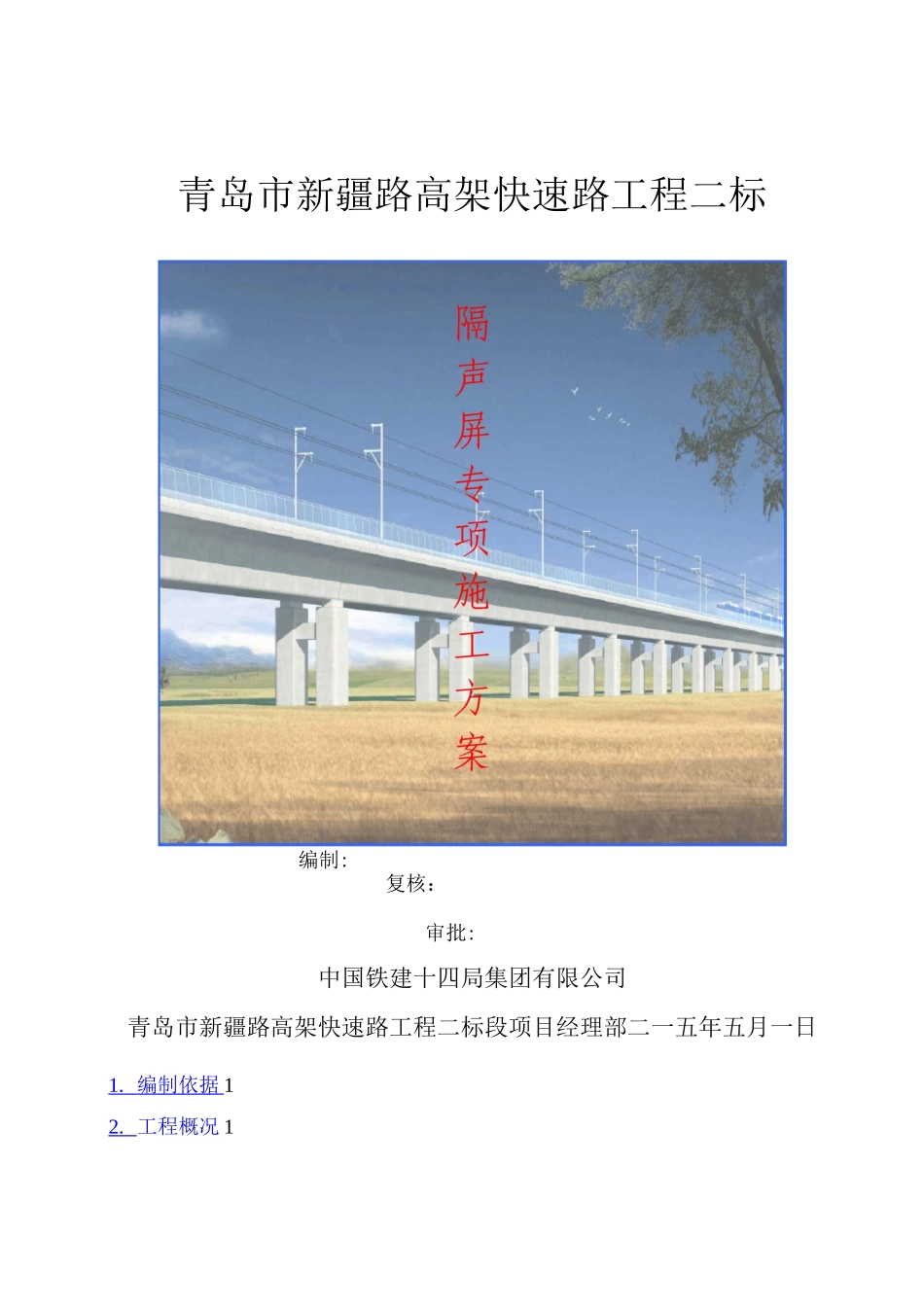

青岛市新疆路高架快速路工程二标编制:复核：审批:中国铁建十四局集团有限公司青岛市新疆路高架快速路工程二标段项目经理部二一五年五月一日1. 编制依据 12. 工程概况 13. 隔声屏主要技术性能及要求 14. ..................................................................................................................................... 施 工准备 25. 施工方案 25.1 立柱基础施工 25.2 安装前的测量定位 4^ 3 隔声屏安装 4. 质量保证措施 57. 安全保证措施 58. 文明施工措施 5青岛市新疆路高架快速路工程二标段隔声屏专项施工方案1.编制依据1.1 青岛市新疆路高架快速路桥梁工程设计文件；1.2 青岛市新疆路高架快速路桥梁工程二标《施工组织设计》；1.3《城市桥梁工程施工与质量验收法律规范》CJJ 2 - 2 0 0 8;1.4《公路桥涵施工技术法律规范》JT J 041-2 0 0 0;1. 5 国家及地方关于安全生产等方面的法律法规条例；1.6 其他相关文件。2 .工程概况桥梁工程是青岛市新疆路高架快速路工程的重要组成部分，也是整个工程的关键和控制性工程。桥梁工程共计 66 联，桥梁面积 11514 1 。整个桥梁工程共分为四个标段。本标段为新疆路高架桥快速路桥梁工程第二标段，主要内容为主线高架桥 7-15 号桥及渤海路匝道，主桥长度 8 3 4 米，面积 2 5747. 2 平方米。新疆路高架快速路工程二标段共有现浇箱梁 14 联。本标段隔声屏设置长度为 7 94 米。其中锚栓预埋部分长度为 540 米，锚栓植筋段长度为 25 4 米。3. 隔声屏主要技术性能及要求3.1 隔声屏总高度为 3 米，上部百叶窗式吸声体高度为 0.74 米，中间玻璃隔声体高度为 1.6 米，下部多孔吸声体高度为 0.6 米,底部铝合金喷塑框架高为 0. 06米。吸声体背面板采纳 1.0mm 彩钢板，吸声体正面板采纳亚光喷塑处理，喷塑层厚度＞60 ^m，塑粉使用纯聚酯材料。3.2 隔声屏支撑体系采纳 125 x 125 x 6. 5 x 9mm H 型钢立柱，立柱间1距为 2 0mm,H 型钢立柱与预埋钢板之间采纳双面角焊，焊脚尺寸为 6mm，焊条采纳 E 43 级，H 型钢须进行热镀锌处理，镀锌厚度不小于 85^m,最后进行亚光喷塑处理。3.3 玻璃隔声体的厚度及材质为：5mm 钢化安全玻璃+1. 14mm 橡胶夹片+5mm 钢化安全玻璃。吸声体的厚度及材质为：吸声体厚度为 9 8 mm，材质为容重 48Kg/m3 的玻璃纤维吸音棉。铝合金喷塑框架厚度为 1...
