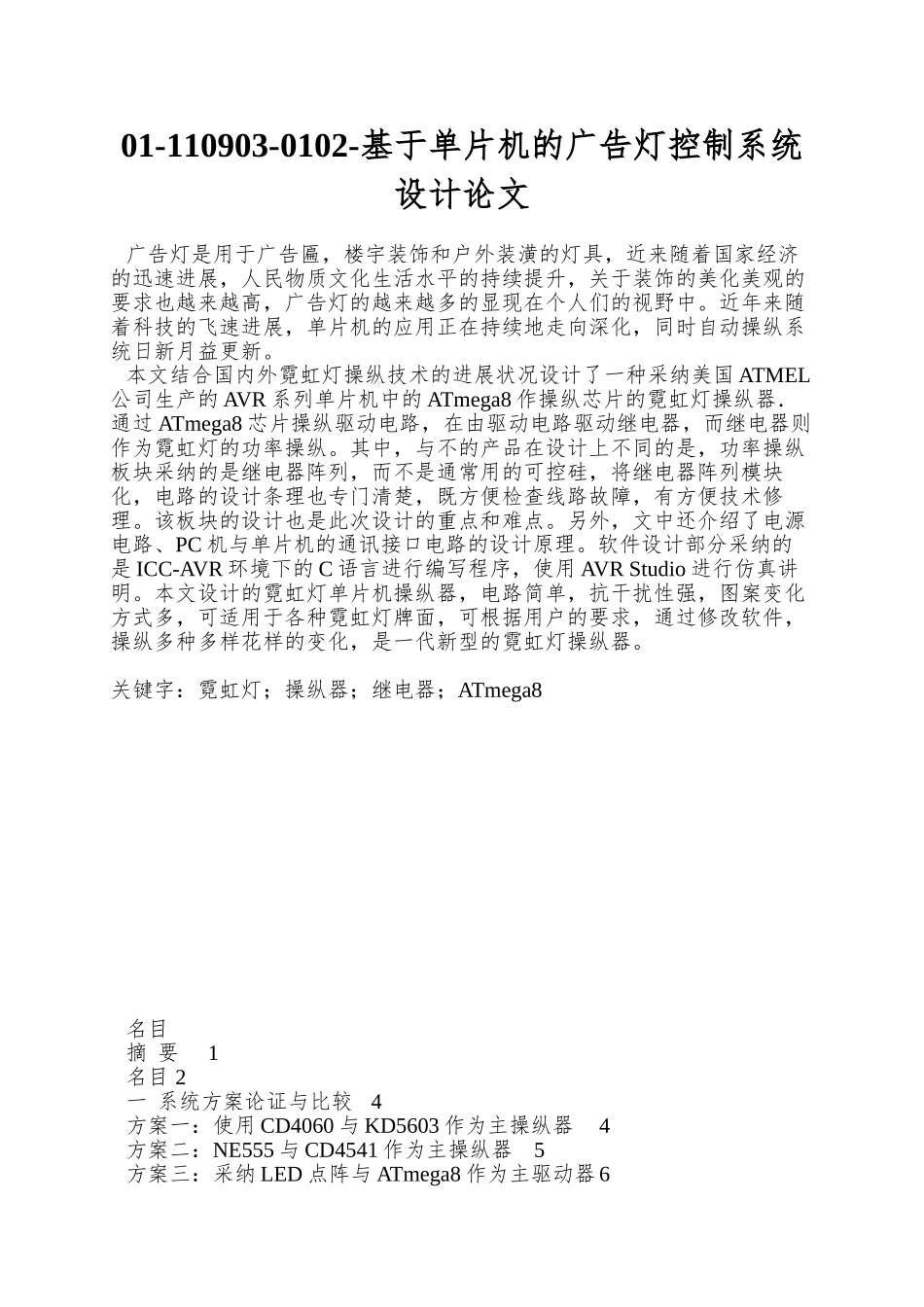

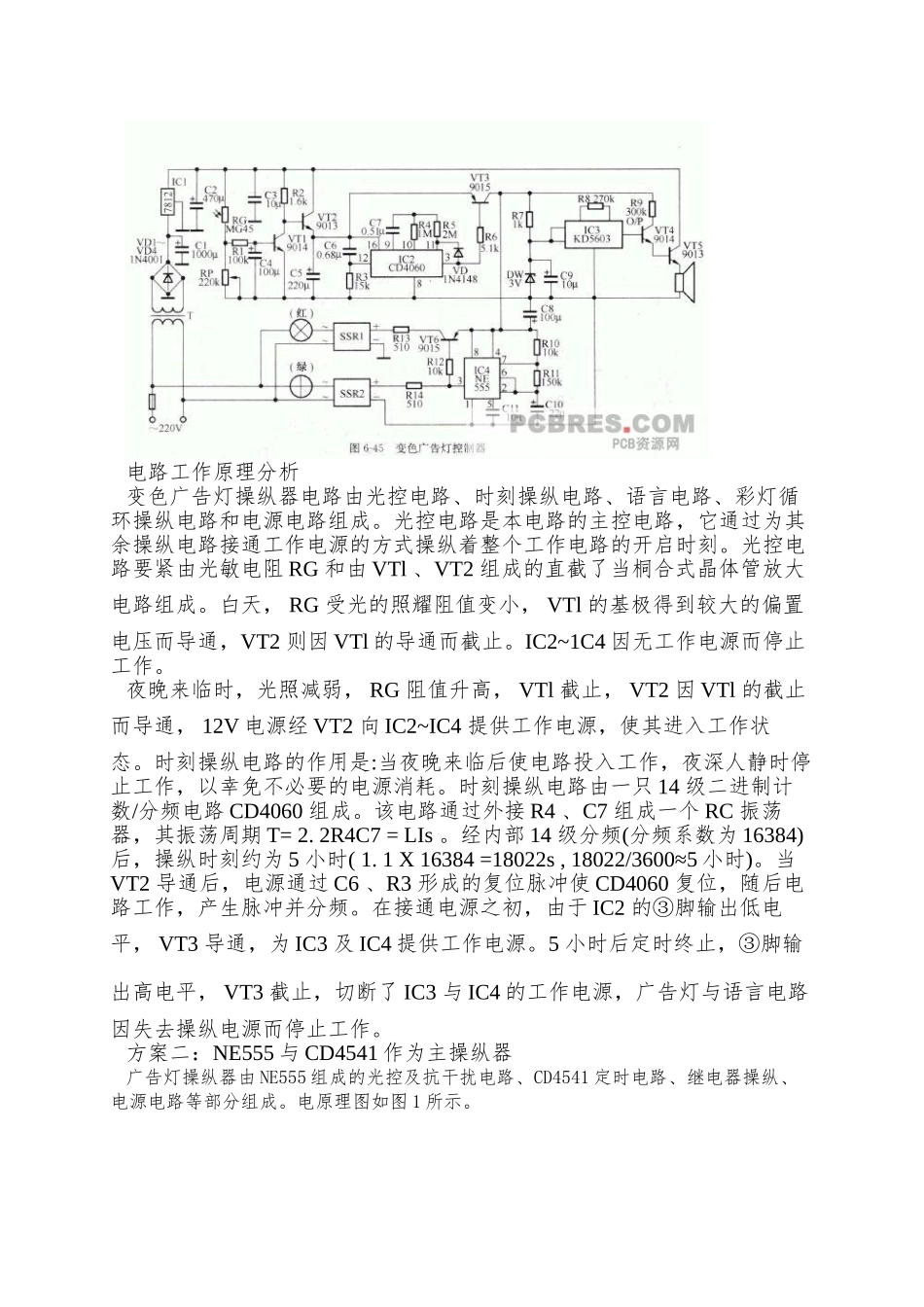

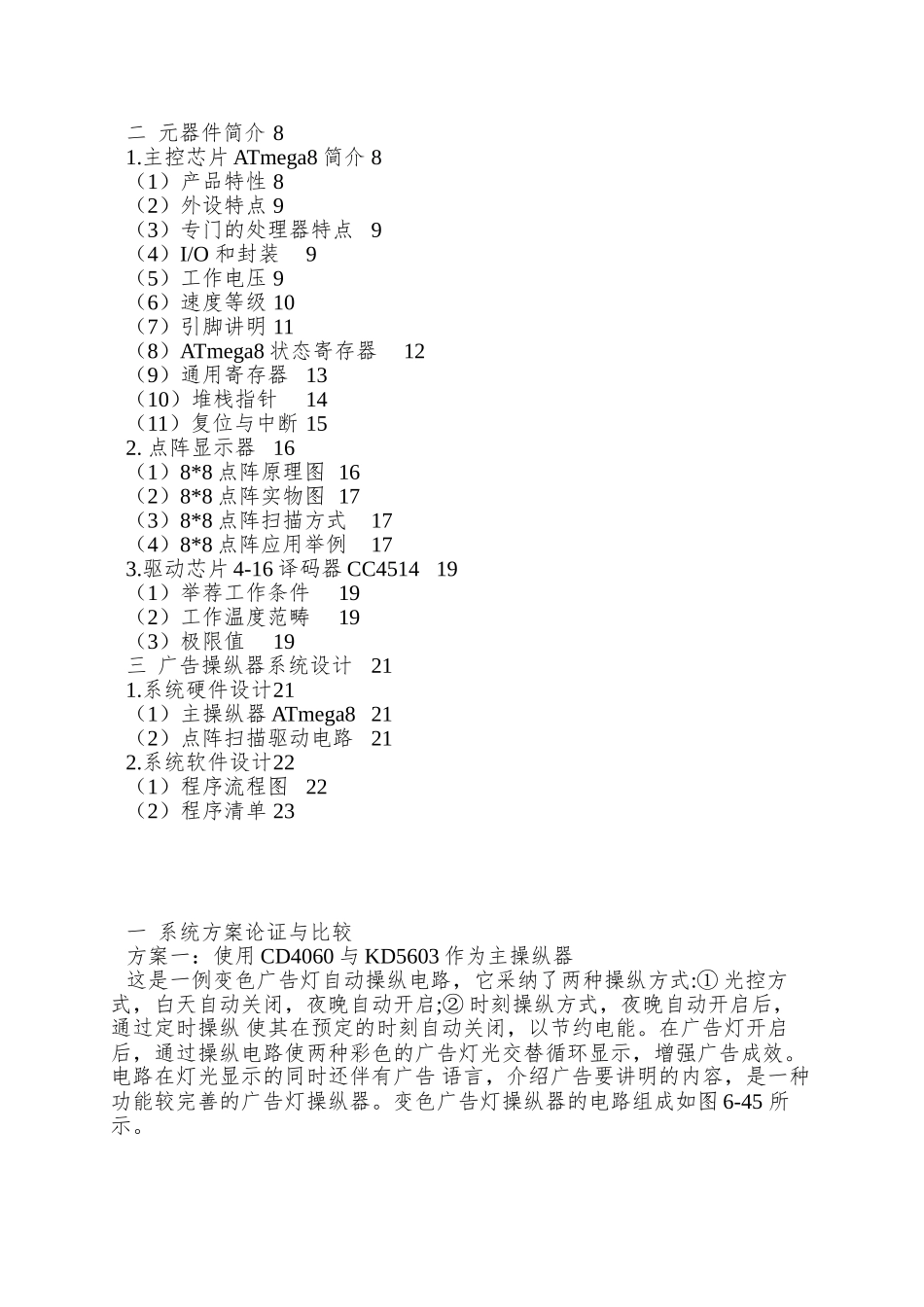

01-110903-0102-基于单片机的广告灯控制系统设计论文广告灯是用于广告匾，楼宇装饰和户外装潢的灯具，近来随着国家经济的迅速进展，人民物质文化生活水平的持续提升，关于装饰的美化美观的要求也越来越高，广告灯的越来越多的显现在个人们的视野中。近年来随着科技的飞速进展，单片机的应用正在持续地走向深化，同时自动操纵系统日新月益更新。本文结合国内外霓虹灯操纵技术的进展状况设计了一种采纳美国 ATMEL公司生产的 AVR 系列单片机中的 ATmega8 作操纵芯片的霓虹灯操纵器．通过 ATmega8 芯片操纵驱动电路，在由驱动电路驱动继电器，而继电器则作为霓虹灯的功率操纵。其中，与不的产品在设计上不同的是，功率操纵板块采纳的是继电器阵列，而不是通常用的可控硅，将继电器阵列模块化，电路的设计条理也专门清楚，既方便检查线路故障，有方便技术修理。该板块的设计也是此次设计的重点和难点。另外，文中还介绍了电源电路、PC 机与单片机的通讯接口电路的设计原理。软件设计部分采纳的是 ICC-AVR 环境下的 C 语言进行编写程序，使用 AVR Studio 进行仿真讲明。本文设计的霓虹灯单片机操纵器，电路简单，抗干扰性强，图案变化方式多，可适用于各种霓虹灯牌面，可根据用户的要求，通过修改软件，操纵多种多样花样的变化，是一代新型的霓虹灯操纵器。关键字：霓虹灯；操纵器；继电器；ATmega8 名目摘 要1名目 2一 系统方案论证与比较4方案一：使用 CD4060 与 KD5603 作为主操纵器4方案二：NE555 与 CD4541 作为主操纵器5方案三：采纳 LED 点阵与 ATmega8 作为主驱动器 6二 元器件简介 81.主控芯片 ATmega8 简介 8（1）产品特性 8（2）外设特点 9（3）专门的处理器特点 9（4）I/O 和封装9（5）工作电压 9（6）速度等级 10（7）引脚讲明 11（8）ATmega8 状态寄存器12（9）通用寄存器 13（10）堆栈指针14（11）复位与中断 152. 点阵显示器 16（1）8*8 点阵原理图 16（2）8*8 点阵实物图 17（3）8*8 点阵扫描方式17（4）8*8 点阵应用举例173.驱动芯片 4-16 译码器 CC4514 19（1）举荐工作条件19（2）工作温度范畴19（3）极限值19三 广告操纵器系统设计211.系统硬件设计21（1）主操纵器 ATmega8 21（2）点阵扫描驱动电路 212.系统软件设计22（1）程序流程图 22（2）程序清单 23一 系统方案论证与比较方案一：使用 CD4060 与 KD5603 作为主操纵器这是一例变色广告灯自动操纵电路，...
