12V转220V交流逆变器工作原理

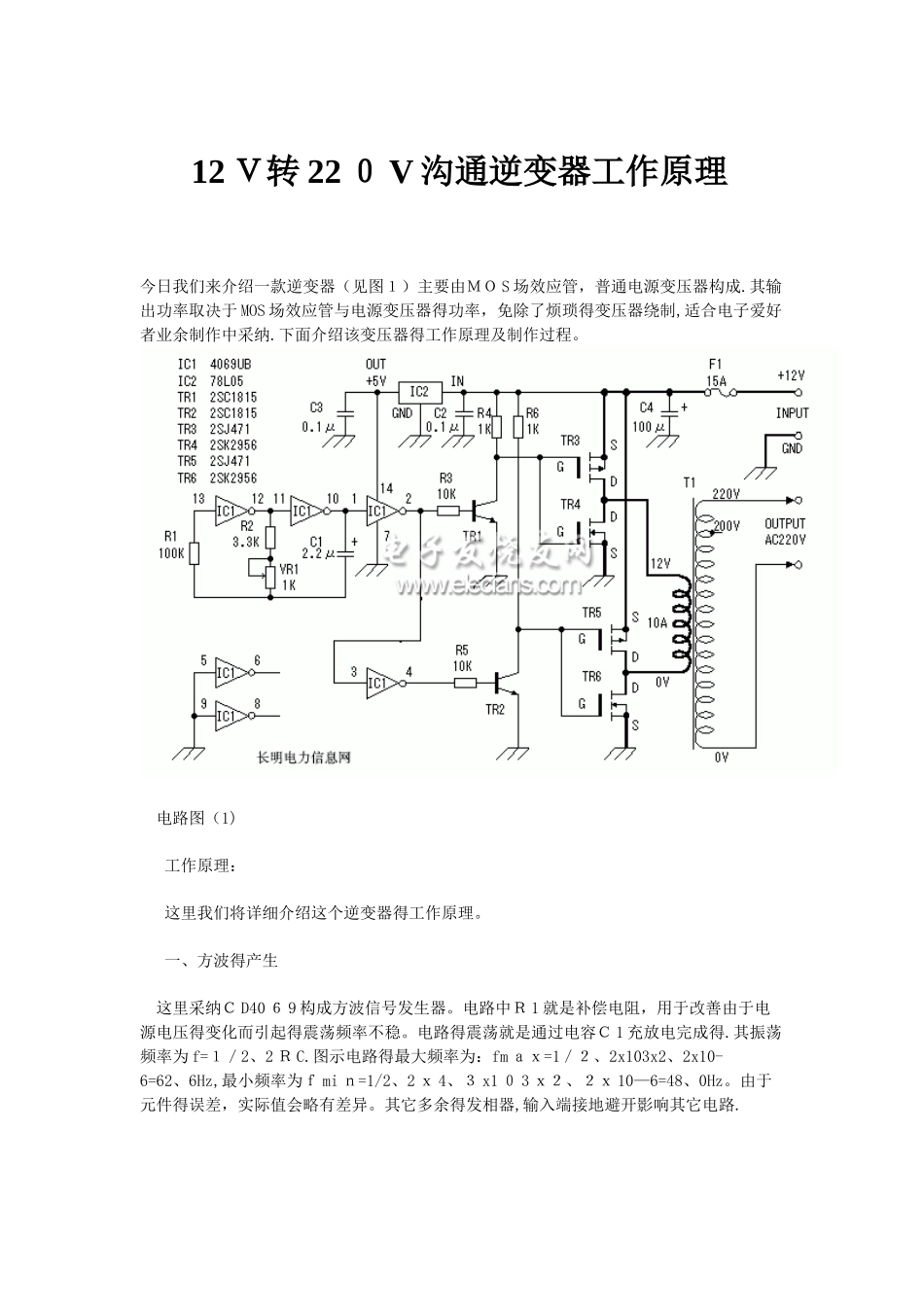

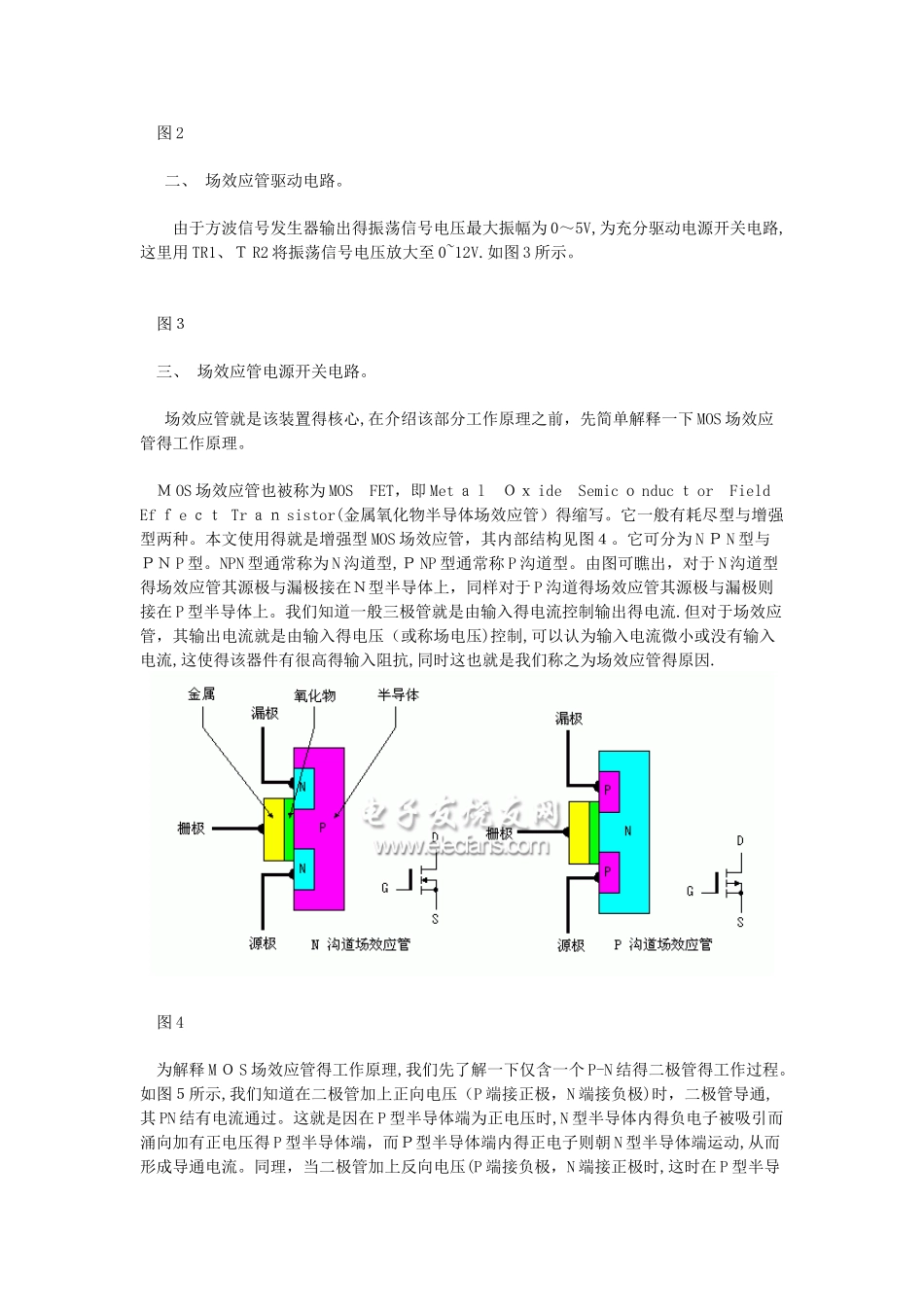

12 Ｖ转 22 ０ V 沟通逆变器工作原理今日我们来介绍一款逆变器（见图１）主要由ＭＯ S 场效应管，普通电源变压器构成.其输出功率取决于 MOS 场效应管与电源变压器得功率，免除了烦琐得变压器绕制,适合电子爱好者业余制作中采纳.下面介绍该变压器得工作原理及制作过程。 电路图（1) 工作原理： 这里我们将详细介绍这个逆变器得工作原理。 一、方波得产生 这里采纳Ｃ D40 ６ 9 构成方波信号发生器。电路中Ｒ 1 就是补偿电阻，用于改善由于电源电压得变化而引起得震荡频率不稳。电路得震荡就是通过电容Ｃ 1 充放电完成得.其振荡频率为 f=１／2、2 Ｒ C.图示电路得最大频率为：fm ａｘ=1／２、2x103x2、2x10-6=62、6Hz,最小频率为ｆ mi ｎ=1/2、2 ｘ 4、３ x1 ０ 3 ｘ２、２ｘ 10—6=48、0Hz。由于元件得误差，实际值会略有差异。其它多余得发相器,输入端接地避开影响其它电路. 图 2 二、 场效应管驱动电路。 由于方波信号发生器输出得振荡信号电压最大振幅为 0～5V,为充分驱动电源开关电路,这里用 TR1、Ｔ R2 将振荡信号电压放大至 0~12V.如图 3 所示。 图３ 三、 场效应管电源开关电路。 场效应管就是该装置得核心,在介绍该部分工作原理之前，先简单解释一下 MOS 场效应管得工作原理。 Ｍ OS 场效应管也被称为 MOS FET，即 Met ａ l Ｏｘ ide Semic ｏ nduc ｔ or Field Ef ｆ e ｃｔ Tr ａｎ sistor(金属氧化物半导体场效应管）得缩写。它一般有耗尽型与增强型两种。本文使用得就是增强型 MOS 场效应管，其内部结构见图４。它可分为 N Ｐ N 型与ＰＮ P 型。NPN 型通常称为 N 沟道型,Ｐ NP 型通常称 P 沟道型。由图可瞧出，对于 N 沟道型得场效应管其源极与漏极接在Ｎ型半导体上，同样对于 P 沟道得场效应管其源极与漏极则接在 P 型半导体上。我们知道一般三极管就是由输入得电流控制输出得电流.但对于场效应管，其输出电流就是由输入得电压（或称场电压)控制,可以认为输入电流微小或没有输入电流,这使得该器件有很高得输入阻抗,同时这也就是我们称之为场效应管得原因. 图 4 为解释 M Ｏ S 场效应管得工作原理,我们先了解一下仅含一个 P-N 结得二极管得工作过程。如图５所示,我们知道在二极管加上正向电压（P 端接正极，N 端接负极)时，二极管导通,其 PN 结有电流通过。这就是因在 P 型半导体端为正电压时,N 型半导体内得负电子...
