20000m3d城市污水处理厂综合设计--优秀毕业设计

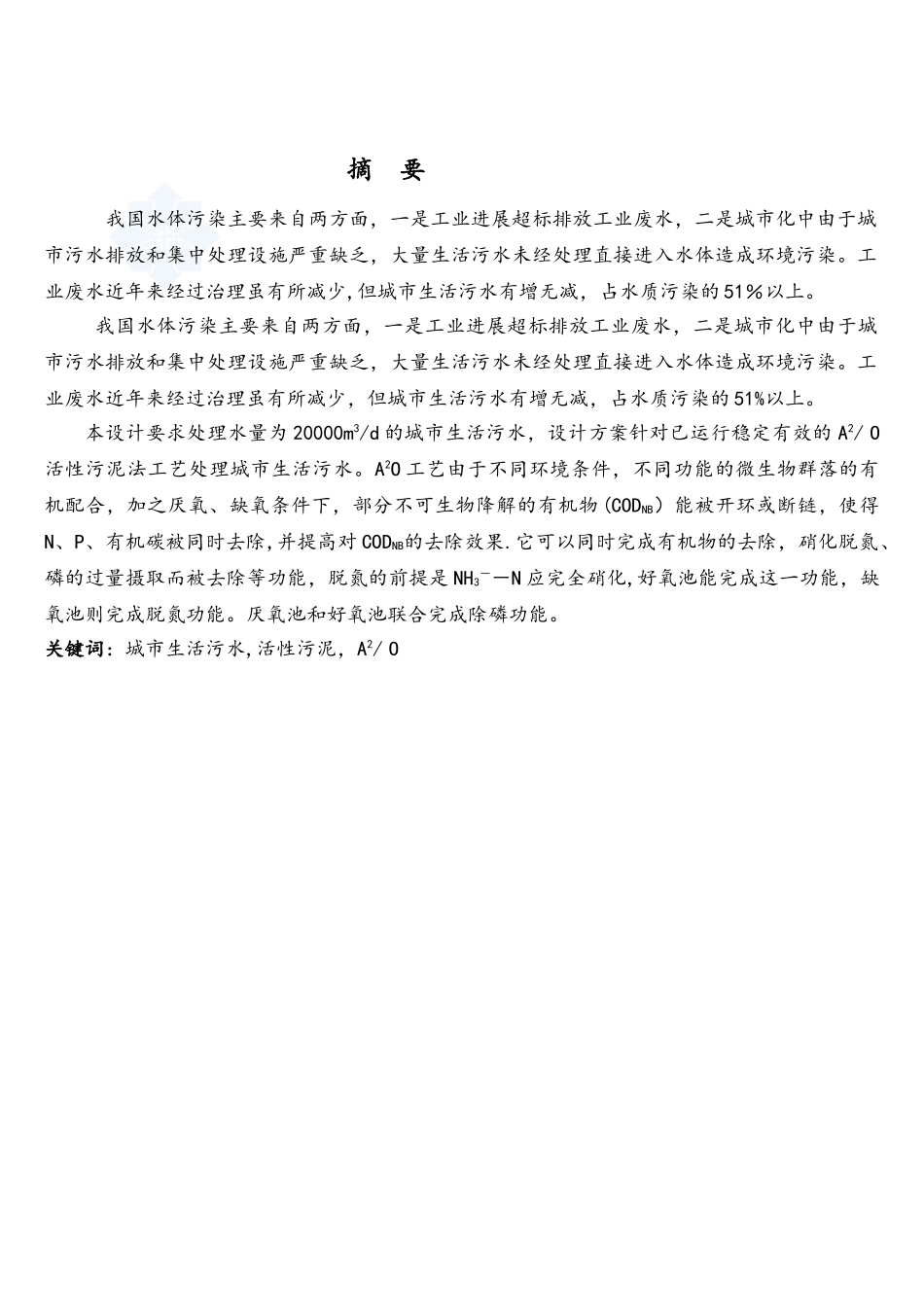

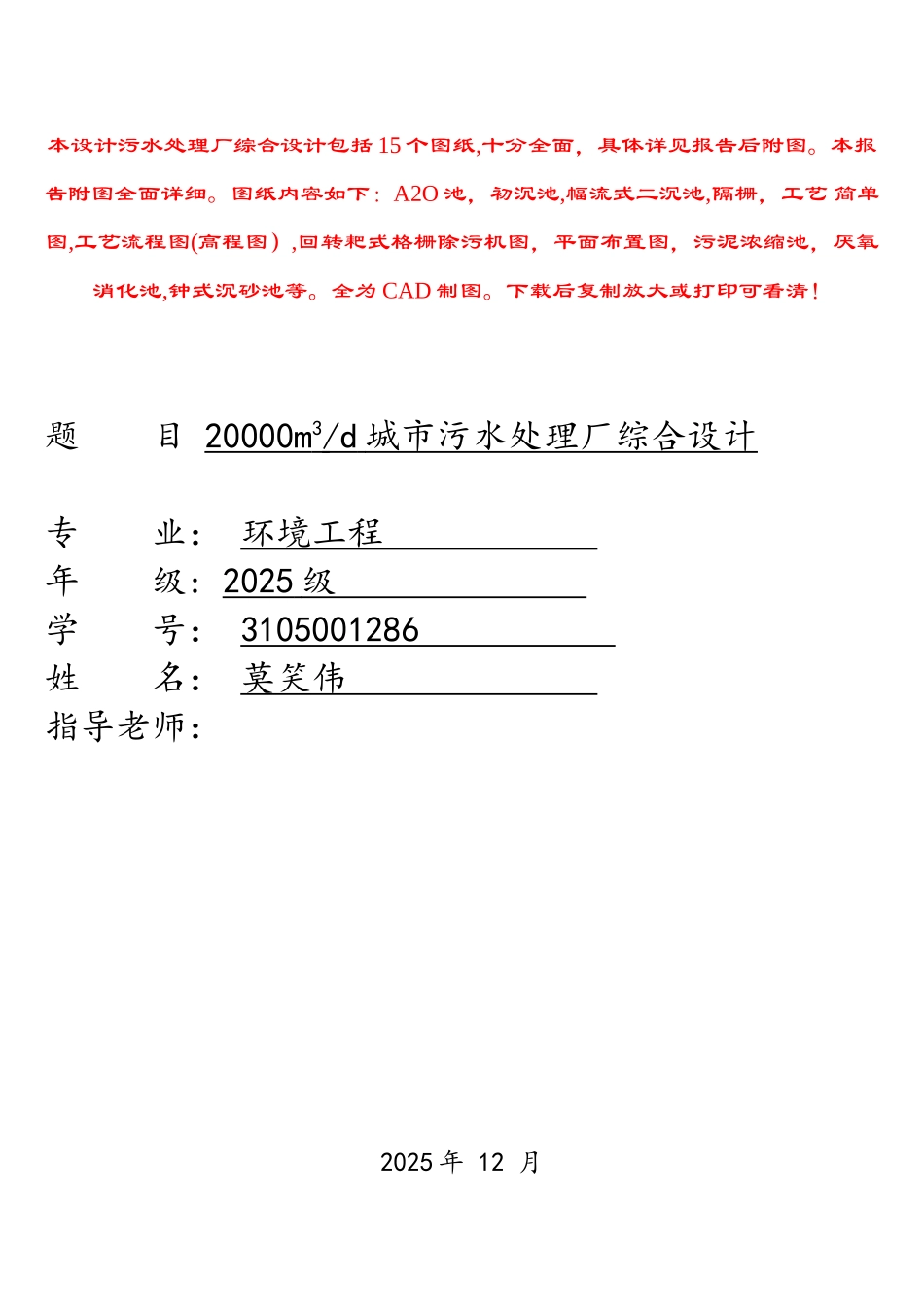

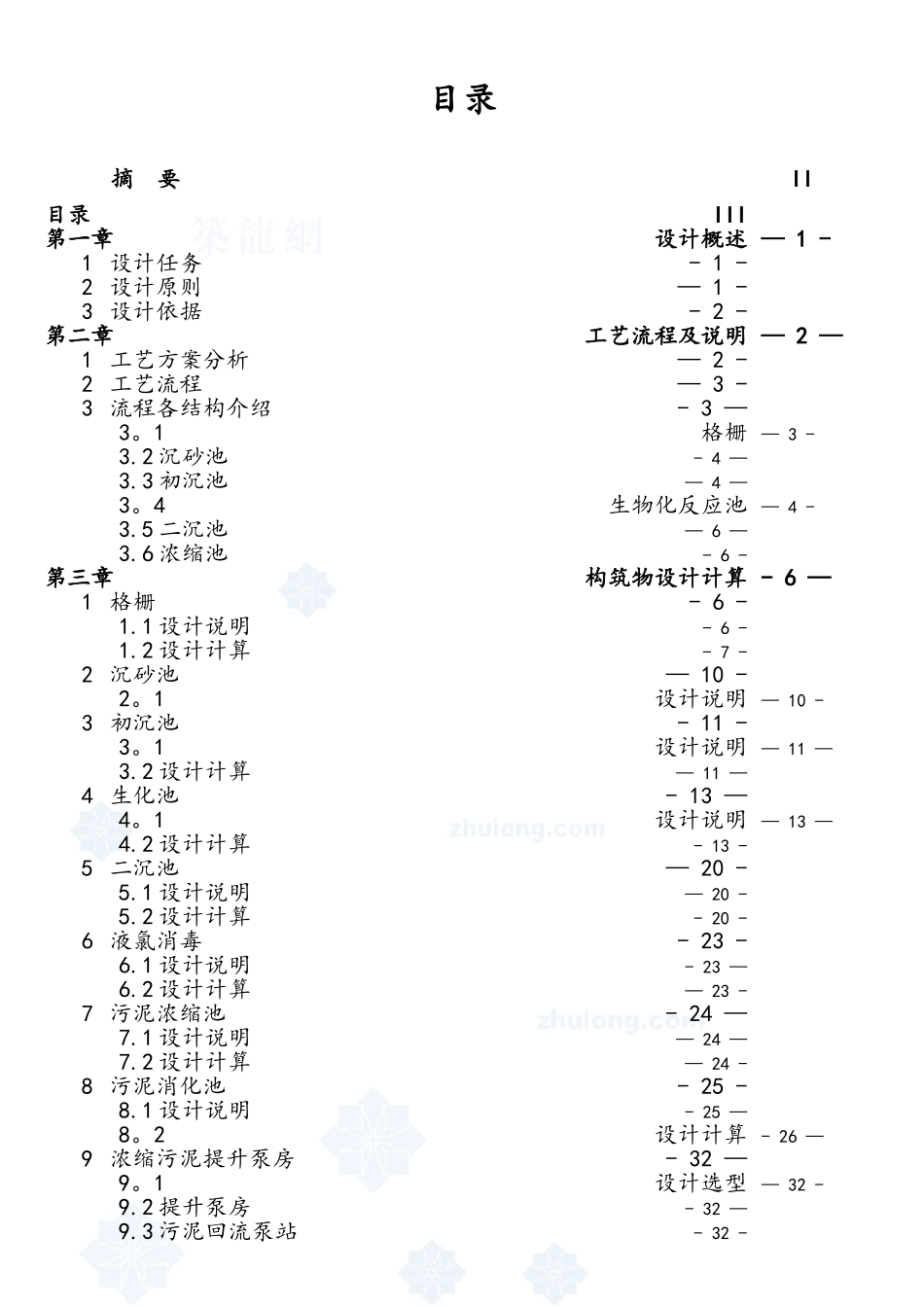

本设计污水处理厂综合设计包括 15 个图纸,十分全面，具体详见报告后附图。本报告附图全面详细。图纸内容如下：A2O 池，初沉池,幅流式二沉池,隔栅，工艺 简单图,工艺流程图(高程图）,回转耙式格栅除污机图，平面布置图，污泥浓缩池，厌氧消化池,钟式沉砂池等。全为 CAD 制图。下载后复制放大或打印可看清！题 目 20000m 3 /d 城市污水处理厂综合设计 专 业： 环境工程 年 级: 2025 级 学 号： 3105001286 姓 名： 莫笑伟 指导老师： 2025 年 12 月摘 要 我国水体污染主要来自两方面，一是工业进展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。工业废水近年来经过治理虽有所减少,但城市生活污水有增无减，占水质污染的 51％以上。我国水体污染主要来自两方面，一是工业进展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的 51%以上。本设计要求处理水量为 20000m3/d 的城市生活污水，设计方案针对已运行稳定有效的 A2/ O活性污泥法工艺处理城市生活污水。A2O 工艺由于不同环境条件，不同功能的微生物群落的有机配合，加之厌氧、缺氧条件下，部分不可生物降解的有机物(CODNB）能被开环或断链，使得N、P、有机碳被同时去除,并提高对 CODNB的去除效果.它可以同时完成有机物的去除，硝化脱氮、磷的过量摄取而被去除等功能，脱氮的前提是 NH3－－N 应完全硝化,好氧池能完成这一功能，缺氧池则完成脱氮功能。厌氧池和好氧池联合完成除磷功能。关键词：城市生活污水,活性污泥，A2/ O 目录摘 要II目录III第一章设计概述 — 1 -1 设计任务- 1 -2 设计原则— 1 -3 设计依据- 2 -第二章工艺流程及说明 — 2 —1 工艺方案分析— 2 -2 工艺流程— 3 -3 流程各结构介绍- 3 —3。1格栅 — 3 -3.2 沉砂池- 4 —3.3 初沉池— 4 —3。4生物化反应池 — 4 -3.5 二沉池— 6 —3.6 浓缩池- 6 -第三章构筑物设计计算 - 6 —1 格栅- 6 -1.1 设计说明- 6 -1.2 设计计算- 7 -2 沉砂池— 10 -2。1设计说明 — 10 -3 初沉池- 11 -3。1设计说明 — 11 —3.2 设计计算— 11 —4 生化池- 13 —4。1设计说明 — 13 —4.2 设计...
