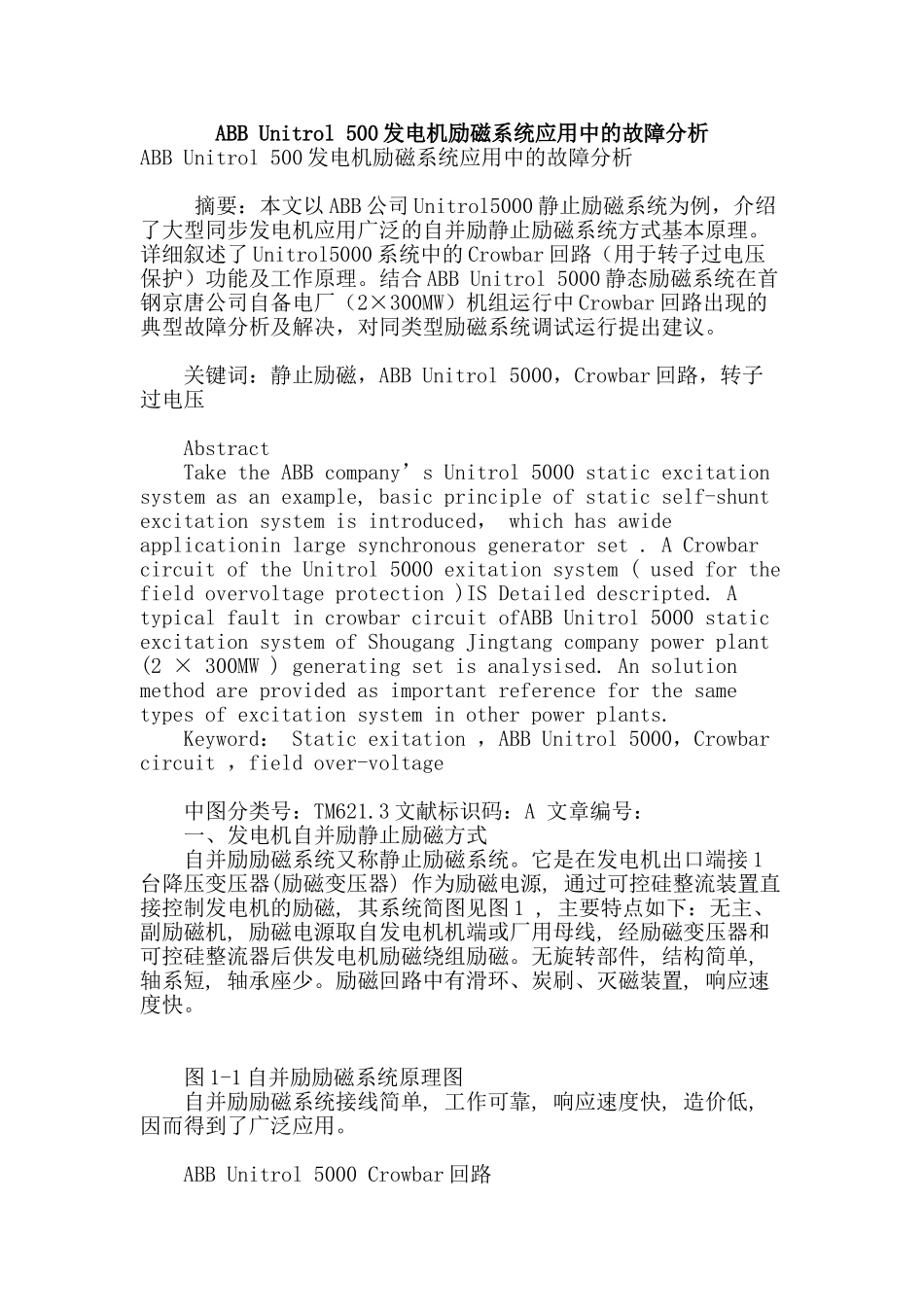

ABB Unitrol 500 发电机励磁系统应用中的故障分析ABB Unitrol 500 发电机励磁系统应用中的故障分析 摘要：本文以 ABB 公司 Unitrol5000 静止励磁系统为例，介绍了大型同步发电机应用广泛的自并励静止励磁系统方式基本原理。详细叙述了 Unitrol5000 系统中的 Crowbar 回路（用于转子过电压保护）功能及工作原理。结合 ABB Unitrol 5000 静态励磁系统在首钢京唐公司自备电厂（2×300MW）机组运行中 Crowbar 回路出现的典型故障分析及解决，对同类型励磁系统调试运行提出建议。 关键词：静止励磁，ABB Unitrol 5000，Crowbar 回路，转子过电压 Abstract Take the ABB company’s Unitrol 5000 static excitation system as an example, basic principle of static self-shunt excitation system is introduced， which has awide applicationin large synchronous generator set . A Crowbar circuit of the Unitrol 5000 exitation system ( used for the field overvoltage protection )IS Detailed descripted. A typical fault in crowbar circuit ofABB Unitrol 5000 static excitation system of Shougang Jingtang company power plant (2 × 300MW ) generating set is analysised. An solution method are provided as important reference for the same types of excitation system in other power plants. Keyword： Static exitation ，ABB Unitrol 5000，Crowbar circuit ，field over-voltage 中图分类号：TM621.3 文献标识码：A 文章编号： 一、发电机自并励静止励磁方式 自并励励磁系统又称静止励磁系统。它是在发电机出口端接 1 台降压变压器(励磁变压器) 作为励磁电源, 通过可控硅整流装置直接控制发电机的励磁, 其系统简图见图 1 , 主要特点如下：无主、副励磁机, 励磁电源取自发电机机端或厂用母线, 经励磁变压器和可控硅整流器后供发电机励磁绕组励磁。无旋转部件, 结构简单, 轴系短, 轴承座少。励磁回路中有滑环、炭刷、灭磁装置, 响应速度快。 图 1-1 自并励励磁系统原理图 自并励励磁系统接线简单, 工作可靠, 响应速度快, 造价低, 因而得到了广泛应用。 ABB Unitrol 5000 Crowbar 回路 1、 跨接器（Crowbar）的工作原理 在 UN5000 励磁系统中，跨...
