ansysworkbench热分析报告教程

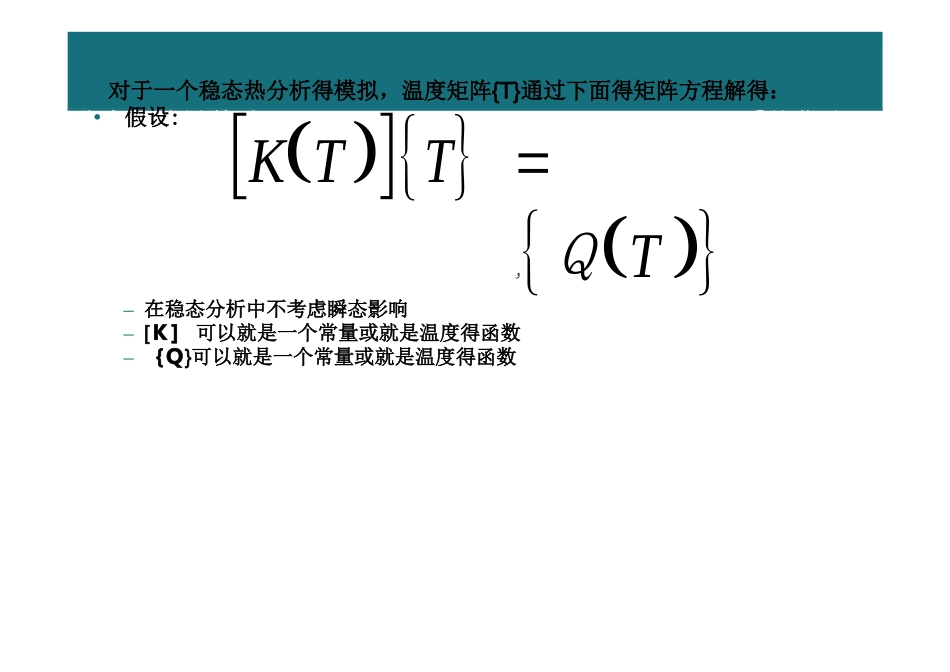

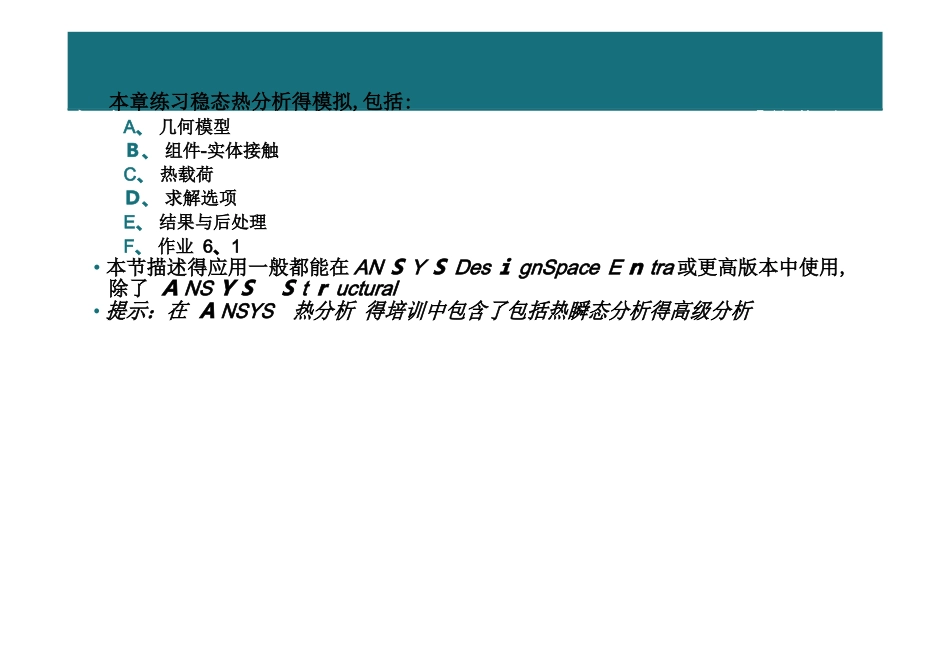

6－１概念Training Manual• 本章练习稳态热分析得模拟,包括:A、 几何模型Ｂ、 组件-实体接触C、 热载荷Ｄ、 求解选项E、 结果与后处理F 、 作业 6、1• 本节描述得应用一般都能在 AN Ｓ Y Ｓ Des ｉ gnSpace E ｎ tra 或更高版本中使用,除了 Ａ NS ＹＳ Ｓ t ｒ uctural• 提示：在 Ａ NSYS 热分析 得培训中包含了包括热瞬态分析得高级分析稳态热传导基础Training Manual• 对于一个稳态热分析得模拟，温度矩阵{T}通过下面得矩阵方程解得：• 假设: KTT ﻮＱT – 在稳态分析中不考虑瞬态影响– [Ｋ］ 可以就是一个常量或就是温度得函数– ｛Ｑ}可以就是一个常量或就是温度得函数• 上述方程基于傅里叶定律:• 固体内部得热流（Ｆ o ｕｒ i’ｅｒ s Law)就是 [Ｋ]得基础;• 热通量、热流率、以及对流 在{Q} 为边界条件;• 对流被处理成边界条件,虽然对流换热系数可能与温度相关• 在模拟时,记住这些假设对热分析就是很重要得。稳态热传导基础Training Manual• 热分析里所有实体类都被约束:– 体、面、线• 线实体得截面与轴向在 Ｄ esign Ｍｏ deler 中定义• 热分析里不可以使用点质量(P ｏ int Mass）得特性• 壳体与线体假设:– 壳体 : 没有厚度方向上得温度梯度– 线体 : 没有厚度变化 , 假设在截面上就是一个常量温度• 但在线实体得轴向仍有温度变化A 、 几何模型Training Manual• 唯一需要得材料特性就是导热性(Thermal Cond ｕ ct ｉ v ｉｔ y)• Therm ａ l C ｏ nduc ｔｉ v ｉ ty 在 Ｅngineering Data 中输 入• 温度相关得导热性以表格 形式输入若存在任何得温度相关得材料特性 , 就将导致非线性求解。… 材料特性Training Manual• 对于结构分析,接触域就是自动生成得，用于激活各部件间得热传导B 、 组件 - 实体接触Training Manual– 假如部件间初始就已经接触,那么就会出现热传导．– 假如部件间初始就没有接触，那么就不会发生热传导(见下面对 pinball 得解释)。– 总结:Ｃ on ｔ a ｃ t Ｔ y ｐ eHe ａ t Ｔｒ an ｓ f ｅｒ Be ｔ w ｅ en Par ｔ s i ｎ Co ｎ ta ｃｔ Region?Ｉ niti ａ lly Tou ｃh ｉ ngＩ nside P ｉ nball Ｒ egi ｏ nOutsid ｅ Pinball Regｉ onBondedYesY ｅ sNoＮ o Se ｐａ rati ｏ...
