AutoCAD-R14的菜单定制技术VIP专享

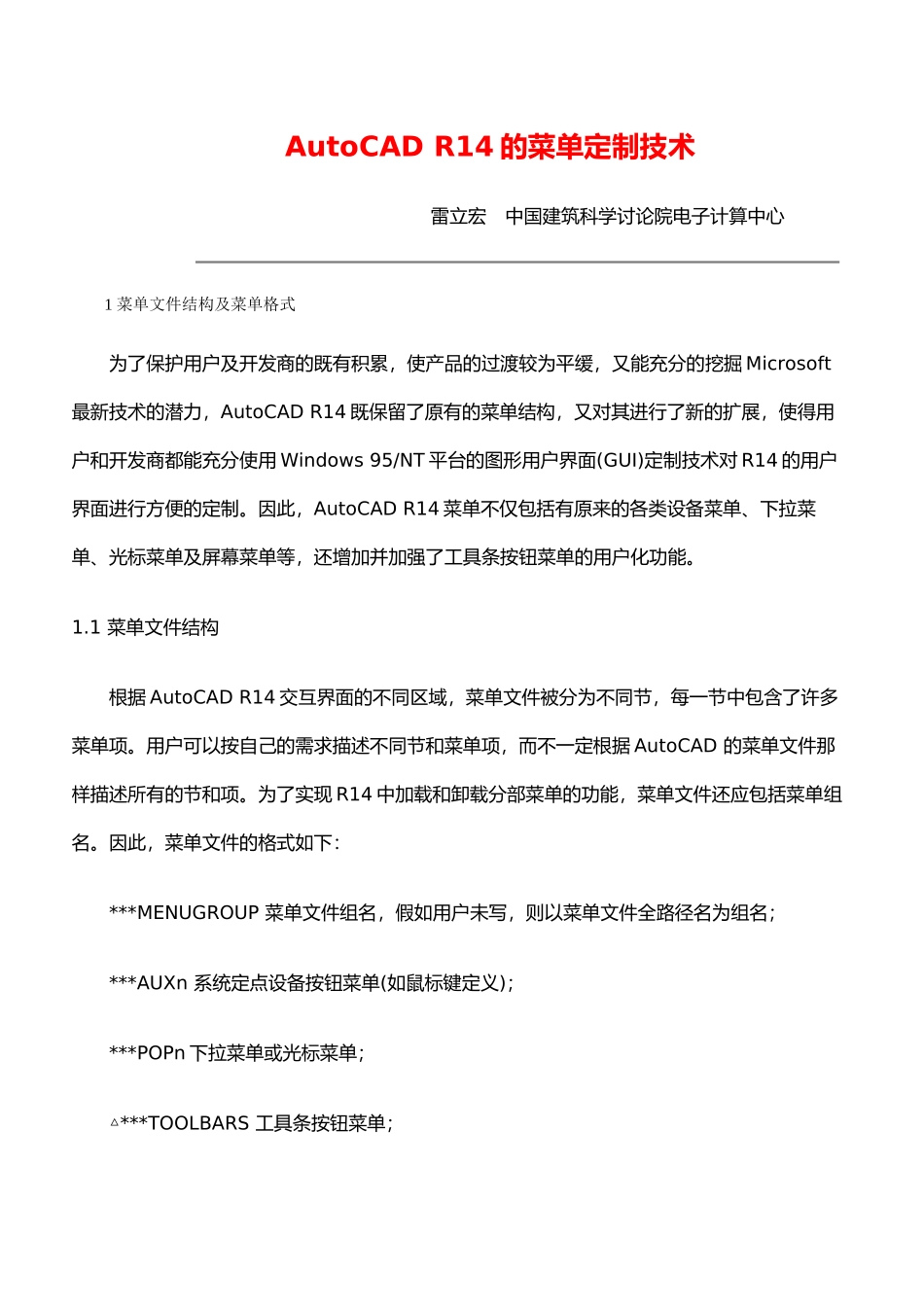

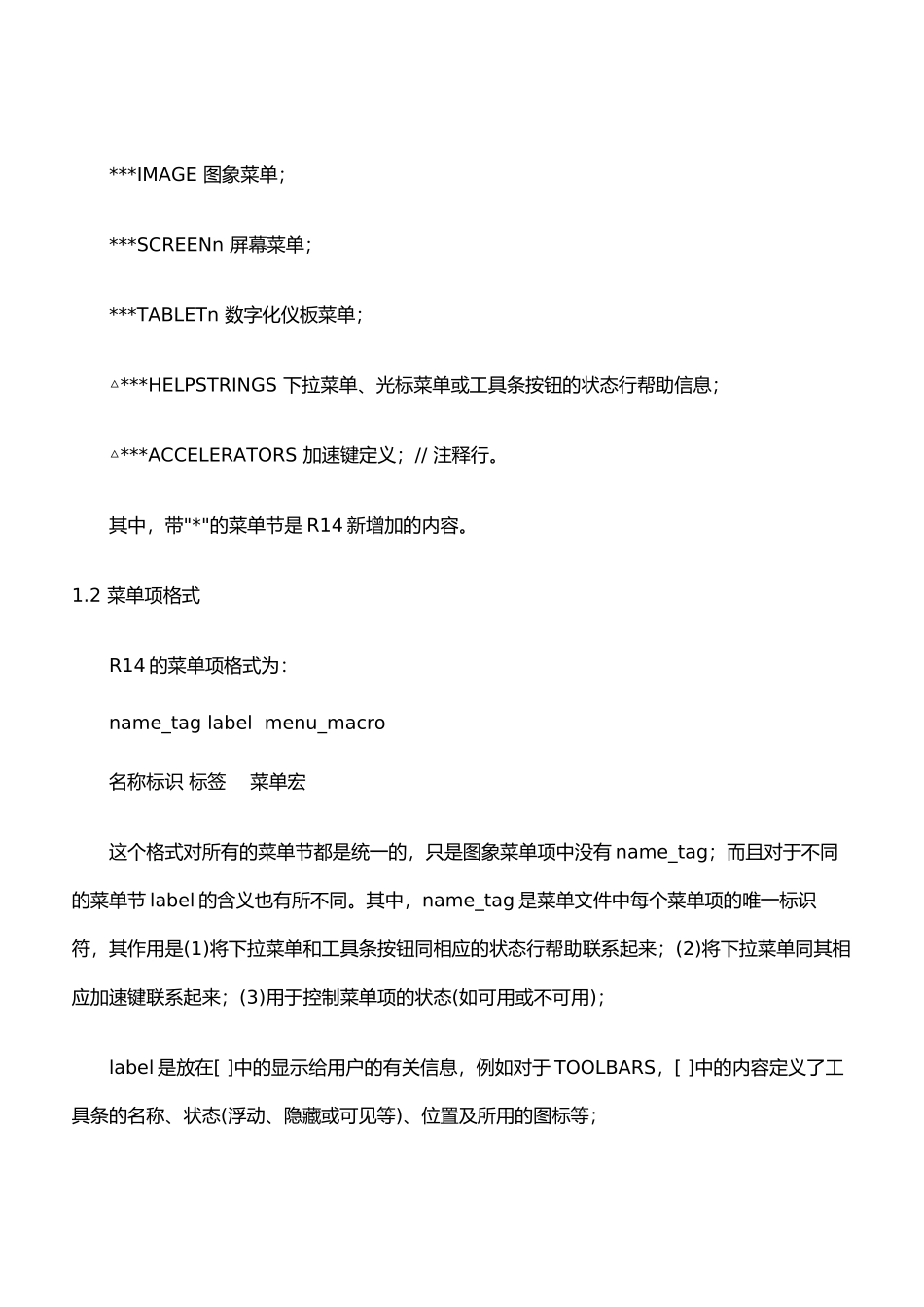

AutoCAD R14 的菜单定制技术雷立宏 中国建筑科学讨论院电子计算中心 1 菜单文件结构及菜单格式 为了保护用户及开发商的既有积累，使产品的过渡较为平缓，又能充分的挖掘 Microsoft最新技术的潜力，AutoCAD R14 既保留了原有的菜单结构，又对其进行了新的扩展，使得用户和开发商都能充分使用 Windows 95/NT 平台的图形用户界面(GUI)定制技术对 R14 的用户界面进行方便的定制。因此，AutoCAD R14 菜单不仅包括有原来的各类设备菜单、下拉菜单、光标菜单及屏幕菜单等，还增加并加强了工具条按钮菜单的用户化功能。1.1 菜单文件结构 根据 AutoCAD R14 交互界面的不同区域，菜单文件被分为不同节，每一节中包含了许多菜单项。用户可以按自己的需求描述不同节和菜单项，而不一定根据 AutoCAD 的菜单文件那样描述所有的节和项。为了实现 R14 中加载和卸载分部菜单的功能，菜单文件还应包括菜单组名。因此，菜单文件的格式如下： ***MENUGROUP 菜单文件组名，假如用户未写，则以菜单文件全路径名为组名； ***AUXn 系统定点设备按钮菜单(如鼠标键定义)； ***POPn 下拉菜单或光标菜单； △***TOOLBARS 工具条按钮菜单； ***IMAGE 图象菜单； ***SCREENn 屏幕菜单； ***TABLETn 数字化仪板菜单； △***HELPSTRINGS 下拉菜单、光标菜单或工具条按钮的状态行帮助信息； △***ACCELERATORS 加速键定义；// 注释行。 其中，带"*"的菜单节是 R14 新增加的内容。1.2 菜单项格式 R14 的菜单项格式为： name_tag label menu_macro 名称标识 标签 菜单宏 这个格式对所有的菜单节都是统一的，只是图象菜单项中没有 name_tag；而且对于不同的菜单节 label 的含义也有所不同。其中，name_tag 是菜单文件中每个菜单项的唯一标识符，其作用是(1)将下拉菜单和工具条按钮同相应的状态行帮助联系起来；(2)将下拉菜单同其相应加速键联系起来；(3)用于控制菜单项的状态(如可用或不可用)； label 是放在[ ]中的显示给用户的有关信息，例如对于 TOOLBARS，[ ]中的内容定义了工具条的名称、状态(浮动、隐藏或可见等)、位置及所用的图标等； menu_macro 就是该菜单项或按钮所要执行的动作，可以是 AutoCAD 命令、AutoLISP程序、ADS/ARX 程序等。例如： ***TOOLBARS **TB_ABD **ABD // 定义工具条。 ID_ABD_0 [ _Toolbar("ABD 墙体",_Floating, _Show, 400, 50, 1)] // 定义工具条按钮。 ID_A...
