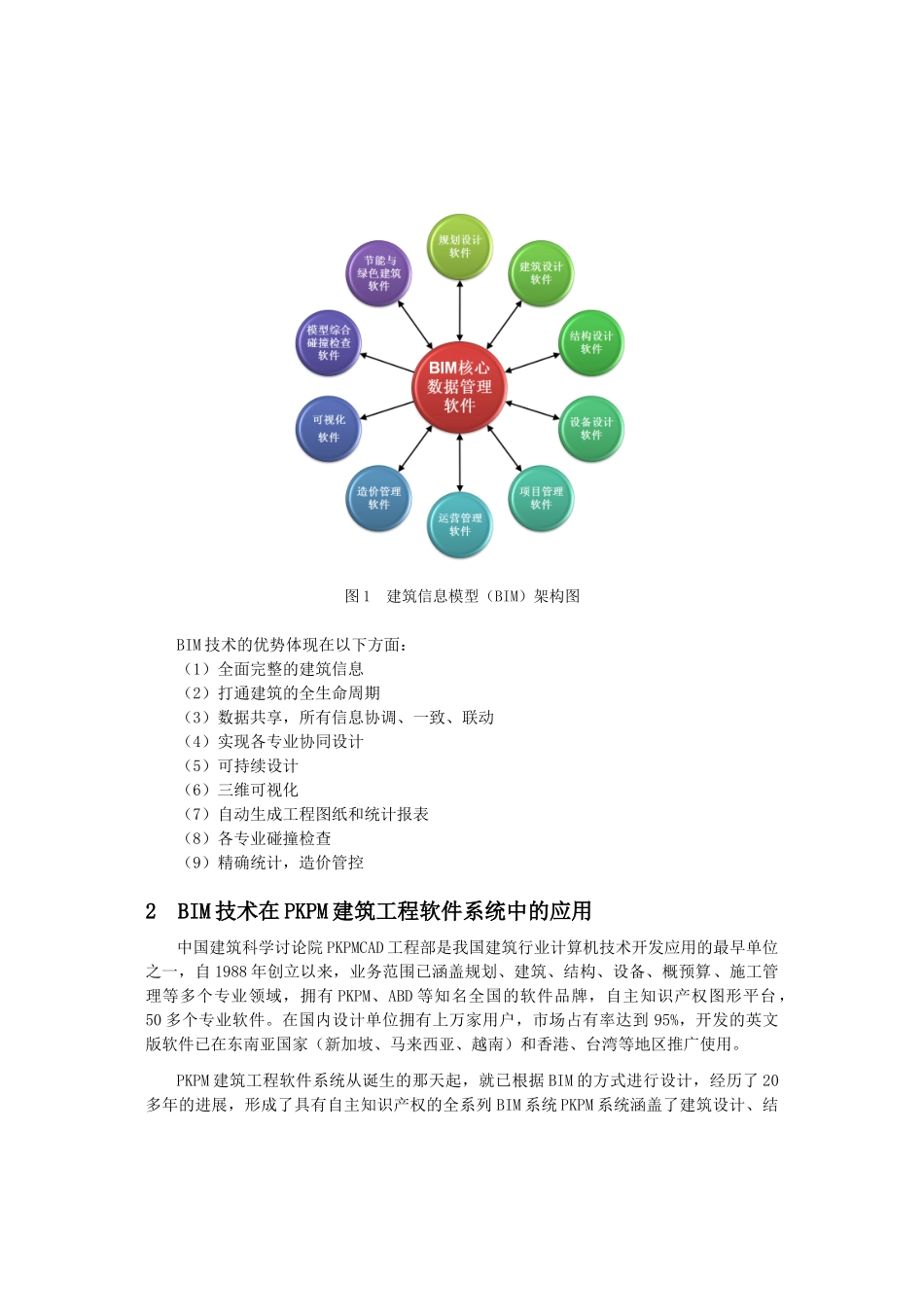

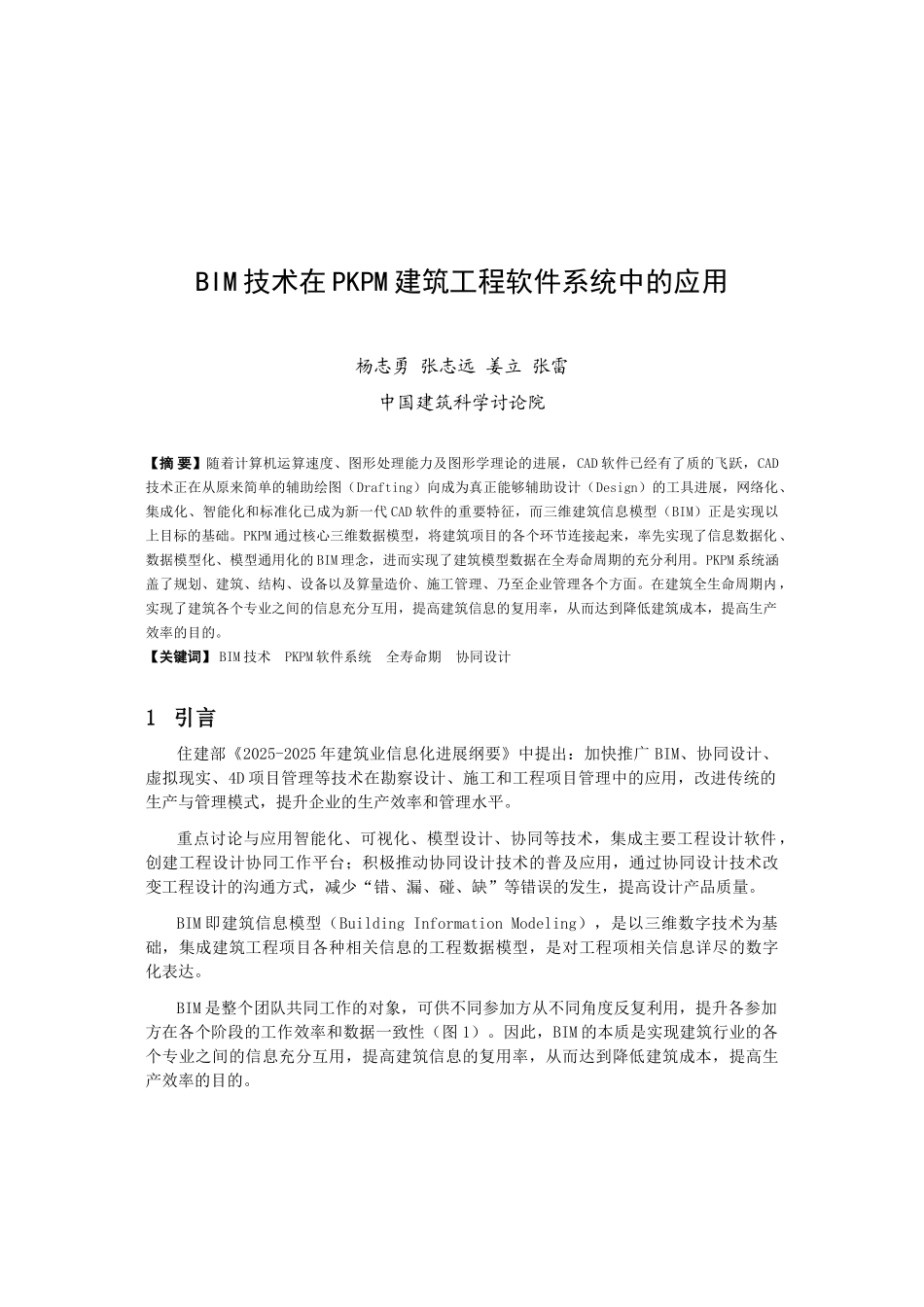

BIM 技术在 PKPM 建筑工程软件系统中的应用杨志勇 张志远 姜立 张雷中国建筑科学讨论院【摘 要】随着计算机运算速度、图形处理能力及图形学理论的进展，CAD 软件已经有了质的飞跃，CAD技术正在从原来简单的辅助绘图（Drafting）向成为真正能够辅助设计（Design）的工具进展，网络化、集成化、智能化和标准化已成为新一代 CAD 软件的重要特征，而三维建筑信息模型（BIM）正是实现以上目标的基础。PKPM 通过核心三维数据模型，将建筑项目的各个环节连接起来，率先实现了信息数据化、数据模型化、模型通用化的 BIM 理念，进而实现了建筑模型数据在全寿命周期的充分利用。PKPM 系统涵盖了规划、建筑、结构、设备以及算量造价、施工管理、乃至企业管理各个方面。在建筑全生命周期内，实现了建筑各个专业之间的信息充分互用，提高建筑信息的复用率，从而达到降低建筑成本，提高生产效率的目的。【关键词】 BIM 技术 PKPM 软件系统 全寿命期 协同设计1 引言住建部《2025-2025 年建筑业信息化进展纲要》中提出：加快推广 BIM、协同设计、虚拟现实、4D 项目管理等技术在勘察设计、施工和工程项目管理中的应用，改进传统的生产与管理模式，提升企业的生产效率和管理水平。重点讨论与应用智能化、可视化、模型设计、协同等技术，集成主要工程设计软件 ，创建工程设计协同工作平台；积极推动协同设计技术的普及应用，通过协同设计技术改变工程设计的沟通方式，减少“错、漏、碰、缺”等错误的发生，提高设计产品质量。BIM 即建筑信息模型（Building Information Modeling），是以三维数字技术为基础，集成建筑工程项目各种相关信息的工程数据模型，是对工程项相关信息详尽的数字化表达。BIM 是整个团队共同工作的对象，可供不同参加方从不同角度反复利用，提升各参加方在各个阶段的工作效率和数据一致性（图 1）。因此，BIM 的本质是实现建筑行业的各个专业之间的信息充分互用，提高建筑信息的复用率，从而达到降低建筑成本，提高生产效率的目的。图 1 建筑信息模型（BIM）架构图BIM 技术的优势体现在以下方面：（1）全面完整的建筑信息（2）打通建筑的全生命周期（3）数据共享，所有信息协调、一致、联动（4）实现各专业协同设计（5）可持续设计（6）三维可视化（7）自动生成工程图纸和统计报表（8）各专业碰撞检查（9）精确统计，造价管控2 BIM 技术在 PKPM 建筑工程软件系统中的应用中国建筑科学讨论院 PKPMCAD 工...
