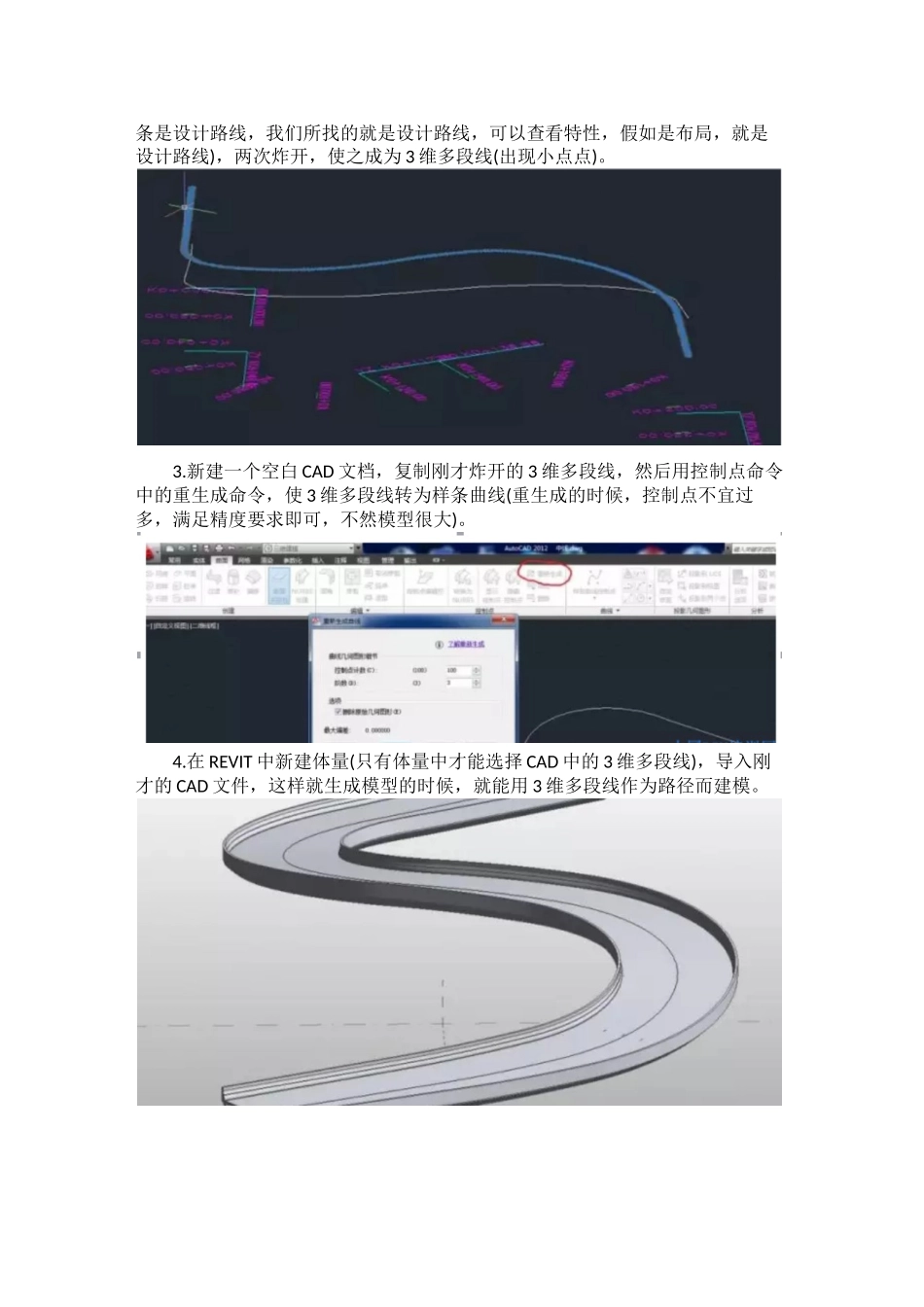

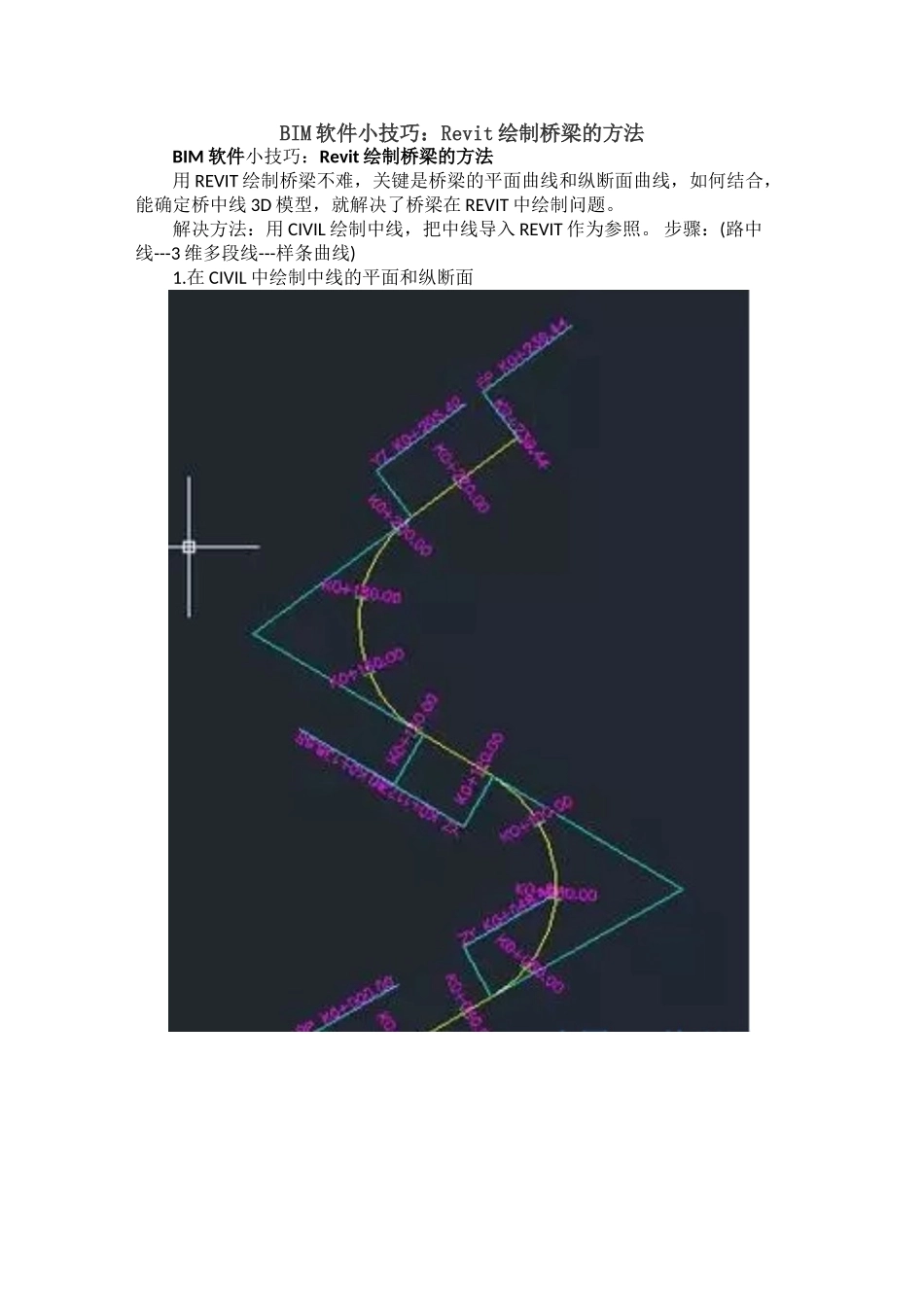

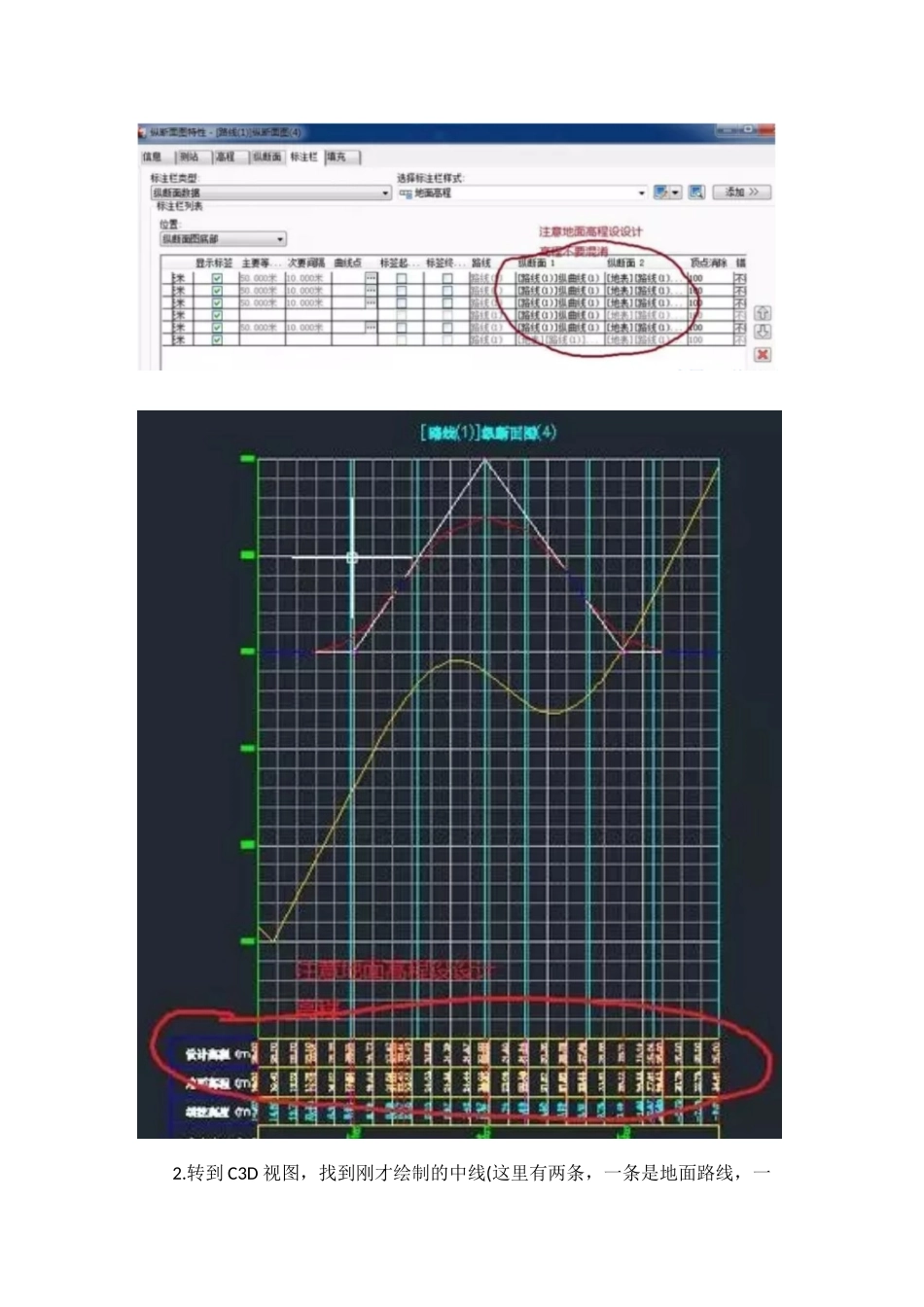

BIM 软件小技巧：Revit 绘制桥梁的方法 BIM 软件小技巧：Revit 绘制桥梁的方法 用 REVIT 绘制桥梁不难，关键是桥梁的平面曲线和纵断面曲线，如何结合，能确定桥中线 3D 模型，就解决了桥梁在 REVIT 中绘制问题。 解决方法：用 CIVIL 绘制中线，把中线导入 REVIT 作为参照。 步骤：(路中线---3 维多段线---样条曲线) 1.在 CIVIL 中绘制中线的平面和纵断面 2.转到 C3D 视图，找到刚才绘制的中线(这里有两条，一条是地面路线，一条是设计路线，我们所找的就是设计路线，可以查看特性，假如是布局，就是设计路线)，两次炸开，使之成为 3 维多段线(出现小点点)。 3.新建一个空白 CAD 文档，复制刚才炸开的 3 维多段线，然后用控制点命令中的重生成命令，使 3 维多段线转为样条曲线(重生成的时候，控制点不宜过多，满足精度要求即可，不然模型很大)。 4.在 REVIT 中新建体量(只有体量中才能选择 CAD 中的 3 维多段线)，导入刚才的 CAD 文件，这样就生成模型的时候，就能用 3 维多段线作为路径而建模。 5.建模的时候，要用放养融合，即首位两截面，一根路径来创建模型，不然会出现桥面倾斜。
