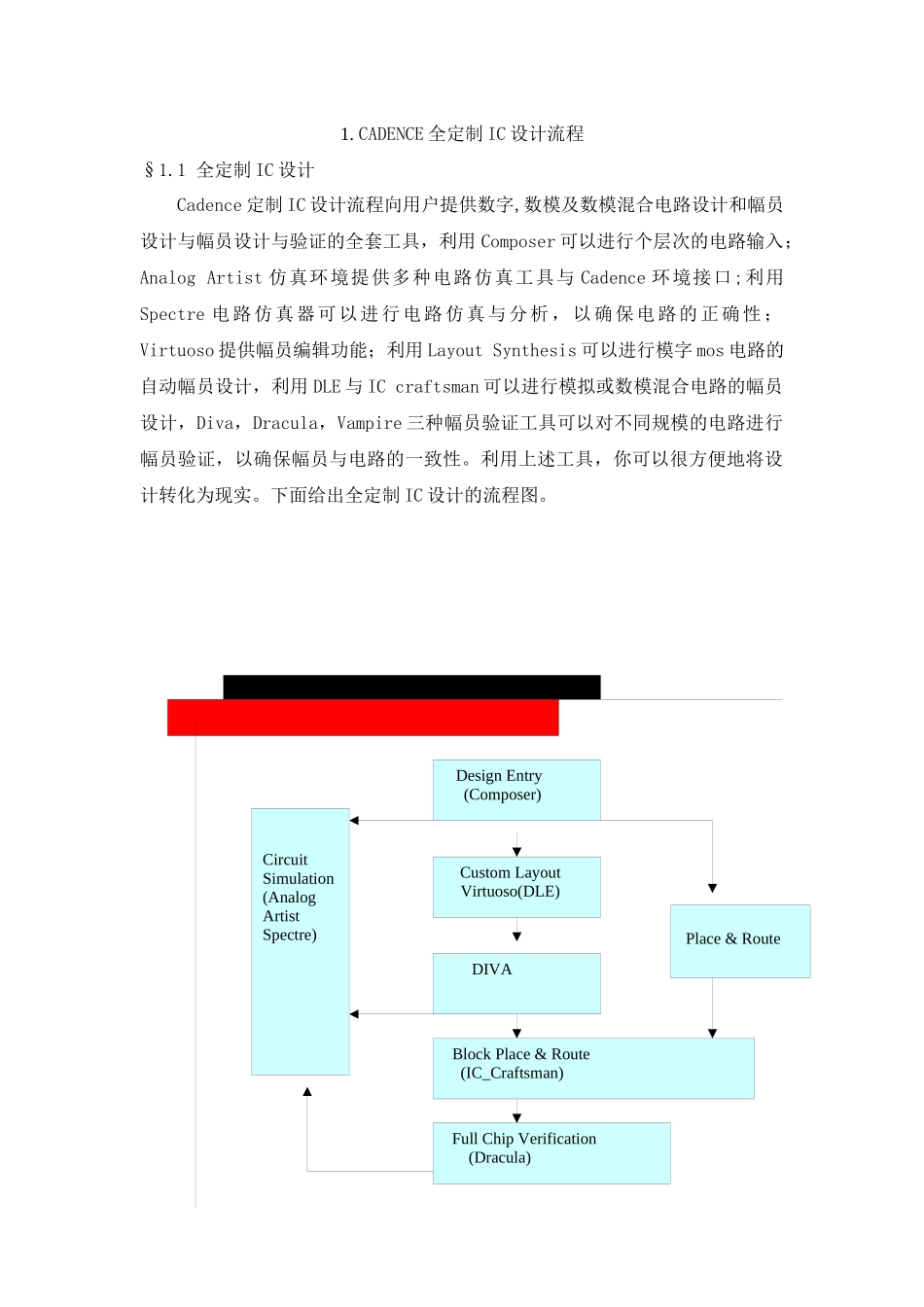

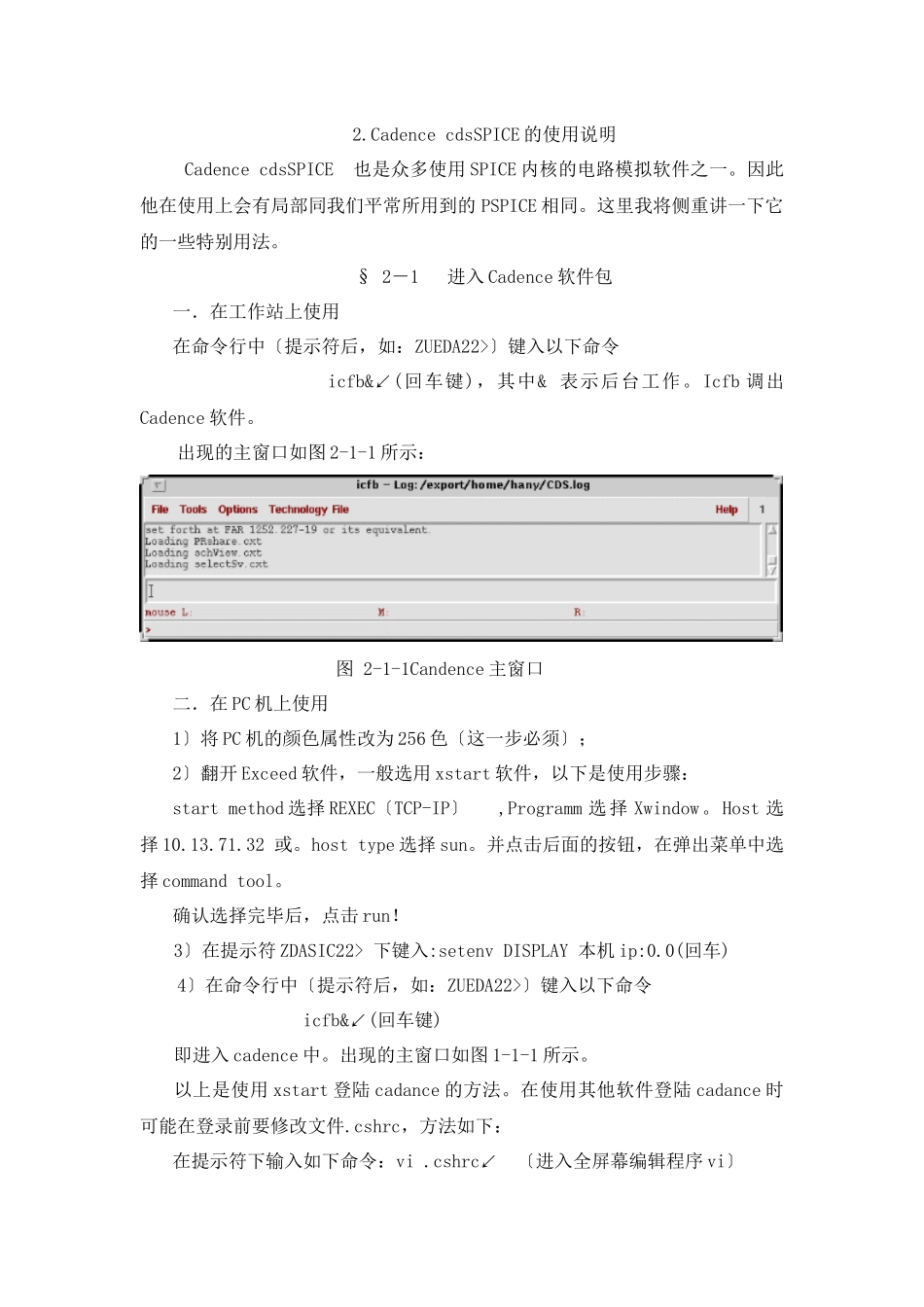

CircuitSimulation(AnalogArtist Spectre) Design Entry (Composer) Custom Layout Virtuoso(DLE) Place & Route Full Chip Verification (Dracula) DIVA Block Place & Route (IC_Craftsman)1. CADENCE 全定制 IC 设计流程§1.1 全定制 IC 设计 Cadence 定制 IC 设计流程向用户提供数字,数模及数模混合电路设计和幅员设计与幅员设计与验证的全套工具，利用 Composer 可以进行个层次的电路输入；Analog Artist 仿真环境提供多种电路仿真工具与 Cadence 环境接口;利用Spectre 电路仿真器可以进行电路仿真与分析，以确保电路的正确性；Virtuoso 提供幅员编辑功能；利用 Layout Synthesis 可以进行模字 mos 电路的自动幅员设计，利用 DLE 与 IC craftsman 可以进行模拟或数模混合电路的幅员设计，Diva，Dracula，Vampire 三种幅员验证工具可以对不同规模的电路进行幅员验证，以确保幅员与电路的一致性。利用上述工具，你可以很方便地将设计转化为现实。下面给出全定制 IC 设计的流程图。2.Cadence cdsSPICE 的使用说明Cadence cdsSPICE 也是众多使用 SPICE 内核的电路模拟软件之一。因此他在使用上会有局部同我们平常所用到的 PSPICE 相同。这里我将侧重讲一下它的一些特别用法。 § 2－1 进入 Cadence 软件包一．在工作站上使用在命令行中〔提示符后，如：ZUEDA22>〕键入以下命令 icfb&↙(回车键)，其中& 表示后台工作。Icfb 调出Cadence 软件。 出现的主窗口如图 2-1-1 所示： 图 2-1-1Candence 主窗口二．在 PC 机上使用1〕将 PC 机的颜色属性改为 256 色〔这一步必须〕；2〕翻开 Exceed 软件，一般选用 xstart 软件，以下是使用步骤：start method 选择 REXEC〔TCP-IP〕,Programm 选择 Xwindow。Host 选择 10.13.71.32 或。host type 选择 sun。并点击后面的按钮，在弹出菜单中选择 command tool。确认选择完毕后，点击 run！3〕在提示符 ZDASIC22> 下键入:setenv DISPLAY 本机 ip:0.0(回车) 4〕在命令行中〔提示符后，如：ZUEDA22>〕键入以下命令 icfb&↙(回车键)即进入 cadence 中。出现的主窗口如图 1-1-1 所示。以上是使用 xstart 登陆 cadance 的方法。在使用其他软件登陆 cadance 时可能在登录前要修改文件.cshrc，方法如下： 在提示符下输入如下命令：vi .cshrc↙ 〔进入全屏幕编辑程序 vi〕将光标移至 setevn...
