CAD上机实验指导书样本

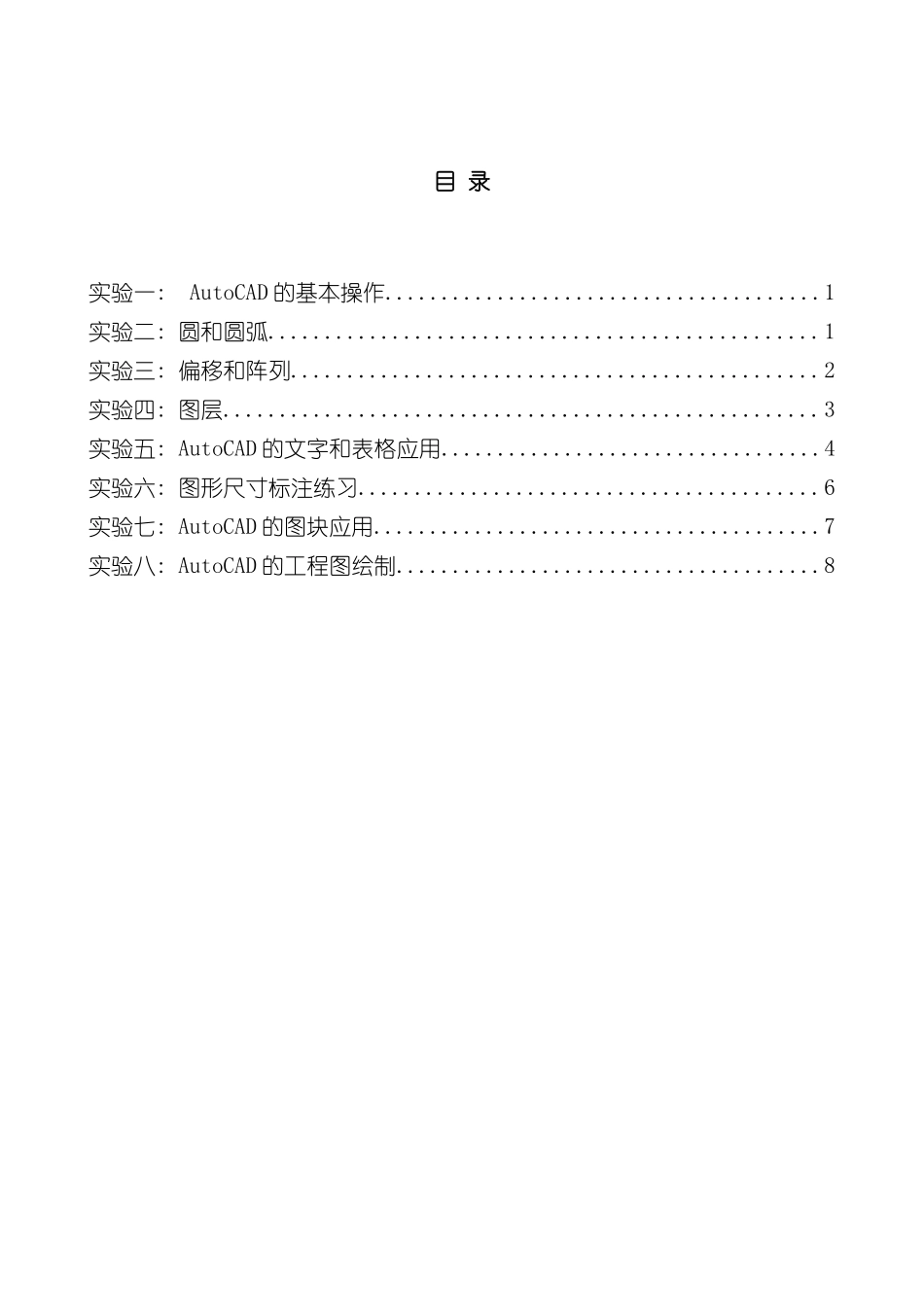

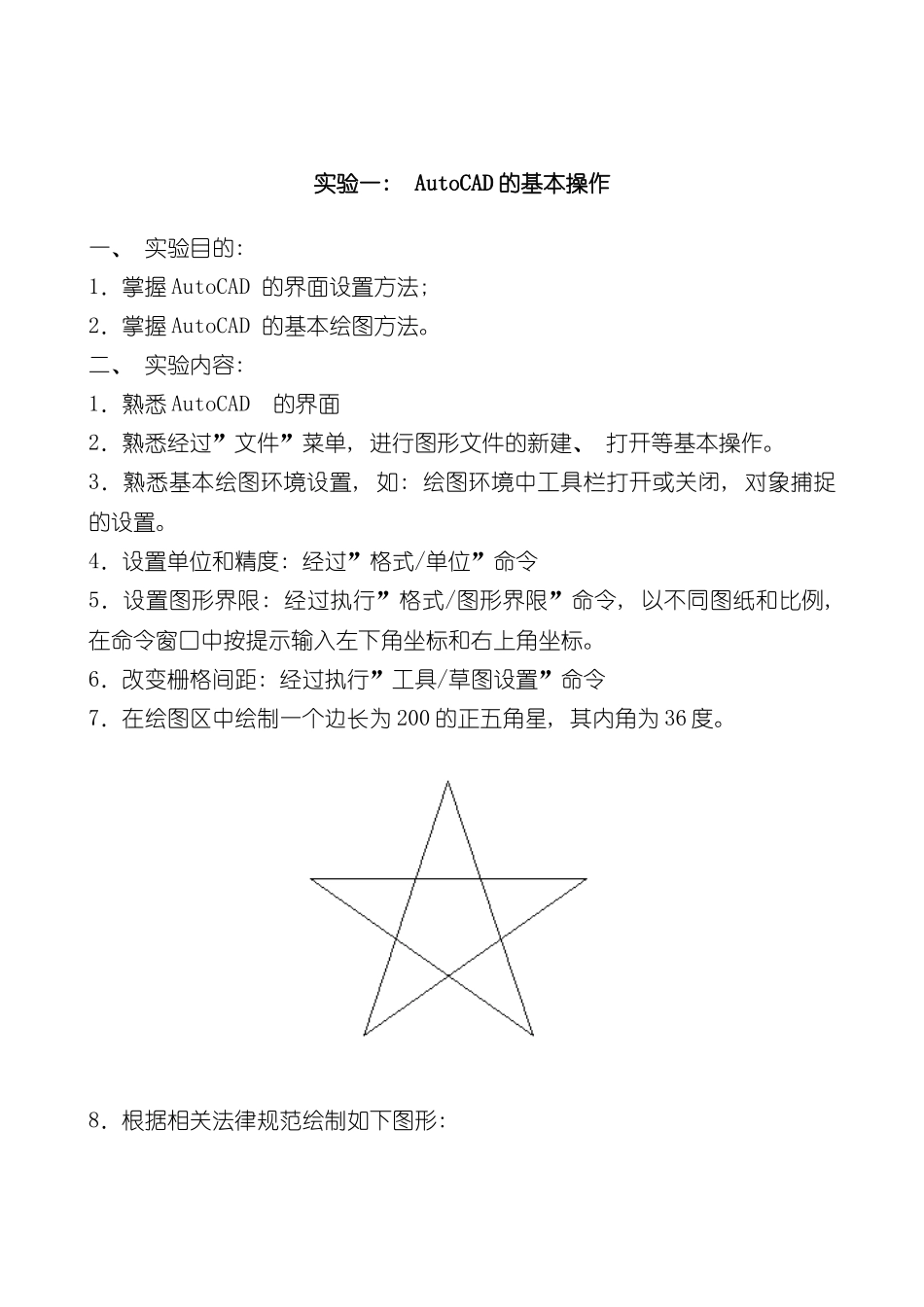

《AUTOCAD 与地图制图》上机实验指导书 9 月目 录实验一: AutoCAD 的基本操作.......................................1实验二: 圆和圆弧.................................................1实验三: 偏移和阵列...............................................2实验四: 图层.....................................................3实验五: AutoCAD 的文字和表格应用..................................4实验六: 图形尺寸标注练习.........................................6实验七: AutoCAD 的图块应用........................................7实验八: AutoCAD 的工程图绘制......................................8实验一: AutoCAD 的基本操作一、 实验目的: 1．掌握 AutoCAD 的界面设置方法; 2．掌握 AutoCAD 的基本绘图方法。二、 实验内容: 1．熟悉 AutoCAD 的界面2．熟悉经过”文件”菜单, 进行图形文件的新建、 打开等基本操作。3．熟悉基本绘图环境设置, 如: 绘图环境中工具栏打开或关闭, 对象捕捉的设置。4．设置单位和精度: 经过”格式/单位”命令5．设置图形界限: 经过执行”格式/图形界限”命令, 以不同图纸和比例, 在命令窗口中按提示输入左下角坐标和右上角坐标。6．改变栅格间距: 经过执行”工具/草图设置”命令7．在绘图区中绘制一个边长为 200 的正五角星, 其内角为 36 度。8．根据相关法律规范绘制如下图形: 其中: 边界为 0,0 到 4200,2970, 正六边形边长为 1000, 其余数据自定, 但要尽可能与上图相符。实验二: 圆和圆弧一、 实验目的: 掌握经过修剪圆得到圆弧的方法掌握在绘制圆的过程中切点的选取方法二、 实验内容: 绘制下图: 实验三: 偏移和阵列一、 实验目的: 掌握阵列命令的两种不同的形式二、 掌握偏移命令的用法实验内容: 1、 利用矩形阵列或偏移命令绘制下图: 实验说明: 能够在正交方式下画一条指定长度的直线, 利用偏移命令画出棋盘的轮廓。2、 利用环形阵列命令绘制图形: 实验说明: 画出心形图案, 以两段圆弧的交点作为中心点进行环形阵列实验四: 图层一、 实验目的: 掌握使用图层特性管理器管理图层的方法二、 实验内容: 1、 绘制图形并按下图所示的三种方式显示实验说明: 1、 建立如下图层: 2、 把不同的对象放在不同的图层3、 绘制完整的图形( 只绘制一幅图) 4、 经过控制图层的”开/关闭”特性, 以三种不同的方式显...
