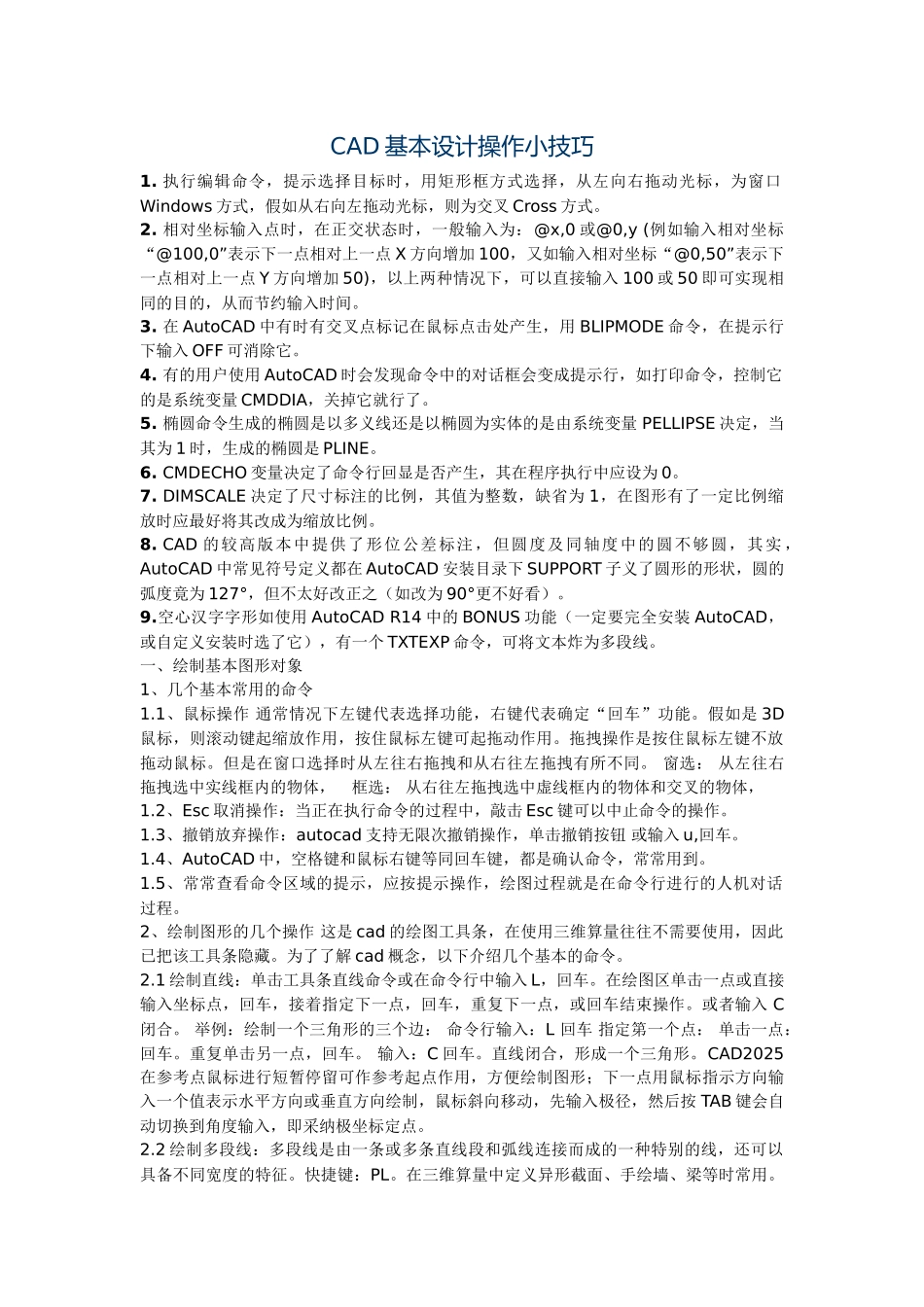

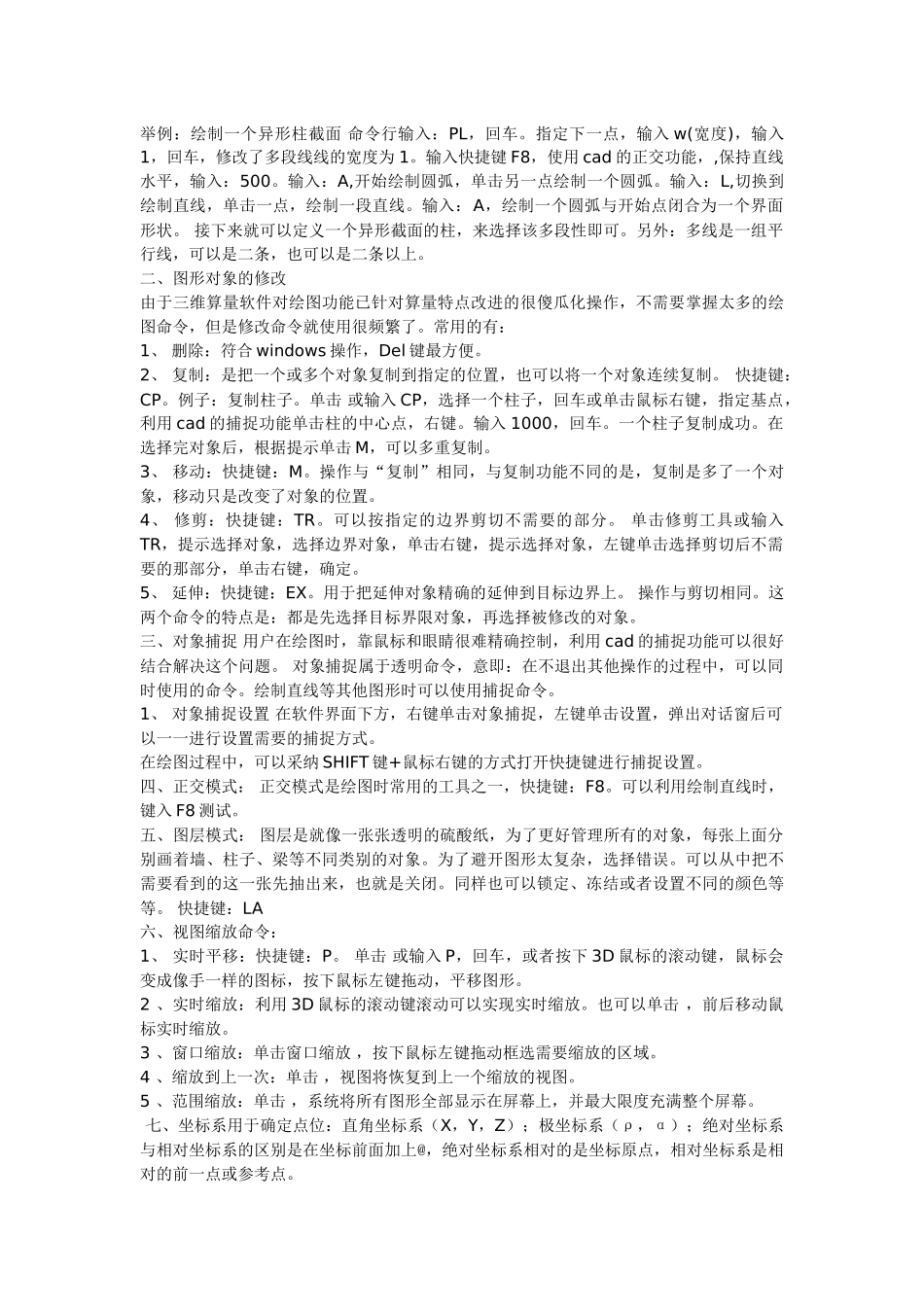

CAD 基本设计操作小技巧1. 执行编辑命令，提示选择目标时，用矩形框方式选择，从左向右拖动光标，为窗口Windows 方式，假如从右向左拖动光标，则为交叉 Cross 方式。 2. 相对坐标输入点时，在正交状态时，一般输入为：@x,0 或@0,y (例如输入相对坐标“@100,0”表示下一点相对上一点 X 方向增加 100，又如输入相对坐标“@0,50”表示下一点相对上一点 Y 方向增加 50)，以上两种情况下，可以直接输入 100 或 50 即可实现相同的目的，从而节约输入时间。 3. 在 AutoCAD 中有时有交叉点标记在鼠标点击处产生，用 BLIPMODE 命令，在提示行下输入 OFF 可消除它。4. 有的用户使用 AutoCAD 时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量 CMDDIA，关掉它就行了。 5. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量 PELLIPSE 决定，当其为 1 时，生成的椭圆是 PLINE。 6. CMDECHO 变量决定了命令行回显是否产生，其在程序执行中应设为 0。 7. DIMSCALE 决定了尺寸标注的比例，其值为整数，缺省为 1，在图形有了一定比例缩放时应最好将其改成为缩放比例。 8. CAD 的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实 ，AutoCAD 中常见符号定义都在 AutoCAD 安装目录下 SUPPORT 子义了圆形的形状，圆的弧度竟为 127°，但不太好改正之（如改为 90°更不好看）。 9.空心汉字字形如使用 AutoCAD R14 中的 BONUS 功能（一定要完全安装 AutoCAD，或自定义安装时选了它），有一个 TXTEXP 命令，可将文本炸为多段线。 一、绘制基本图形对象 1、几个基本常用的命令 1.1、鼠标操作 通常情况下左键代表选择功能，右键代表确定“回车”功能。假如是 3D鼠标，则滚动键起缩放作用，按住鼠标左键可起拖动作用。拖拽操作是按住鼠标左键不放拖动鼠标。但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。 窗选： 从左往右拖拽选中实线框内的物体， 框选： 从右往左拖拽选中虚线框内的物体和交叉的物体， 1.2、Esc 取消操作：当正在执行命令的过程中，敲击 Esc 键可以中止命令的操作。 1.3、撤销放弃操作：autocad 支持无限次撤销操作，单击撤销按钮 或输入 u,回车。 1.4、AutoCAD 中，空格键和鼠标右键等同回车键，都是确认命令，常常用到。 1.5、常常查看命令区域的提示，应按提示操作，绘图过程就是在命令行进行的人机对话过...
