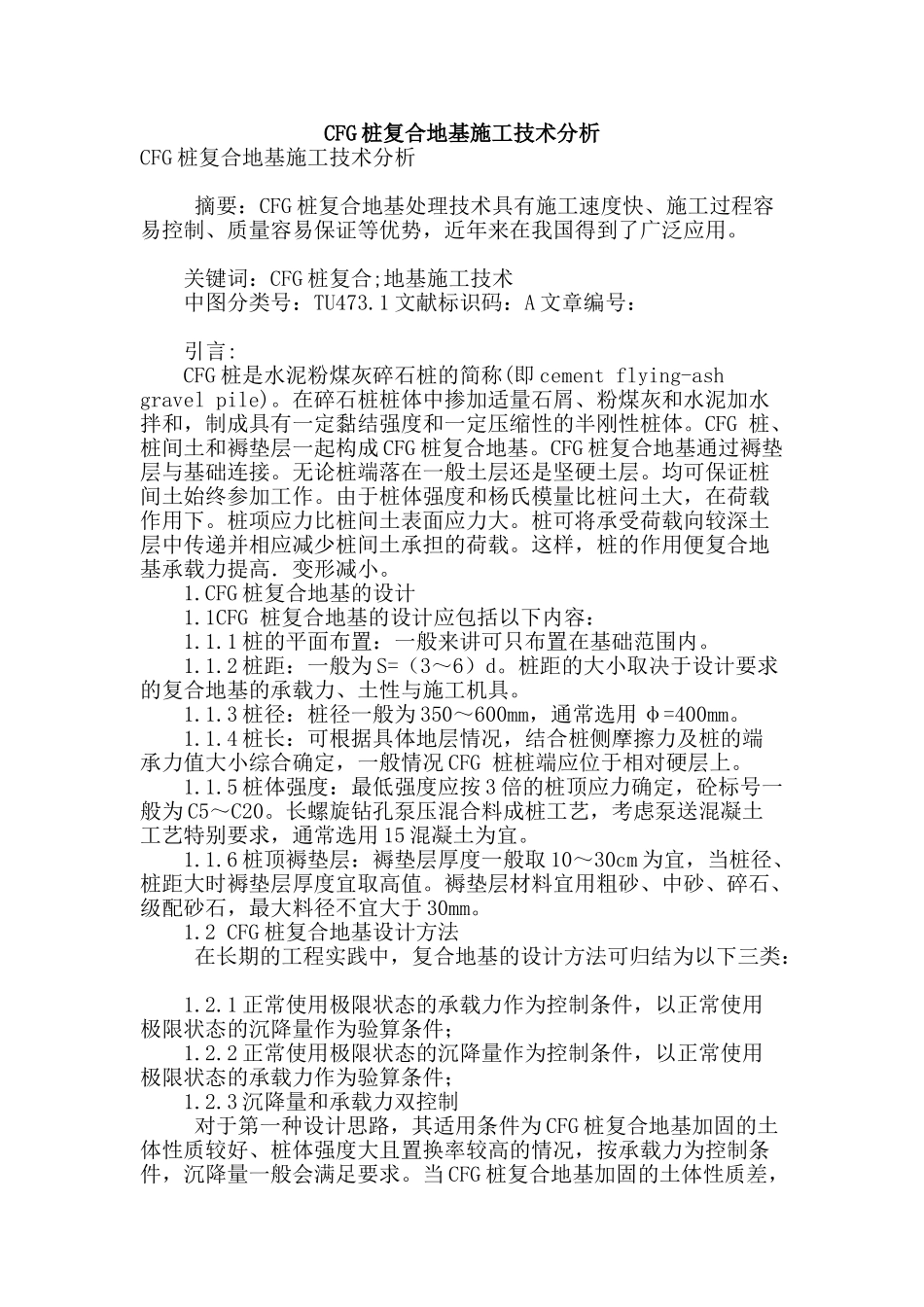

cfg桩复合地基施工技术分析

CFG 桩复合地基施工技术分析CFG 桩复合地基施工技术分析 摘要：CFG 桩复合地基处理技术具有施工速度快、施工过程容易控制、质量容易保证等优势，近年来在我国得到了广泛应用。 关键词：CFG 桩复合;地基施工技术 中图分类号：TU473.1 文献标识码：A 文章编号： 引言: CFG 桩是水泥粉煤灰碎石桩的简称(即 cement flying-ash gravel pile)。在碎石桩桩体中掺加适量石屑、粉煤灰和水泥加水拌和，制成具有一定黏结强度和一定压缩性的半刚性桩体。CFG 桩、桩间土和褥垫层一起构成 CFG 桩复合地基。CFG 桩复合地基通过褥垫层与基础连接。无论桩端落在一般土层还是坚硬土层。均可保证桩间土始终参加工作。由于桩体强度和杨氏模量比桩问土大，在荷载作用下。桩项应力比桩间土表面应力大。桩可将承受荷载向较深土层中传递并相应减少桩间土承担的荷载。这样，桩的作用便复合地基承载力提高．变形减小。 1.CFG 桩复合地基的设计 1.1CFG 桩复合地基的设计应包括以下内容： 1.1.1 桩的平面布置：一般来讲可只布置在基础范围内。 1.1.2 桩距：一般为 S=（3～6）d。桩距的大小取决于设计要求的复合地基的承载力、土性与施工机具。 1.1.3 桩径：桩径一般为 350～600mm，通常选用 φ=400mm。 1.1.4 桩长：可根据具体地层情况，结合桩侧摩擦力及桩的端承力值大小综合确定，一般情况 CFG 桩桩端应位于相对硬层上。 1.1.5 桩体强度：最低强度应按 3 倍的桩顶应力确定，砼标号一般为 C5～C20。长螺旋钻孔泵压混合料成桩工艺，考虑泵送混凝土工艺特别要求，通常选用 15 混凝土为宜。 1.1.6 桩顶褥垫层：褥垫层厚度一般取 10～30cm 为宜，当桩径、桩距大时褥垫层厚度宜取高值。褥垫层材料宜用粗砂、中砂、碎石、级配砂石，最大料径不宜大于 30mm。 1.2 CFG 桩复合地基设计方法 在长期的工程实践中，复合地基的设计方法可归结为以下三类： 1.2.1 正常使用极限状态的承载力作为控制条件，以正常使用极限状态的沉降量作为验算条件； 1.2.2 正常使用极限状态的沉降量作为控制条件，以正常使用极限状态的承载力作为验算条件； 1.2.3 沉降量和承载力双控制 对于第一种设计思路，其适用条件为 CFG 桩复合地基加固的土体性质较好、桩体强度大且置换率较高的情况，按承载力为控制条件，沉降量一般会满足要求。当 CFG 桩复合地基加固的土体性质差，如淤泥、欠固结填土等，往往出现承载力满足，但沉降不满足的情况。...
