CQK5240立式车床说明书

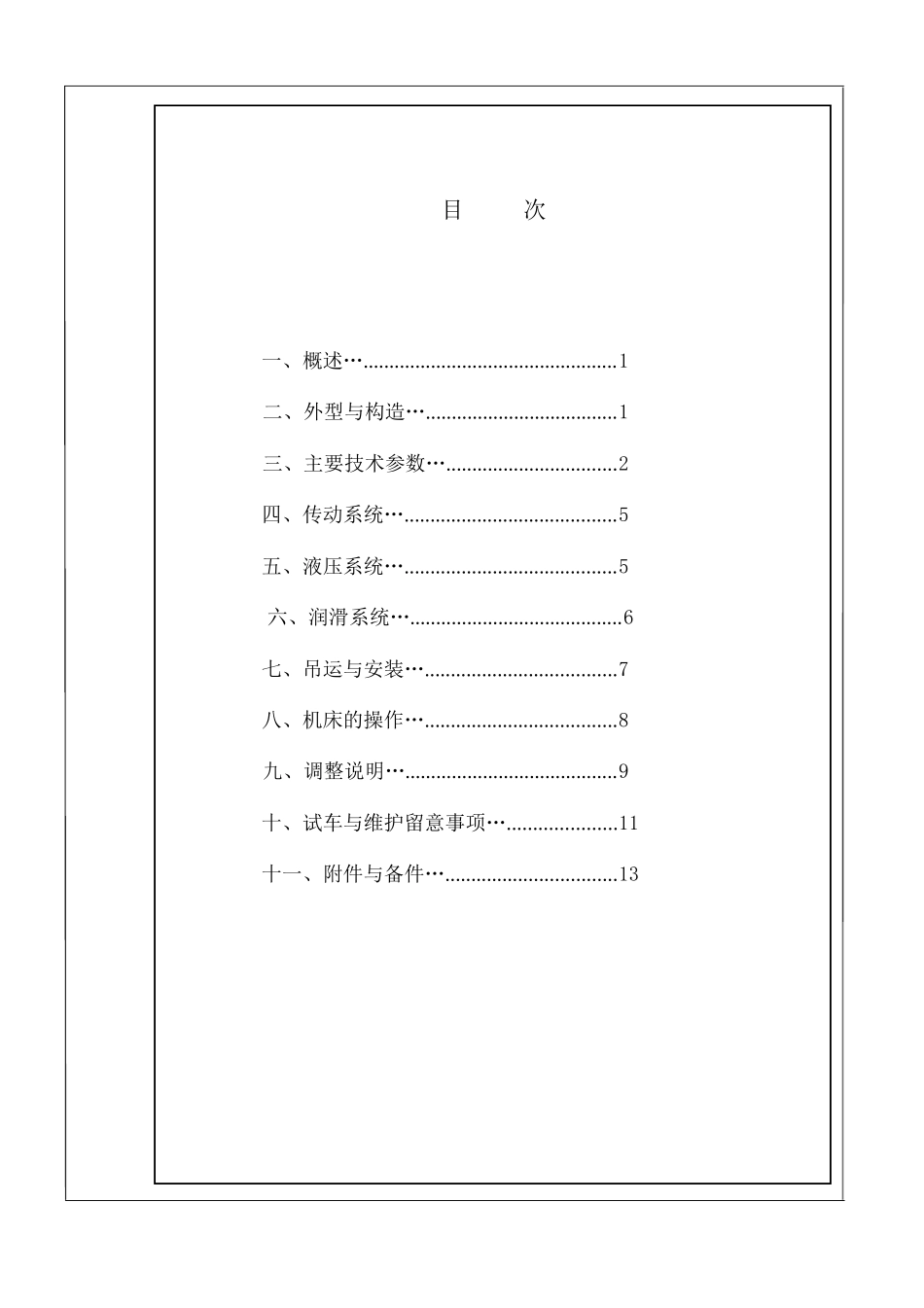

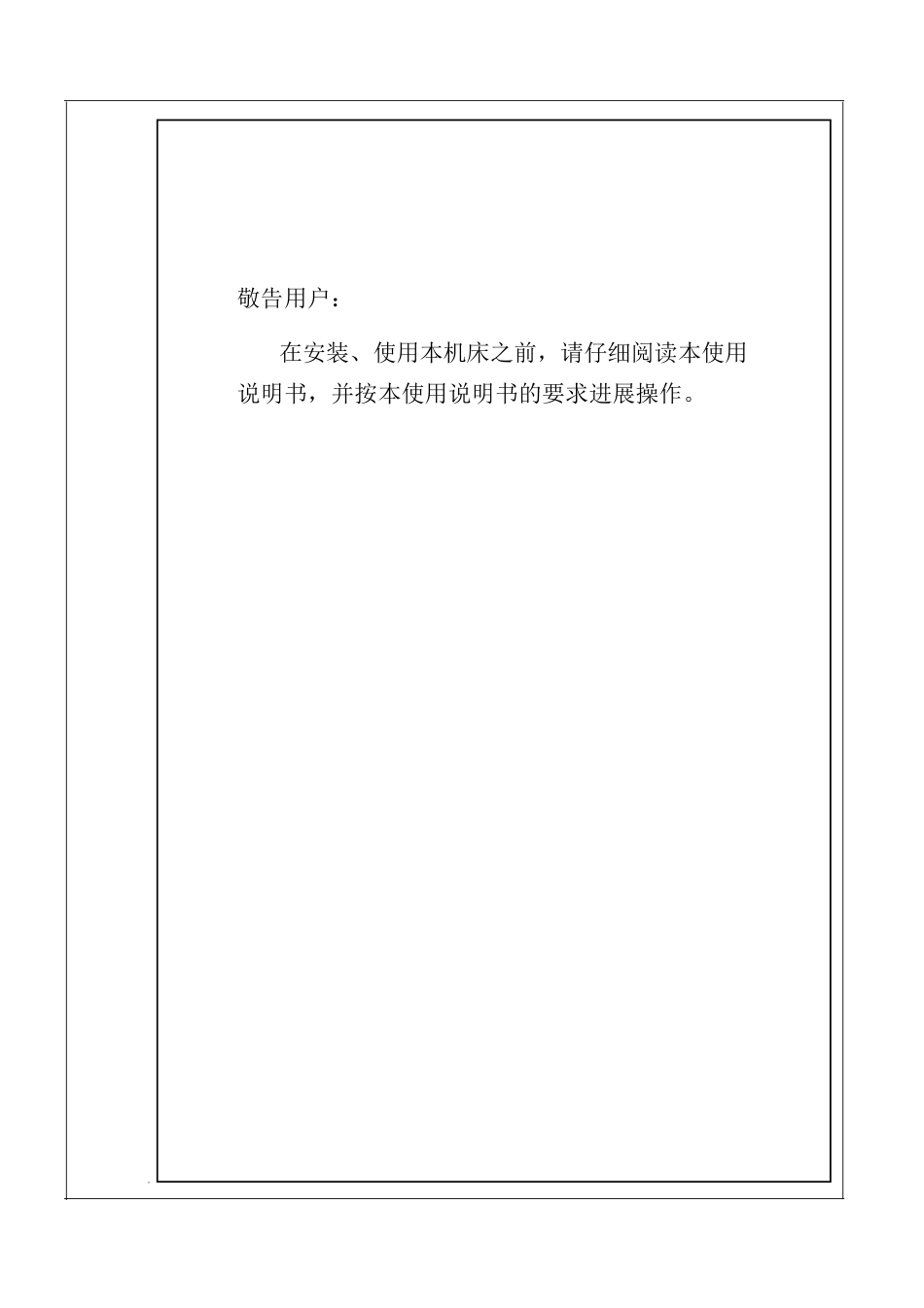

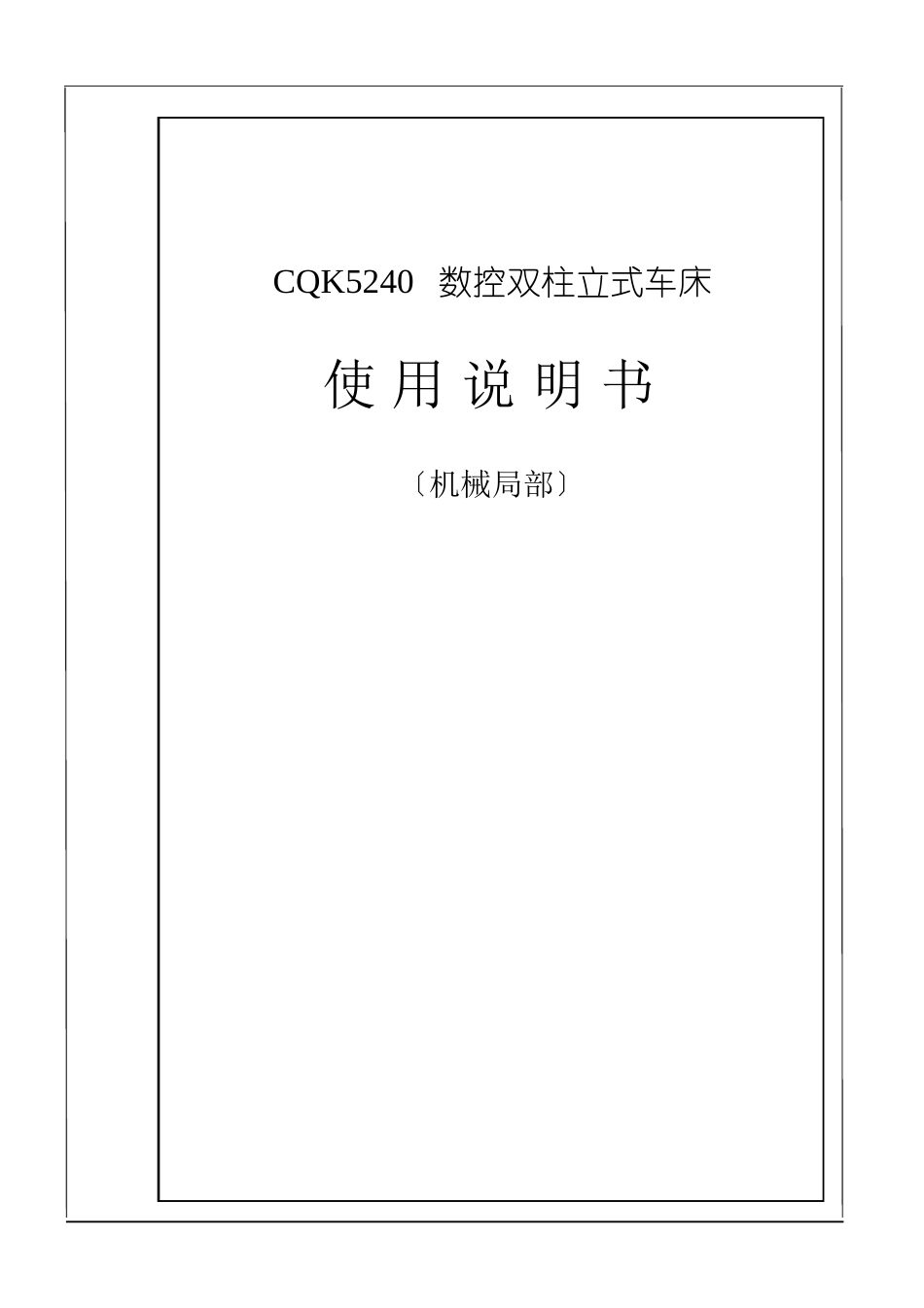

CQK5240 数控双柱立式车床使 用 说 明 书〔机械局部〕敬告用户：在安装、使用本机床之前，请仔细阅读本使用说明书，并按本使用说明书的要求进展操作。目次一、概述….................................................1二、外型与构造….....................................1三、主要技术参数….................................2四、传动系统….........................................5五、液压系统….........................................5六、润滑系统….........................................6七、吊运与安装….....................................7八、机床的操作….....................................8九、调整说明….........................................9十、试车与维护留意事项….....................11十一、附件与备件….................................13CQK5240 数控双柱立式车床使用说明书一、 概述：CQK5240-01001共 37 页第 1 页本机床是为数控双柱立式车床。它有左、右两个立刀架，其中的左立 刀架为数控刀架。本机床不仅具有一般立式车床的粗车、精车工件外圆、内孔及端面等加工功能，还有加工大园锥体、任意圆弧曲面等功能；机床具有 X 轴〔刀架水平移动〕、Z 轴〔滑枕上下移动〕两坐标联动进给功能。二、外形与构造：本机床的外形，见图一。主要由左、右立柱、顶梁、工作台、底座等部件组成的框架，以承受切削时的负荷。横梁沿立柱导轨上、下移动，横梁升降的电机及蜗轮箱置于顶梁内。横梁是靠碟形弹簧通过杠杆夹紧于立柱上。横梁升降的操纵按钮在悬挂按钮站上。变速箱紧固在工作台底座后部上。主电机由联轴器与变速箱相连接。变速箱变速由变速油缸来实现十四种转速的变换。转速变换选择开关在悬挂按钮站上。工作台由主电机经变速箱直接启动和制动。工作台仅有正向工作转 动，但可以正反方向点动，以便于工件找正。工作台镶有铸造锌合金2ZnAl10-5 耐磨导轨板，并在导轨间通入压力油〔0.2-0.4Mpa〕以提高导轨承载力气。工作台主轴上装一个单向推力球轴承和一个双列短圆柱滚子轴 承，其内环带有锥度，用以调整径向间隙，以保证主轴能在高精度下平稳 地工作。工作台的启动、制动与点动的操纵按钮在悬挂按钮站上。右进给箱装在横梁的右端。右进给箱的后部装有刀架工作进给用电机与快速移动用电机各一台。工作进给由交换齿轮实现十八种进给量的变换, 变换进给量的操纵手柄在进给...
