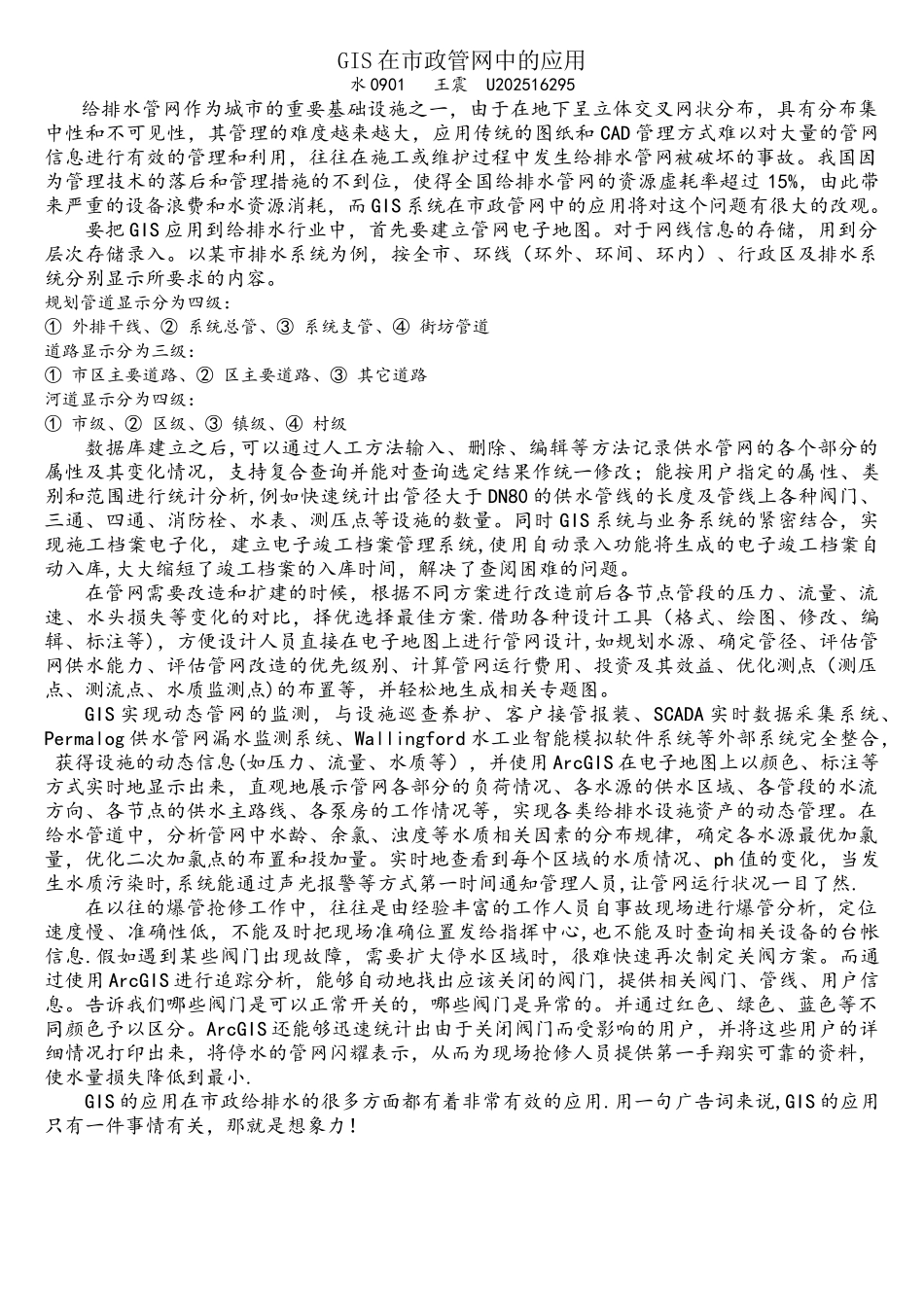

GIS 在市政管网中的应用水 0901 王震 U202516295 给排水管网作为城市的重要基础设施之一，由于在地下呈立体交叉网状分布，具有分布集中性和不可见性，其管理的难度越来越大，应用传统的图纸和 CAD 管理方式难以对大量的管网信息进行有效的管理和利用，往往在施工或维护过程中发生给排水管网被破坏的事故。我国因为管理技术的落后和管理措施的不到位，使得全国给排水管网的资源虚耗率超过 15%，由此带来严重的设备浪费和水资源消耗，而 GIS 系统在市政管网中的应用将对这个问题有很大的改观。要把 GIS 应用到给排水行业中，首先要建立管网电子地图。对于网线信息的存储，用到分层次存储录入。以某市排水系统为例，按全市、环线（环外、环间、环内）、行政区及排水系统分别显示所要求的内容。规划管道显示分为四级：① 外排干线、② 系统总管、③ 系统支管、④ 街坊管道道路显示分为三级：① 市区主要道路、② 区主要道路、③ 其它道路河道显示分为四级：① 市级、② 区级、③ 镇级、④ 村级数据库建立之后,可以通过人工方法输入、删除、编辑等方法记录供水管网的各个部分的属性及其变化情况，支持复合查询并能对查询选定结果作统一修改；能按用户指定的属性、类别和范围进行统计分析,例如快速统计出管径大于 DN80 的供水管线的长度及管线上各种阀门、三通、四通、消防栓、水表、测压点等设施的数量。同时 GIS 系统与业务系统的紧密结合，实现施工档案电子化，建立电子竣工档案管理系统,使用自动录入功能将生成的电子竣工档案自动入库,大大缩短了竣工档案的入库时间，解决了查阅困难的问题。在管网需要改造和扩建的时候，根据不同方案进行改造前后各节点管段的压力、流量、流速、水头损失等变化的对比，择优选择最佳方案.借助各种设计工具（格式、绘图、修改、编辑、标注等)，方便设计人员直接在电子地图上进行管网设计,如规划水源、确定管径、评估管网供水能力、评估管网改造的优先级别、计算管网运行费用、投资及其效益、优化测点（测压点、测流点、水质监测点)的布置等，并轻松地生成相关专题图。GIS 实现动态管网的监测，与设施巡查养护、客户接管报装、SCADA 实时数据采集系统、Permalog 供水管网漏水监测系统、Wallingford 水工业智能模拟软件系统等外部系统完全整合， 获得设施的动态信息(如压力、流量、水质等），并使用 ArcGIS 在电子地图上以颜色、标注等方式实时地显示出来，直观地展示管网各部分的负...
