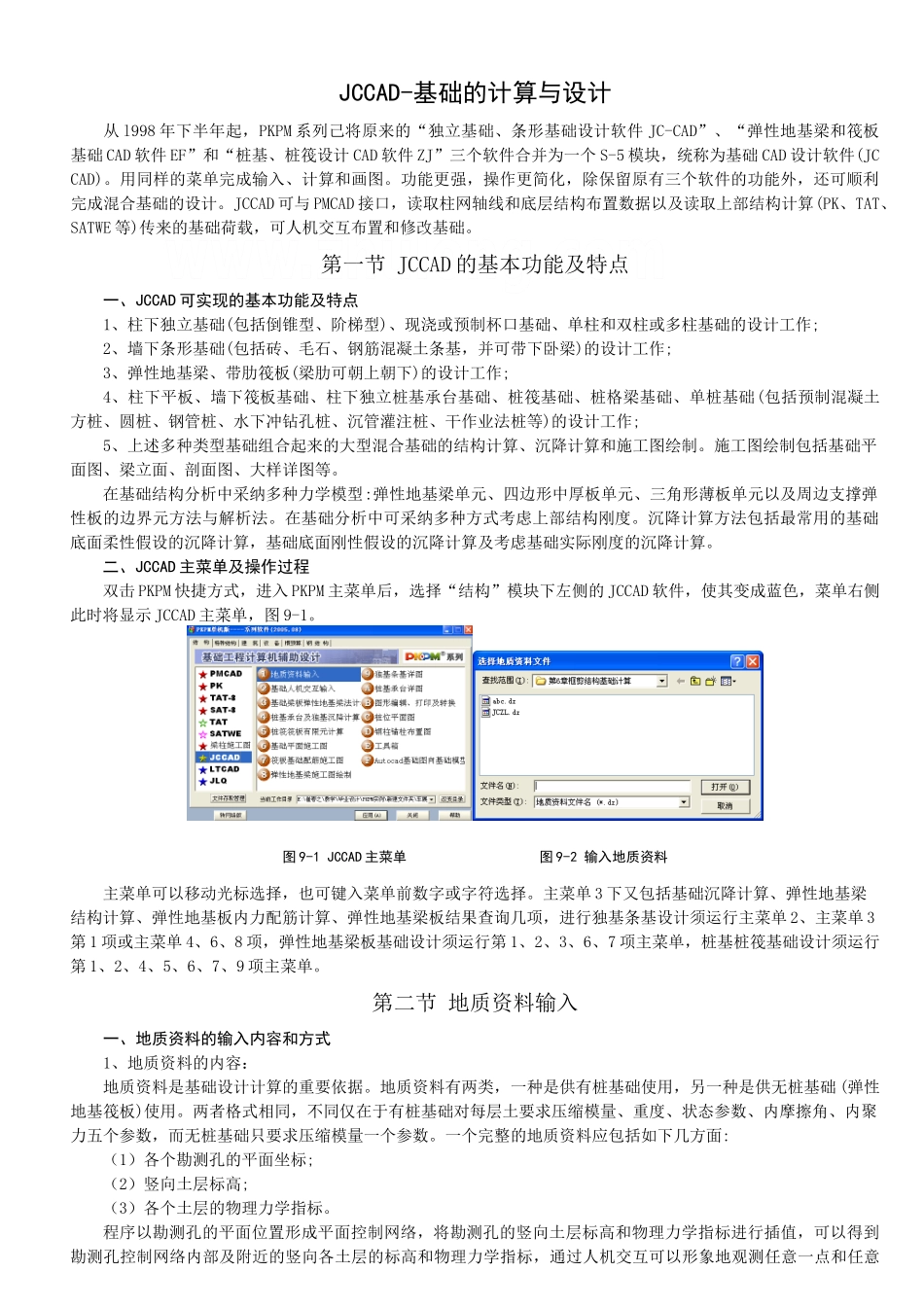

JCCAD-基础的计算与设计从 l998 年下半年起，PKPM 系列己将原来的“独立基础、条形基础设计软件 JC-CAD”、“弹性地基梁和筏板基础 CAD 软件 EF”和“桩基、桩筏设计 CAD 软件 ZJ”三个软件合并为一个 S-5 模块，统称为基础 CAD 设计软件(JCCAD)。用同样的菜单完成输入、计算和画图。功能更强，操作更简化，除保留原有三个软件的功能外，还可顺利完成混合基础的设计。JCCAD 可与 PMCAD 接口，读取柱网轴线和底层结构布置数据以及读取上部结构计算(PK、TAT、SATWE 等)传来的基础荷载，可人机交互布置和修改基础。第一节 JCCAD 的基本功能及特点一、JCCAD 可实现的基本功能及特点1、柱下独立基础(包括倒锥型、阶梯型)、现浇或预制杯口基础、单柱和双柱或多柱基础的设计工作;2、墙下条形基础(包括砖、毛石、钢筋混凝土条基，并可带下卧梁)的设计工作;3、弹性地基梁、带肋筏板(梁肋可朝上朝下)的设计工作;4、柱下平板、墙下筏板基础、柱下独立桩基承台基础、桩筏基础、桩格梁基础、单桩基础(包括预制混凝土方桩、圆桩、钢管桩、水下冲钻孔桩、沉管灌注桩、干作业法桩等)的设计工作;5、上述多种类型基础组合起来的大型混合基础的结构计算、沉降计算和施工图绘制。施工图绘制包括基础平面图、梁立面、剖面图、大样详图等。在基础结构分析中采纳多种力学模型:弹性地基梁单元、四边形中厚板单元、三角形薄板单元以及周边支撑弹性板的边界元方法与解析法。在基础分析中可采纳多种方式考虑上部结构刚度。沉降计算方法包括最常用的基础底面柔性假设的沉降计算，基础底面刚性假设的沉降计算及考虑基础实际刚度的沉降计算。二、JCCAD 主菜单及操作过程双击 PKPM 快捷方式，进入 PKPM 主菜单后，选择“结构”模块下左侧的 JCCAD 软件，使其变成蓝色，菜单右侧此时将显示 JCCAD 主菜单，图 9-1。图 9-1 JCCAD 主菜单 图 9-2 输入地质资料主菜单可以移动光标选择，也可键入菜单前数字或字符选择。主菜单 3 下又包括基础沉降计算、弹性地基梁结构计算、弹性地基板内力配筋计算、弹性地基梁板结果查询几项，进行独基条基设计须运行主菜单 2、主菜单 3第 1 项或主菜单 4、6、8 项，弹性地基梁板基础设计须运行第 1、2、3、6、7 项主菜单，桩基桩筏基础设计须运行第 1、2、4、5、6、7、9 项主菜单。第二节 地质资料输入一、地质资料的输入内容和方式1、地质资料的内容：地质资料是基础设计计算的重要依据。地质资料...
