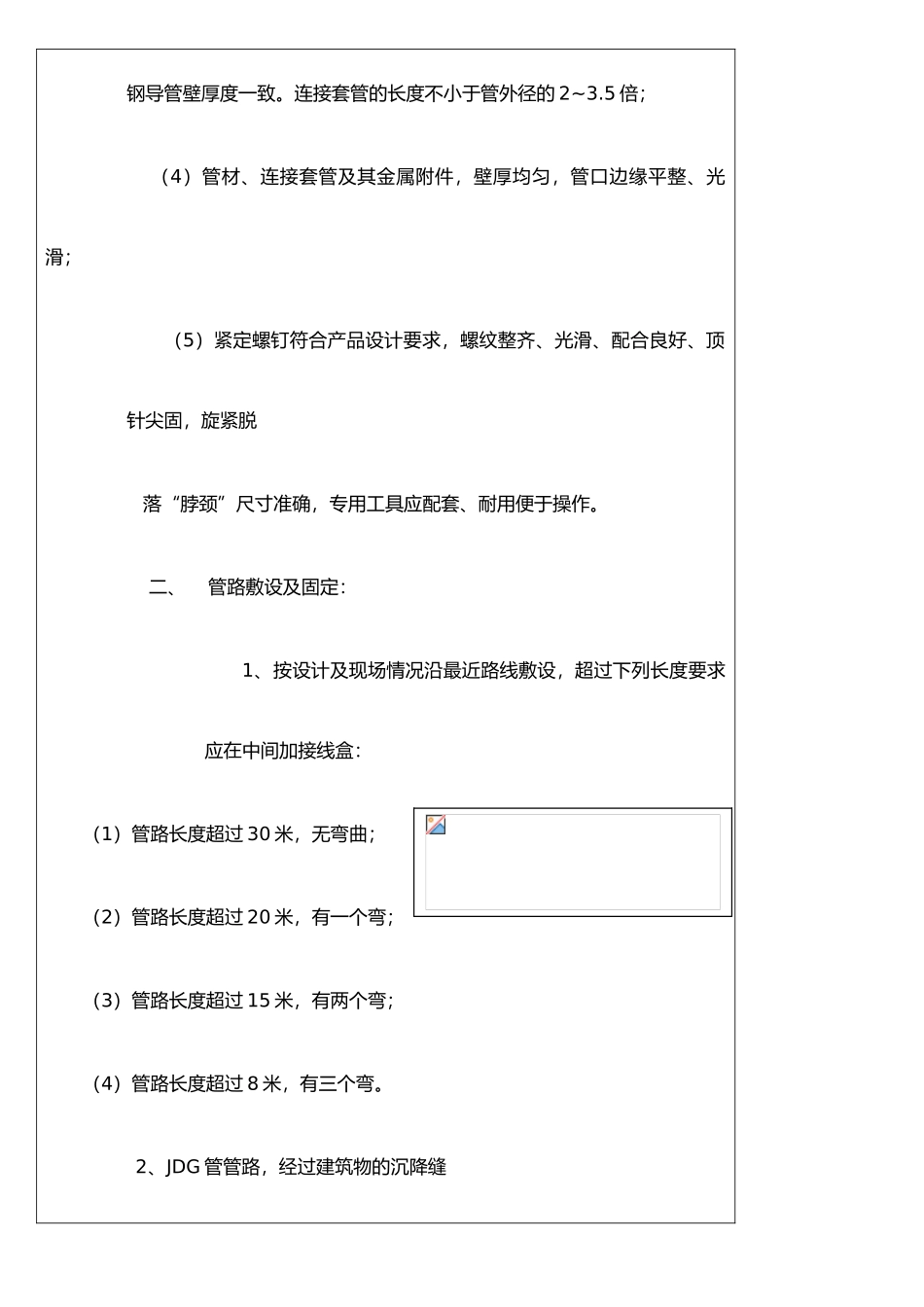

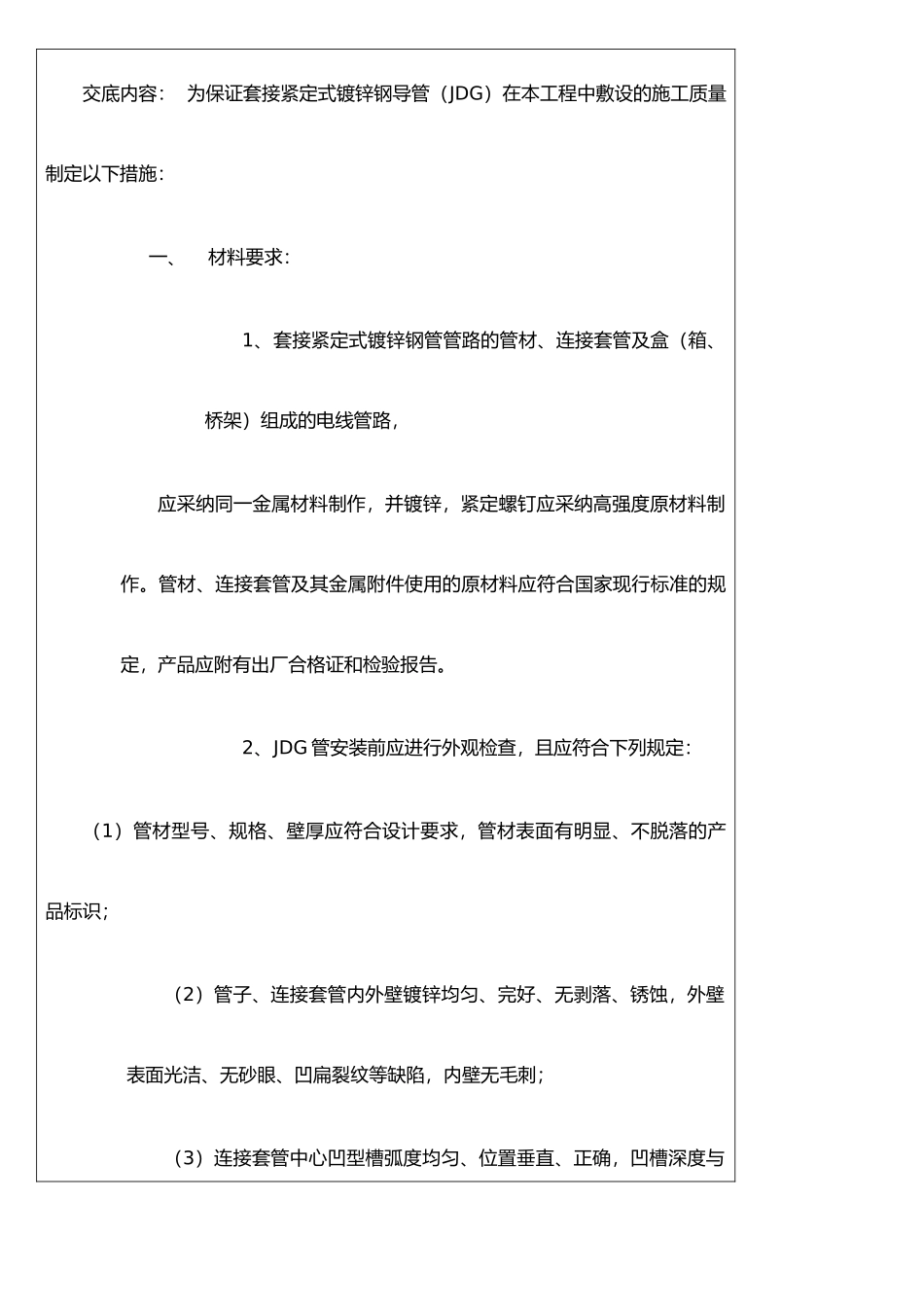

技术交底记录表 C2-1编 号C2-1-008工程名称天津开发区博物馆、公园、公寓交 底 日 期2025 年 4 月 15 日施工单位中建二局四公司分项工程名称电气配管交底提要套接紧定式镀锌钢导管（JDG）敷设交底内容： 为保证套接紧定式镀锌钢导管（JDG）在本工程中敷设的施工质量制定以下措施：一、材料要求：1、套接紧定式镀锌钢管管路的管材、连接套管及盒（箱、桥架）组成的电线管路，应采纳同一金属材料制作，并镀锌，紧定螺钉应采纳高强度原材料制作。管材、连接套管及其金属附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。2、JDG 管安装前应进行外观检查，且应符合下列规定：（1）管材型号、规格、壁厚应符合设计要求，管材表面有明显、不脱落的产品标识；（2）管子、连接套管内外壁镀锌均匀、完好、无剥落、锈蚀，外壁表面光洁、无砂眼、凹扁裂纹等缺陷，内壁无毛刺；（3）连接套管中心凹型槽弧度均匀、位置垂直、正确，凹槽深度与钢导管壁厚度一致。连接套管的长度不小于管外径的 2~3.5 倍； （4）管材、连接套管及其金属附件，壁厚均匀，管口边缘平整、光滑；（5）紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好、顶针尖固，旋紧脱落“脖颈”尺寸准确，专用工具应配套、耐用便于操作。二、管路敷设及固定：1、按设计及现场情况沿最近路线敷设，超过下列长度要求应在中间加接线盒： （1）管路长度超过 30 米，无弯曲； （2）管路长度超过 20 米，有一个弯； （3）管路长度超过 15 米，有两个弯； （4）管路长度超过 8 米，有三个弯。 2、JDG 管管路，经过建筑物的沉降缝 或伸缩缝处，应装设补偿装置。 3、JDG 管管路弯曲敷设时，弯曲管材弧度应均匀，焊缝处于外侧。不应有折皱、凹陷裂纹、死弯等缺陷。切断口平整、光滑。管材弯扁程度不应大于管外径的 10%。4、JDG 管管路垂直敷设时，管内绝缘电线截面应不大于 50mm2长度每超过 30 米，应增设固定导线用的拉线盒。 5、JDG 管管路明敷设时，管材的弯曲半径不宜小于管材外径的 6 倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管材外径的 4 倍。6、JDG 管管路明敷设时，支架、吊架的规格，当无设计要求时，不应小于下列规定： （1）圆钢：直径 6mm。 （2）扁钢：30mm×3mm。 （3）角钢：25mm×25mm×3mm。审核人交底人接受交底人1、本表由施工单位填写，交底单位和接受交底单位各存一份。2、当作分项工程施...
