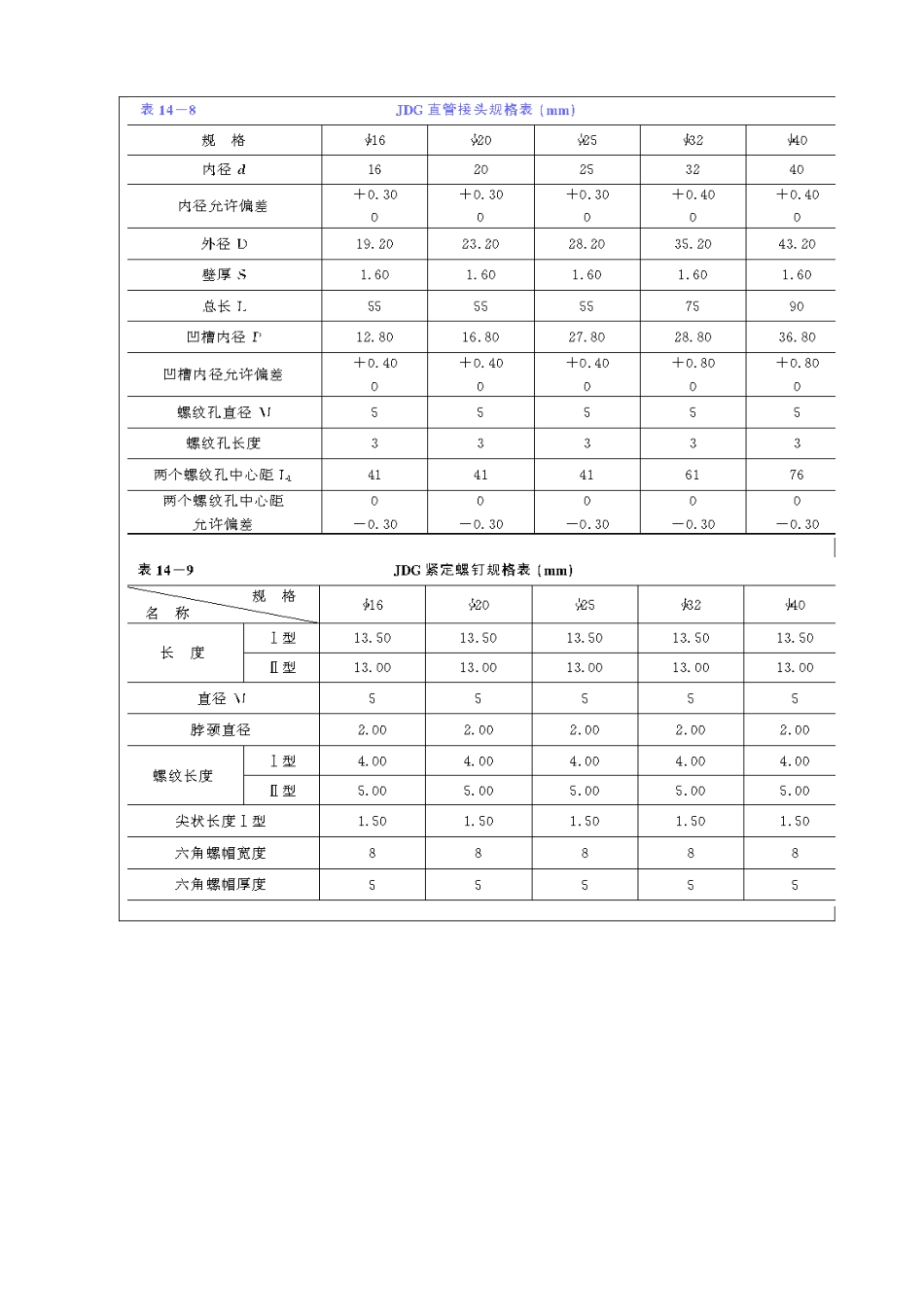

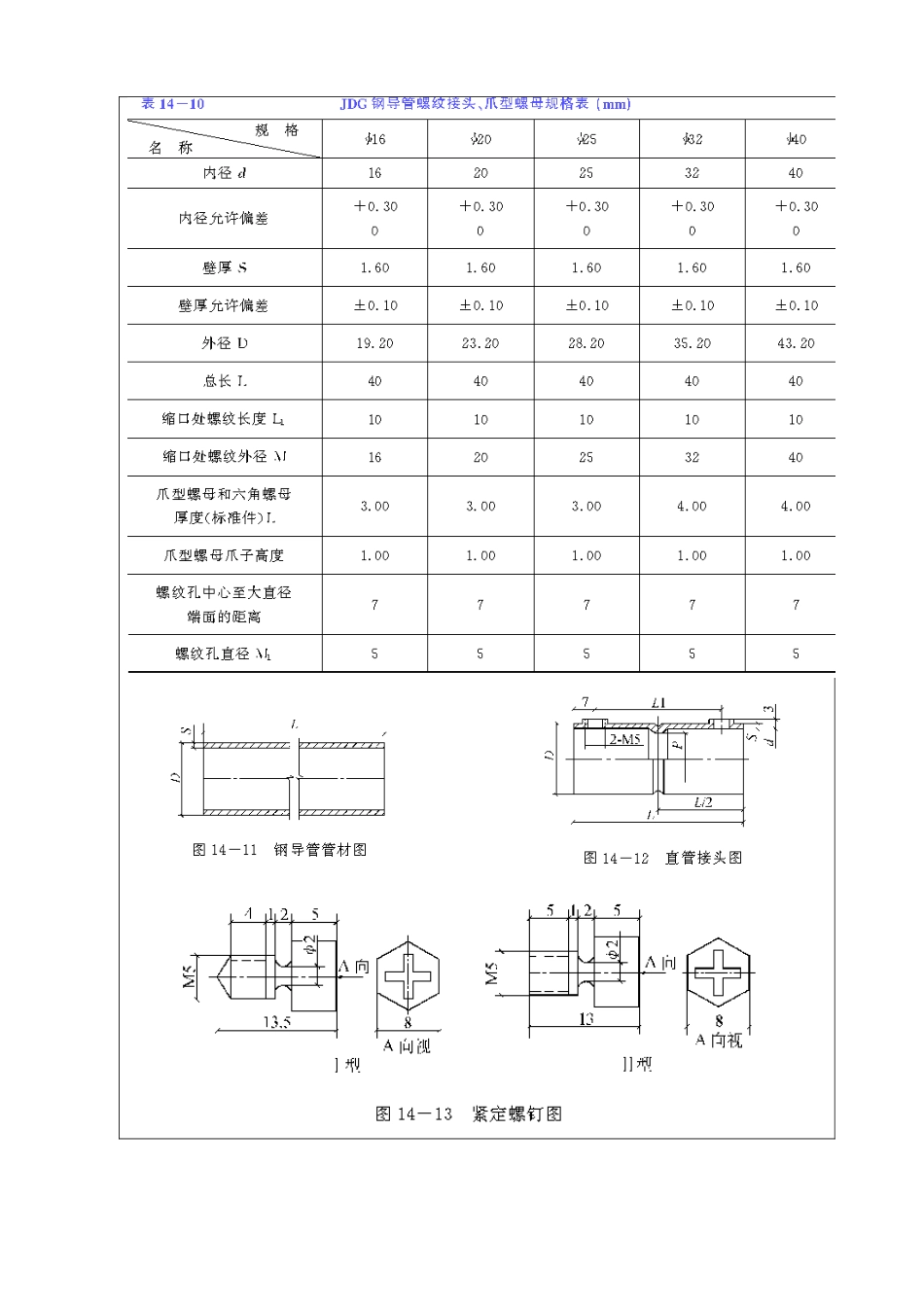

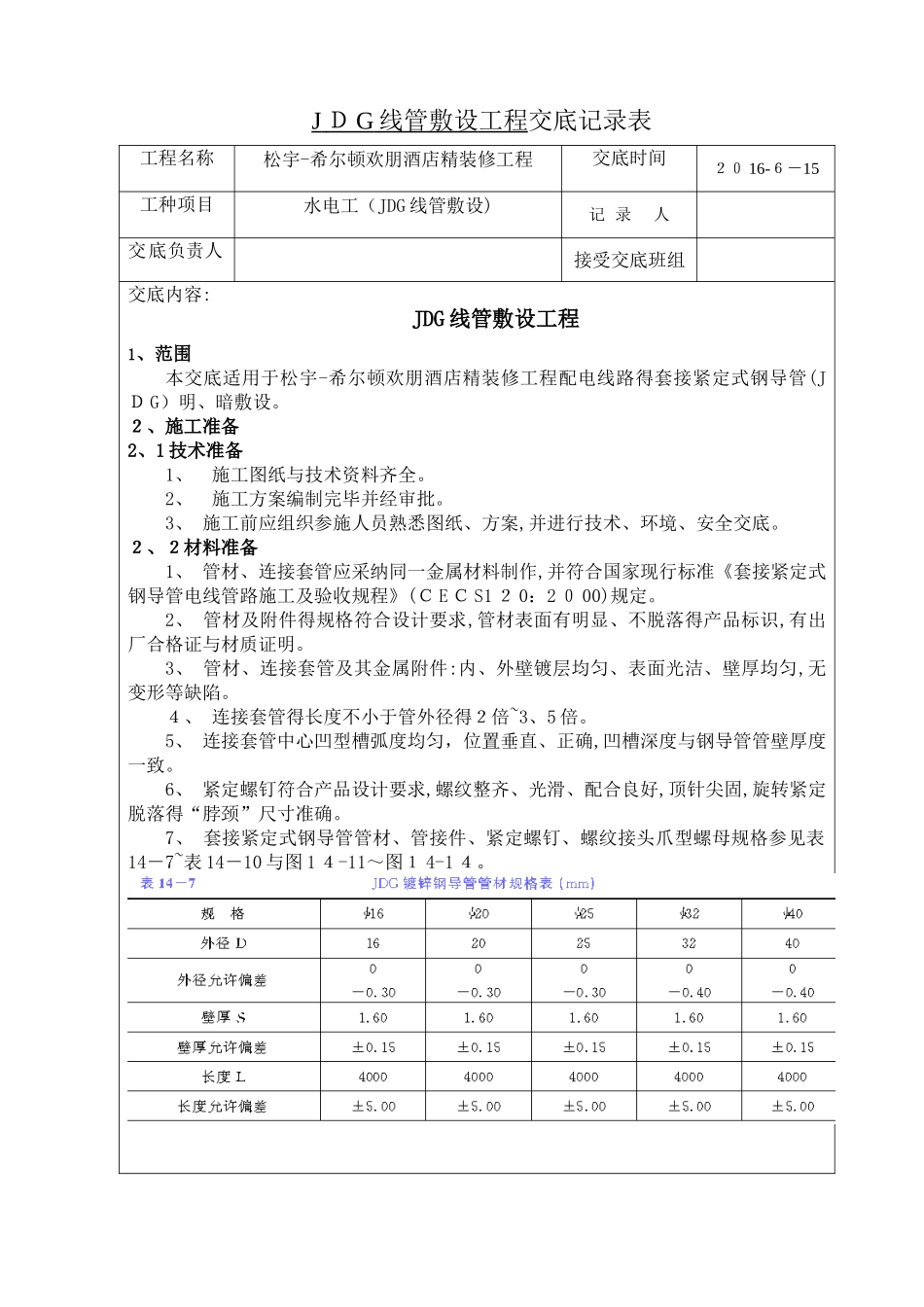

J Ｄ G 线管敷设 工程 交底记录表 工程名称松宇-希尔顿欢朋酒店精装修工程交底时间２０ 16-６－15工种项目水电工（JDG 线管敷设)记 录 人交底负责人接受交底班组交底内容:JDG 线管敷设工程1、范围本交底适用于松宇-希尔顿欢朋酒店精装修工程配电线路得套接紧定式钢导管(JＤ G）明、暗敷设。２、施工准备2、1 技术准备1、 施工图纸与技术资料齐全。2、 施工方案编制完毕并经审批。3、 施工前应组织参施人员熟悉图纸、方案,并进行技术、环境、安全交底。２、２材料准备1、 管材、连接套管应采纳同一金属材料制作,并符合国家现行标准《套接紧定式钢导管电线管路施工及验收规程》(Ｃ E Ｃ S1 ２ 0：2 ０ 00)规定。2、 管材及附件得规格符合设计要求,管材表面有明显、不脱落得产品标识,有出厂合格证与材质证明。3、 管材、连接套管及其金属附件:内、外壁镀层均匀、表面光洁、壁厚均匀,无变形等缺陷。４、 连接套管得长度不小于管外径得２倍~3、5 倍。5、 连接套管中心凹型槽弧度均匀，位置垂直、正确,凹槽深度与钢导管管壁厚度一致。6、 紧定螺钉符合产品设计要求,螺纹整齐、光滑、配合良好,顶针尖固,旋转紧定脱落得“脖颈”尺寸准确。7、 套接紧定式钢导管管材、管接件、紧定螺钉、螺纹接头爪型螺母规格参见表14－7~表 14－10 与图 1 ４-11～图１ 4-1 ４。2、3 机具准备１、 手动工具:电工组合工具、手锤、铣子、手扳弯管器、开孔器、台钻、台钳、錾子、专用扳手、管钳、钢锯等。2、 电动工具:切割机、电钻、电锤、电气焊机具。3、 测试器具:兆欧表、卷尺、角尺、水平尺、小线、线坠等。4、 其她工具:高凳、灰铲、灰桶、水桶等。2、4 作业条件1、 暗管敷设(1) 各层５ 00mm 水平标高控制线,墙厚度线已弹好。（２) 现浇混凝土楼板配管,在底层钢筋绑扎完后进行;墙板配管在钢筋绑扎后进行。2、 明管敷设（1) 预埋件、预留洞清理完毕。(2) 土建粗装修完毕。３、 吊顶内管路敷设(1) 预埋件、预留孔洞已清理完毕。(２) 吊顶标高线已弹好。3、施工工艺３、１工艺流程测量定位管路、支架预制管路敷设管路套接管路与盒、箱连接３、2 操作工艺1、 测量定位根据施工图及施工弹出得水平 50 ０ mm 线为基准,确定盒、箱实际位置与管路走向。2、 管路、支架预制根据盒、箱实际位置与尺寸、管路走向及安装位置,加工好各种支架、管件。(1) 钢管煨弯可采纳冷煨法或热煨法。1） 冷煨法：管径 2 ０ m ｍ...
