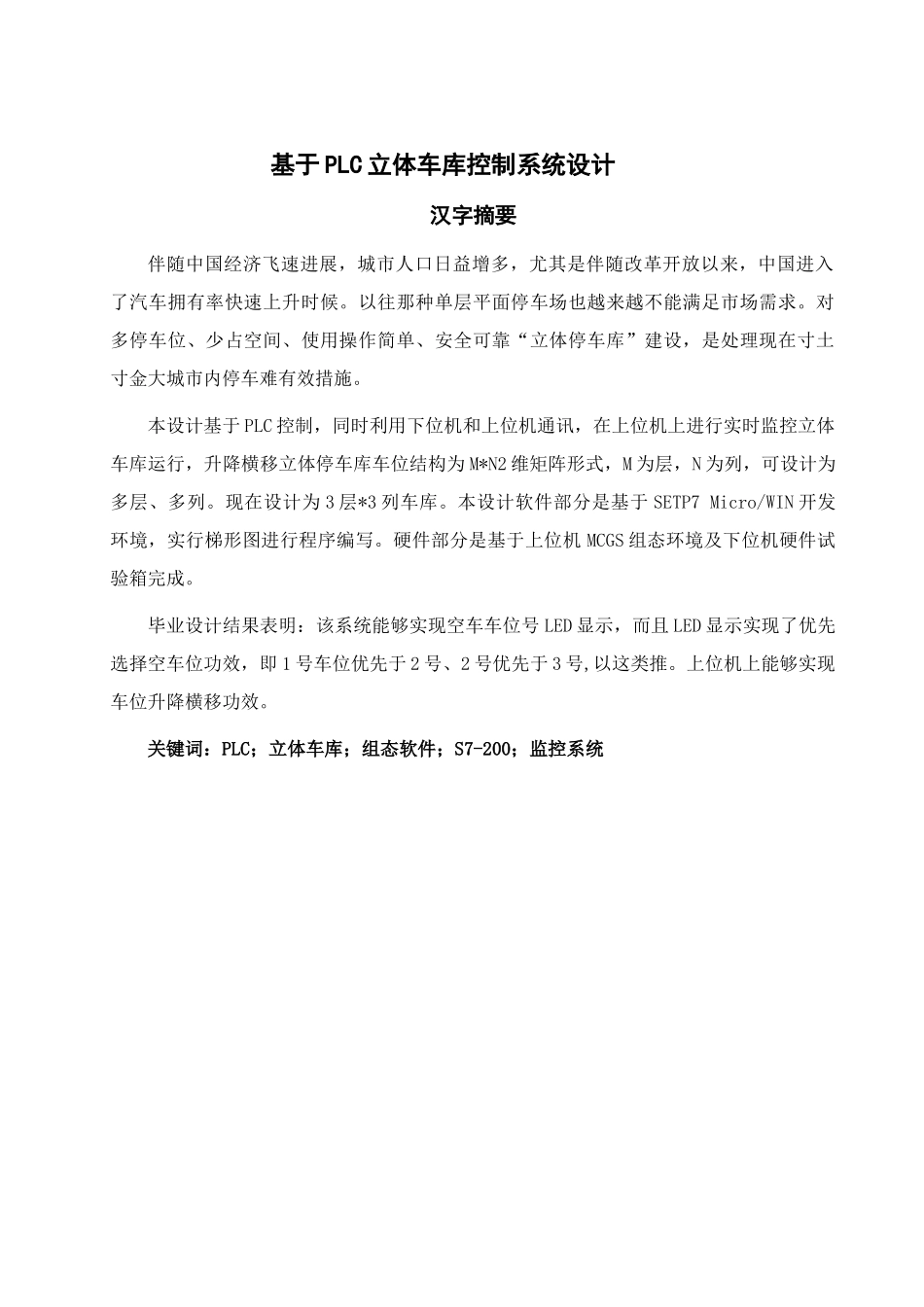

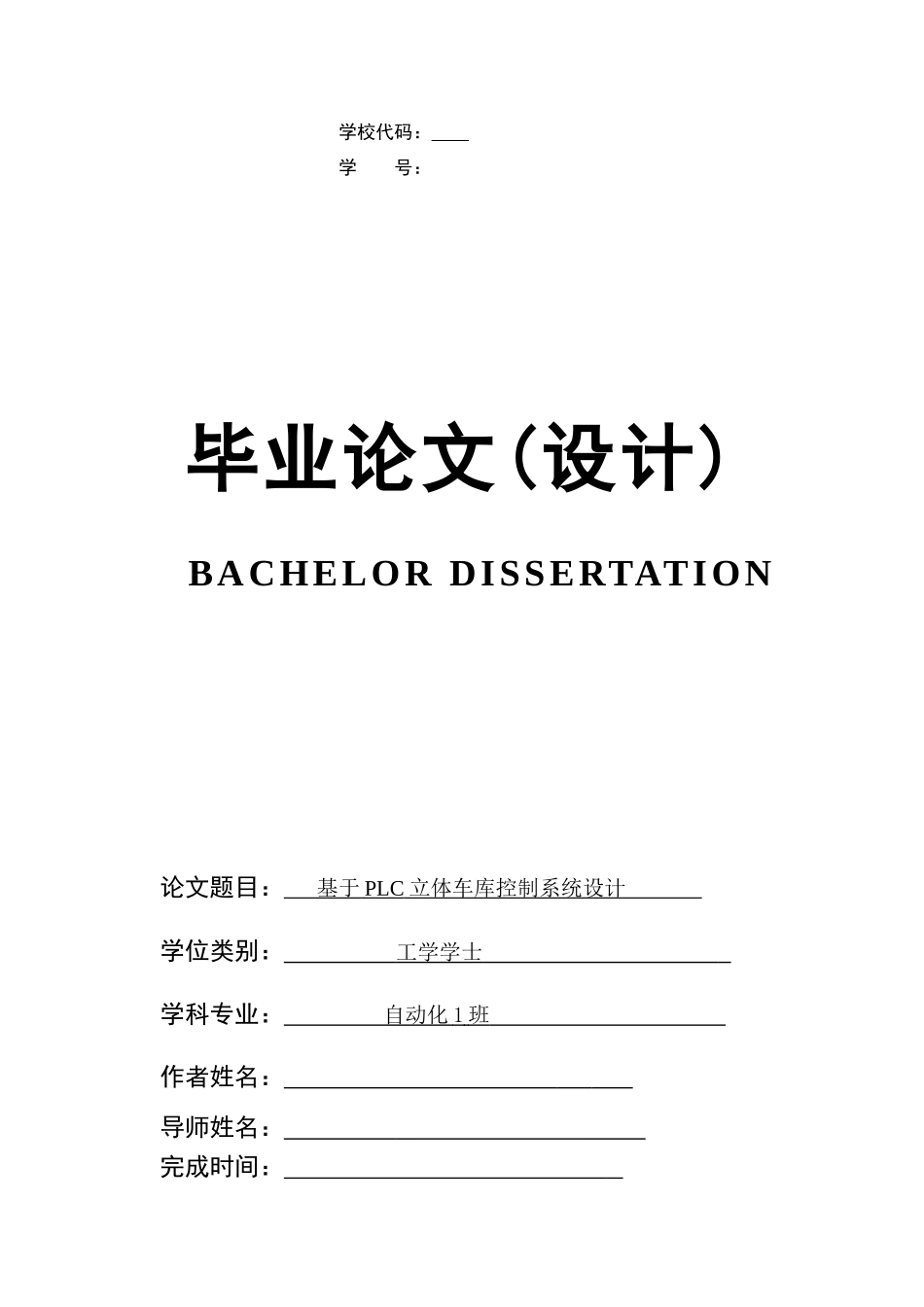

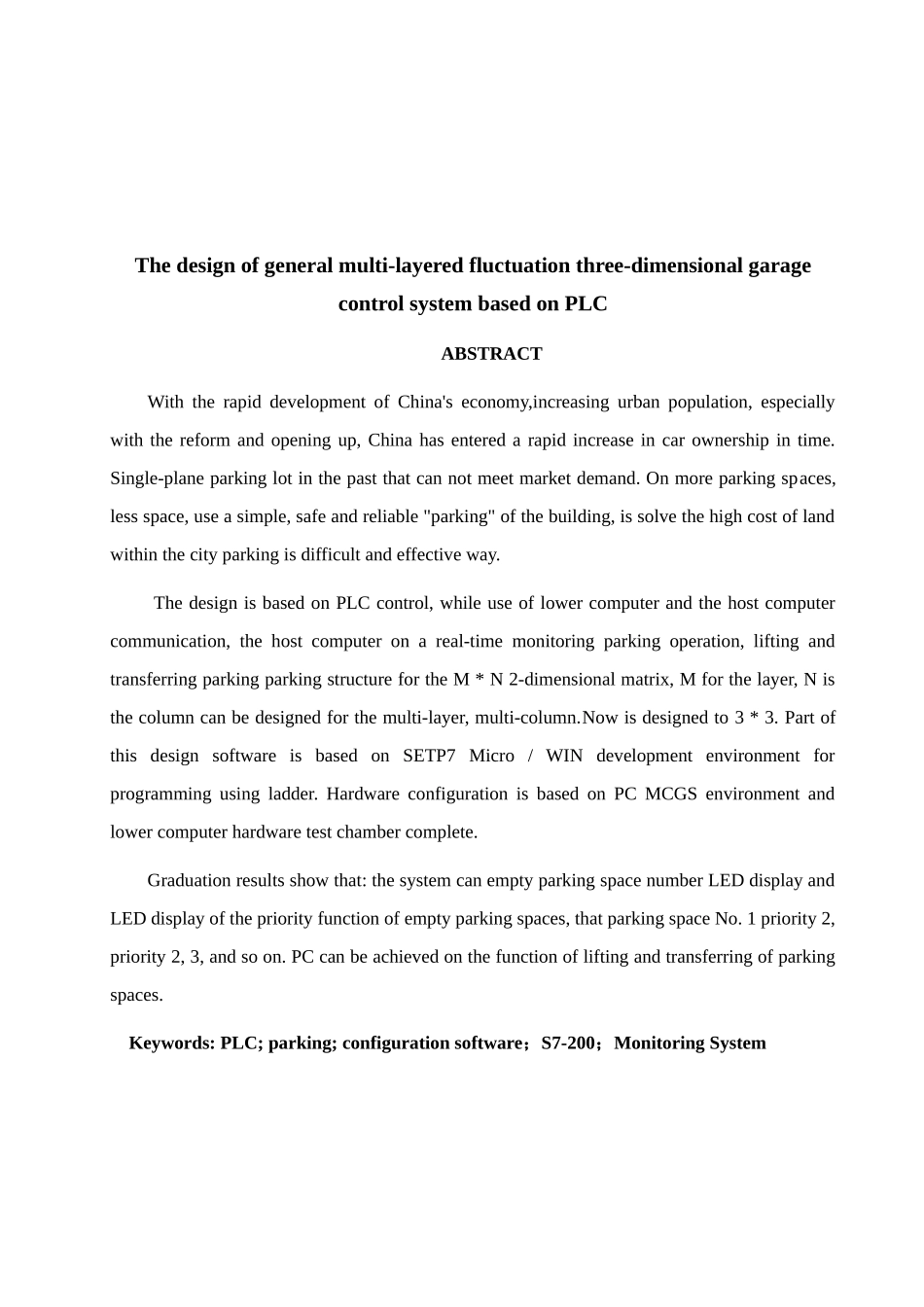

学校代码： 学 号：毕业论文(设计) BACHELOR DISSERTATION论文题目： 基于 PLC 立体车库控制系统设计 学位类别： 工学学士 学科专业： 自动化 1 班 作者姓名： 导师姓名： 完成时间： 基于 PLC 立体车库控制系统设计汉字摘要伴随中国经济飞速进展，城市人口日益增多，尤其是伴随改革开放以来，中国进入了汽车拥有率快速上升时候。以往那种单层平面停车场也越来越不能满足市场需求。对多停车位、少占空间、使用操作简单、安全可靠“立体停车库”建设，是处理现在寸土寸金大城市内停车难有效措施。本设计基于 PLC 控制，同时利用下位机和上位机通讯，在上位机上进行实时监控立体车库运行，升降横移立体停车库车位结构为 M*N2 维矩阵形式，M 为层，N 为列，可设计为多层、多列。现在设计为 3 层*3 列车库。本设计软件部分是基于 SETP7 Micro/WIN 开发环境，实行梯形图进行程序编写。硬件部分是基于上位机 MCGS 组态环境及下位机硬件试验箱完成。毕业设计结果表明：该系统能够实现空车车位号 LED 显示，而且 LED 显示实现了优先选择空车位功效，即 1 号车位优先于 2 号、2 号优先于 3 号,以这类推。上位机上能够实现车位升降横移功效。 关键词：PLC；立体车库；组态软件；S7-200；监控系统 The design of general multi-layered fluctuation three-dimensional garage control system based on PLCABSTRACTWith the rapid development of China's economy,increasing urban population, especially with the reform and opening up, China has entered a rapid increase in car ownership in time. Single-plane parking lot in the past that can not meet market demand. On more parking spaces, less space, use a simple, safe and reliable "parking" of the building, is solve the high cost of land within the city parking is difficult and effective way. The design is based on PLC control, while use of lower computer and the host computer communication, the host computer on a real-time monitoring parking operation, lifting and transferring parking parking structure for the M * N 2-dimensional matrix, M for the layer, N is th...
