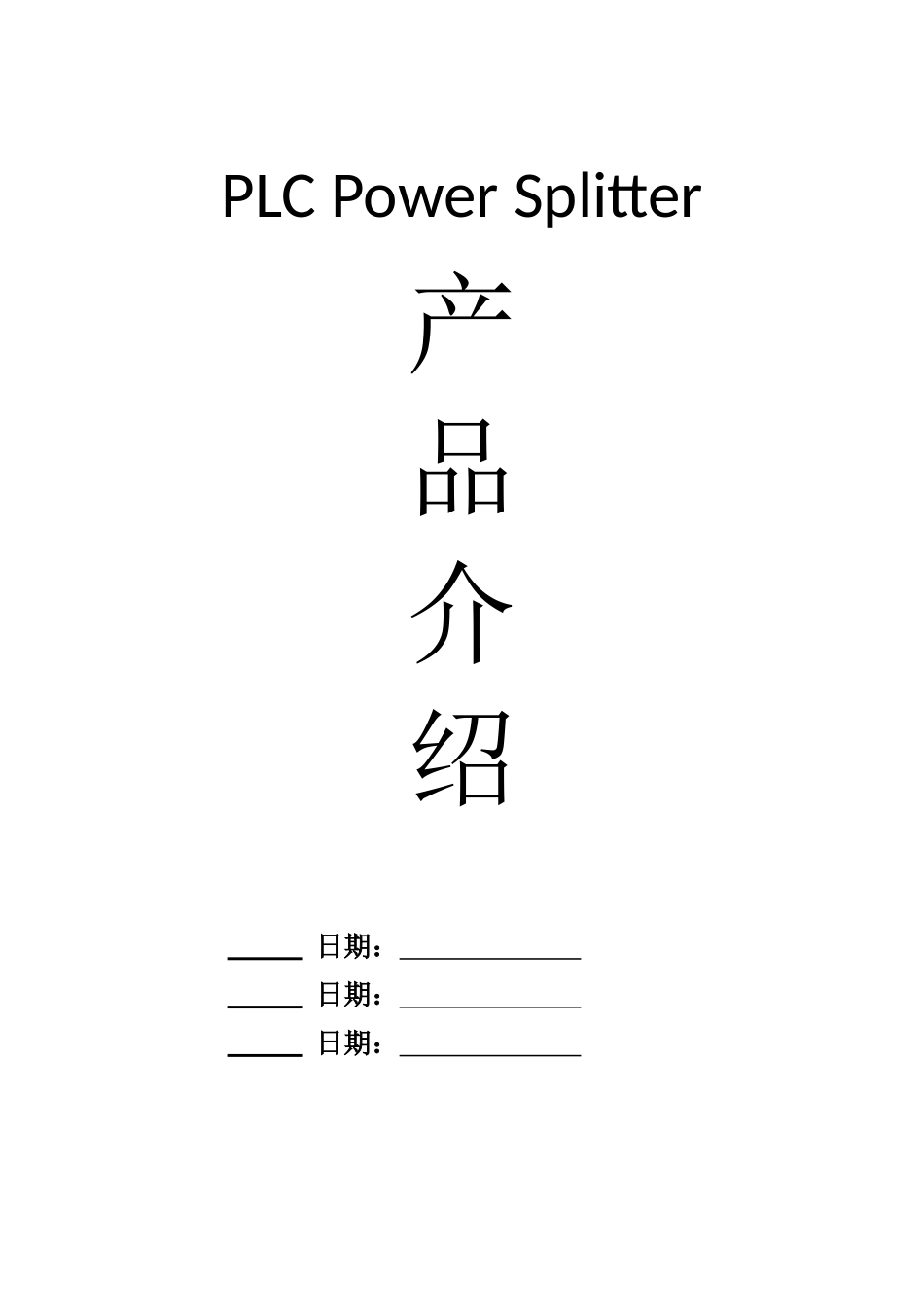

PLC型光分路器产品介绍

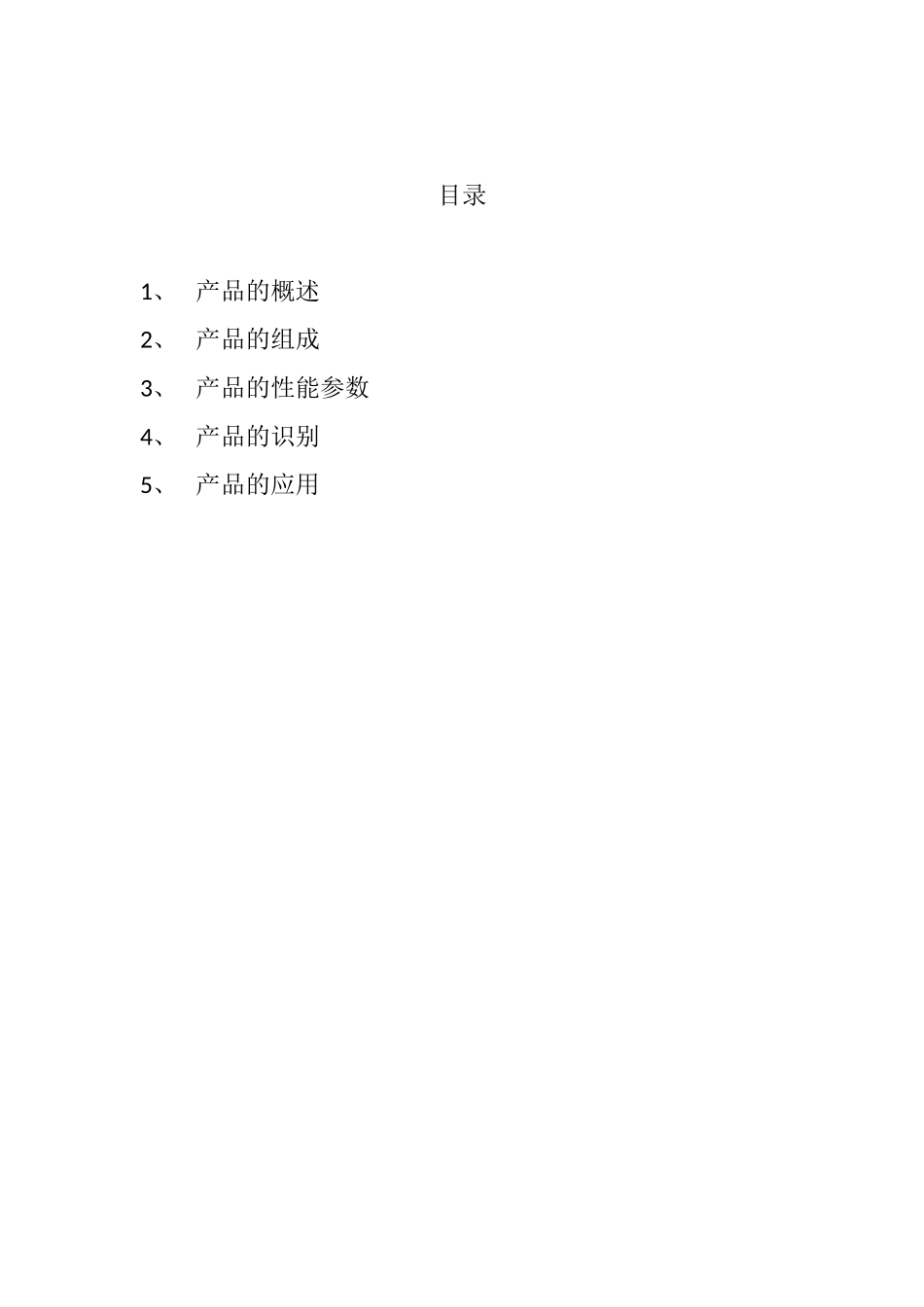

PLC Power Splitter产品介绍 日期： 日期： 日期： 目录1、 产品的概述2、 产品的组成3、 产品的性能参数4、 产品的识别5、 产品的应用1、 产品概述：光分路器是把光信号分路/合路的光无源器件，一般是对同一波长的光信号进行别离或者合路。根据光分路器的端口排布不同，可以分为对称的星型分路器和不对称的树型分路器；根据光纤类型可以分为单模光分路器和多模光分路器；根据带宽可以分为窄带光分路器和宽带光分路器。按制作方式常见的为熔融拉锥〔FBT〕型分路器、平面光波导〔PLC〕分路器。2、 产品的组成：2.1 裸 PLC 器件的构造：2.2 模块式 PLC 的构造：光纤活动连接器模块盒松套管裸器件硅胶3、 产品的性能参数：3.1 无连接头产品的光学性能：3.2 含连接头产品的光学性能：产品类型1*41*81*161*32技术参数Insertion loss插入损耗〔dB〕Typ.MaxUniformity均匀性〔dB〕MAXPDL偏振相关损耗〔dB〕MAXOperating Wavelength工作波长〔nm〕/1310、1490、1550Return loss回波损耗〔dB〕MIN50Directivity方向性〔dB〕MIN55Operating Temperature工作温度〔℃)/-40℃～85 ℃产品类型1*41*81*161*32技术参数Insertion loss插入损耗〔dB〕Typ.MaxUniformity均匀性〔dB〕MAXPDL偏振相关损耗〔dB〕MAXOperating Wavelength工作波长〔nm〕/1310、1490、1550Return loss回波损耗〔dB〕MIN504、 产品的识别：4.1 各种样式的产品识别： 裸器件 模块式分路器4.2 产品的通道识别：4.2.1 裸器件的通道识别：参照下列图4.2.1.1 公共端：通道少的一侧4.2.1.2 多通道侧的定义如下：公 共 端 〔 COM端〕40.00PORTBLUEORANGEGREENBROWNColorColorPORTBROWNGREENORANGEBLUEGRAYWHITEREDBLACKBLACKREDWHITEGRAY4.004.0040.00PORTBLUEORANGEGREENBROWNColorColorPORTBROWNGREENORANGEBLUEGRAYWHITEREDBLACKBLACKREDWHITEGRAY4.004.00多通道侧Directivity方向性〔dB〕MIN55Operating Temperature工作温度〔℃)/-40℃～85 ℃公共端〔 COM 端〕多通道侧A 基面4.2.2 模块式光分路器的通道识别：参照下列图4.2.2.1 公共端：通道少的一侧4.2.2.2 多通道侧的定义如下：5、 产品的应用：5.1 产品的使用考前须知：5.1.1 拆开产品包装时，必须确认产品是否有损伤。5.1.2 检查产品各连接头的防护是否齐全〔仅针对加连接头产品〕。5.1.3 根据产品的连接头型号，选择相应的适配器及连接器进行使用。5.1.4 连接头在使用前必须进行清洁，清洁前方可使用。5.1.5 连接头连接安装必须到位〔如：SC/PC 型连接头，安装时，注意连接器定位键方向，插入时要听到咔的响声，并确认连接器外表的白线是否和适配器对齐〕，防止因安装不到位而导致产品的损耗大。5.2 产品的应用：5.2.1 产品在 GPON 中的应用：5.2.2 产品在 FTTX 中的应用：
