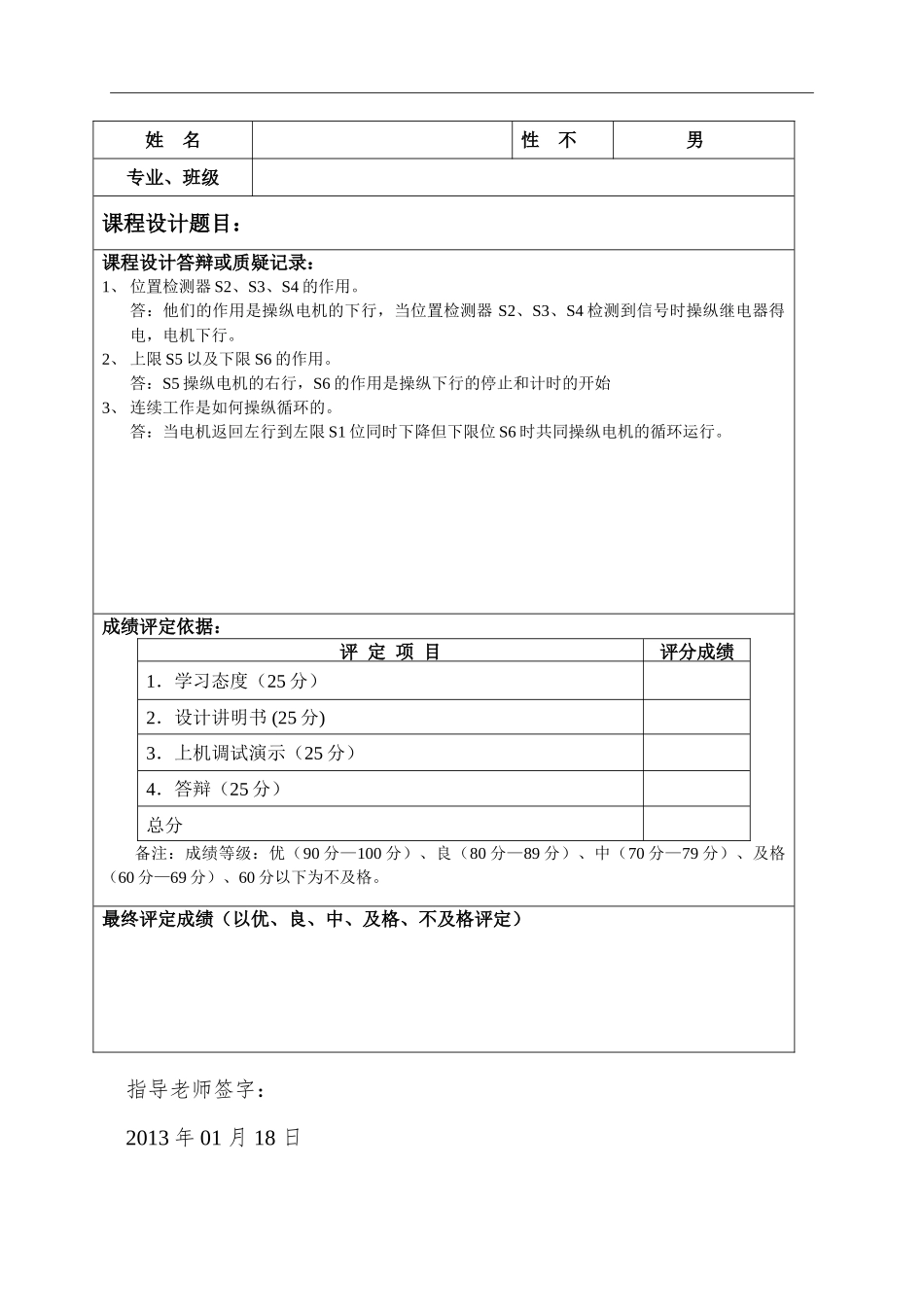

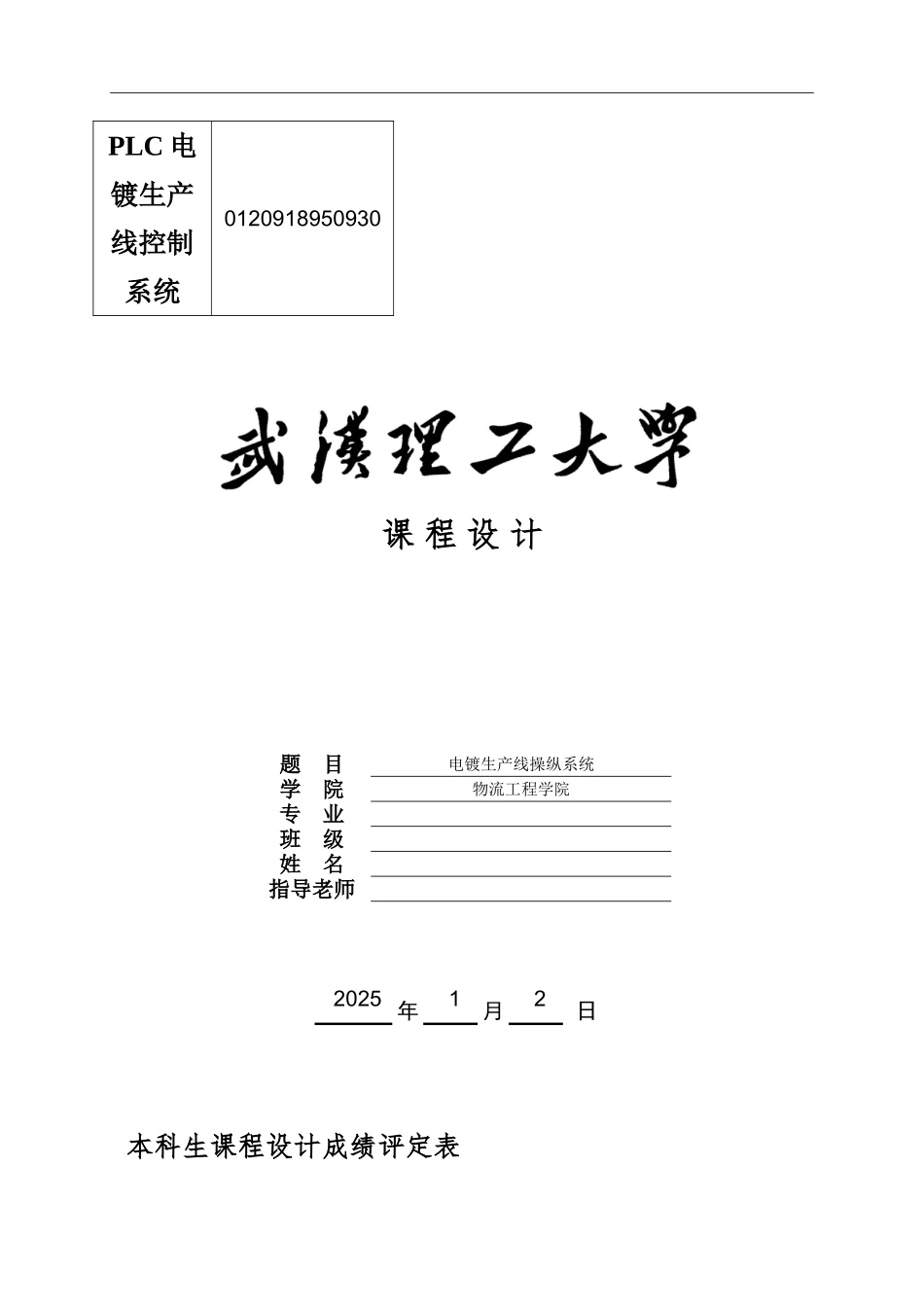

PLC 电镀生产线控制系统0120918950930课 程 设 计题 目电镀生产线操纵系统学 院物流工程学院专 业班 级姓 名指导老师2025 年1月2日本科生课程设计成绩评定表姓 名性 不男专业、班级课程设计题目：课程设计答辩或质疑记录：1、 位置检测器 S2、S3、S4 的作用。答：他们的作用是操纵电机的下行，当位置检测器 S2、S3、S4 检测到信号时操纵继电器得电，电机下行。2、 上限 S5 以及下限 S6 的作用。答：S5 操纵电机的右行，S6 的作用是操纵下行的停止和计时的开始3、 连续工作是如何操纵循环的。答：当电机返回左行到左限 S1 位同时下降但下限位 S6 时共同操纵电机的循环运行。成绩评定依据：评 定 项 目评分成绩1．学习态度（25 分）2．设计讲明书 (25 分)3．上机调试演示（25 分）4．答辩（25 分）总分备注：成绩等级：优（90 分—100 分）、良（80 分—89 分）、中（70 分—79 分）、及格（60 分—69 分）、60 分以下为不及格。最终评定成绩（以优、良、中、及格、不及格评定）指导老师签字： 2013 年 01 月 18 日课程设计任务书学生姓名： 专业班级： 指导老师： 工作单位： 题 目: 电镀生产线操纵系统一、初始条件程序运行设备：西门子 S7-300 PLC二、要求完成的要紧任务1．操纵要求：实现手动、单周期、连续、单步四种工作方式的操纵。以四种工作方式进行上行、下行、右行、左行四种运动，来实现清洗、风干、电镀、定时四种过程的电镀工作。2．设计要求：绘制 PLC 接线图；给出符号定义表；编写操纵程序；上机验证通过程序调试。3．课程设计讲明书应包括：设计的目的及意义设计任务及要求设计方案比较及认证程序设计：软件思想，流程图，程序讲明调试过程记录及结果分析参考资料总结三、时刻安排：序号设计内容所用时刻（天）1熟悉课程设计任务要求，分析资料和数据12方案论证，13编制程序24程序调试及修改25设计过程总结,撰写课程设计讲明书36答辩1合 计10四、要紧参考资料【1】张晓川编著.仓储物流技术与装备[M].化学工业出版社,2025 年【2】邓星钟主编.机电传动操纵[M].华中科技大学出版社,2001 年【3】朱宏辉.物流自动化系统设计及应用.化学工业出版社,2025【4】刘锴编著.深化浅出西门子 S7-300PLC[M].北京航空航天大学出版社,2025 年【5】廖常初编著.S7-300/400PLC 应用技术[M].机械工业出版社,2025 年【6】王永华编.现代电器操纵及 PLC 应用技术[M].北京航天航空...
