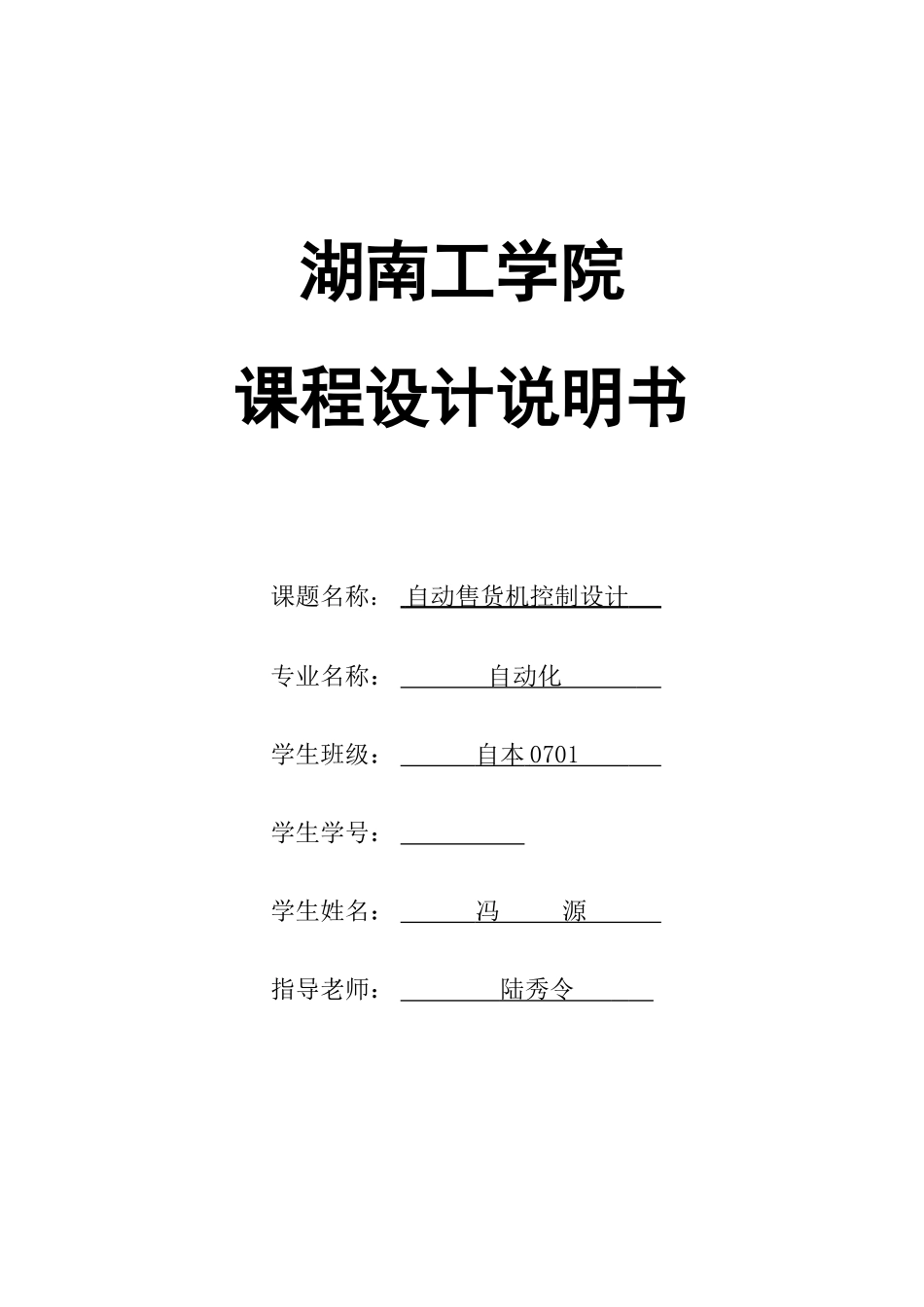

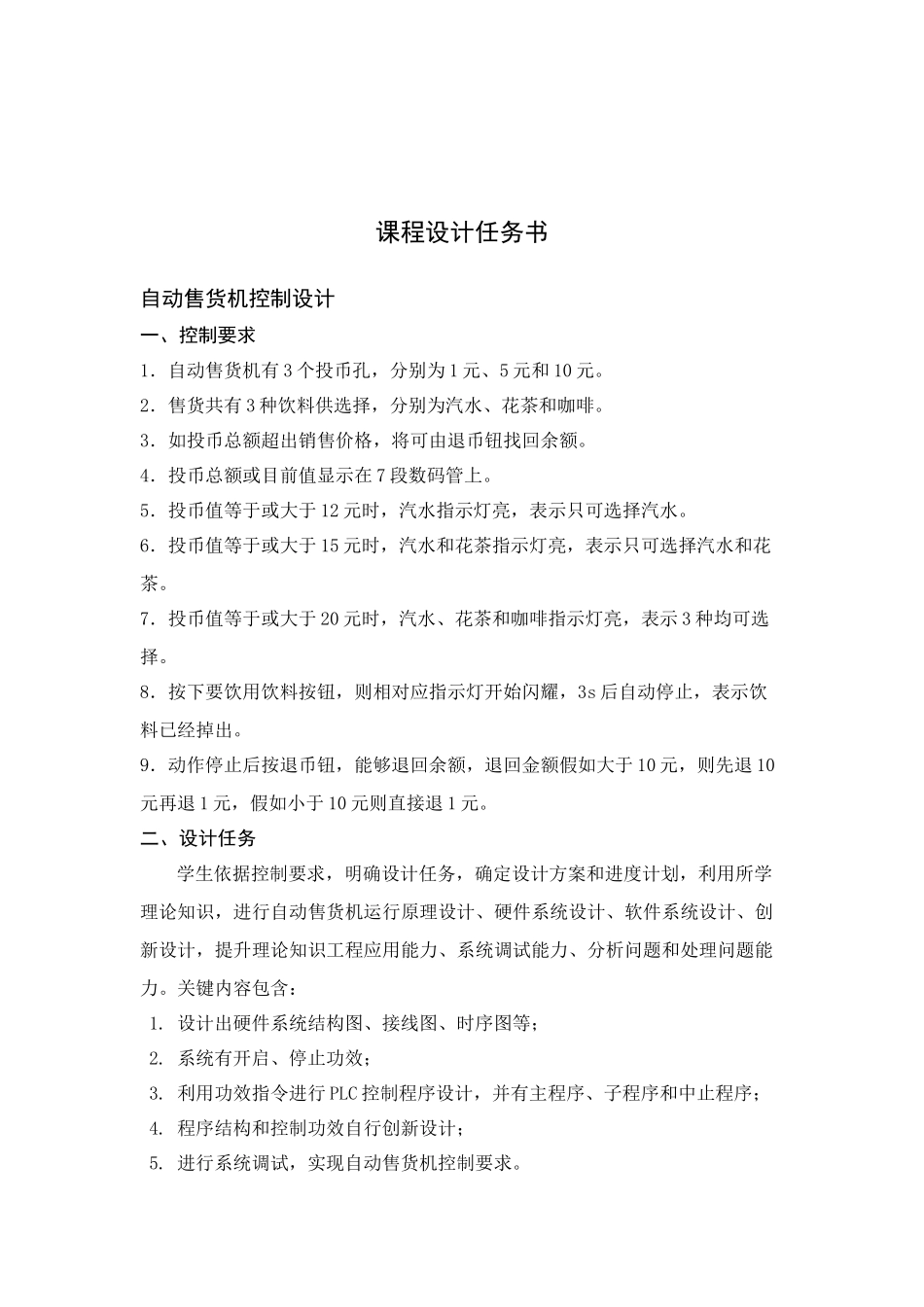

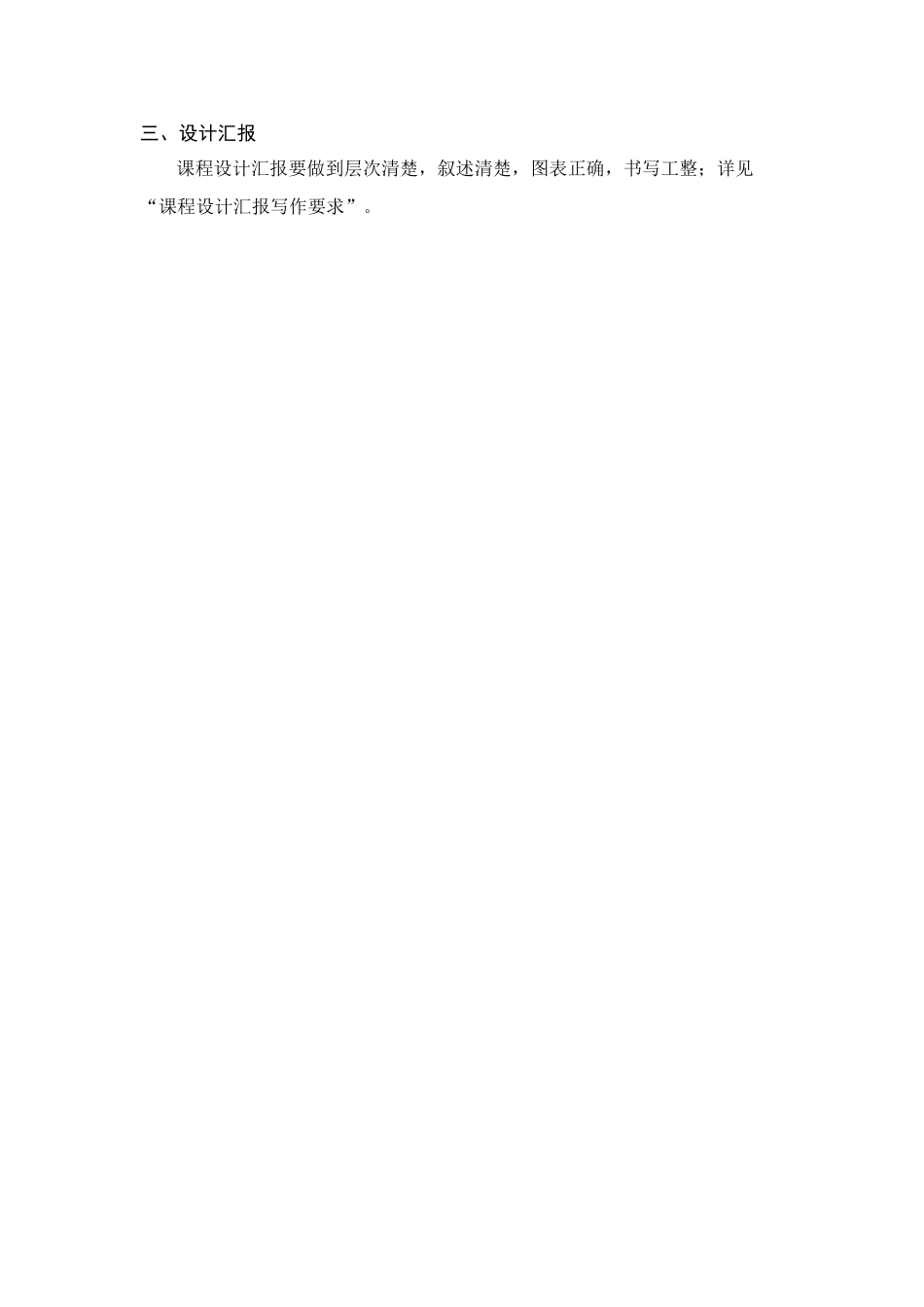

湖南工学院课程设计说明书 课题名称： 自动售货机控制设计 专业名称： 自动化 学生班级： 自本 0701 学生学号： 学生姓名： 冯 源 指导老师： 陆秀令 课程设计任务书自动售货机控制设计一、控制要求1．自动售货机有 3 个投币孔，分别为 1 元、5 元和 10 元。2．售货共有 3 种饮料供选择，分别为汽水、花茶和咖啡。3．如投币总额超出销售价格，将可由退币钮找回余额。4．投币总额或目前值显示在 7 段数码管上。5．投币值等于或大于 12 元时，汽水指示灯亮，表示只可选择汽水。6．投币值等于或大于 15 元时，汽水和花茶指示灯亮，表示只可选择汽水和花茶。7．投币值等于或大于 20 元时，汽水、花茶和咖啡指示灯亮，表示 3 种均可选择。8．按下要饮用饮料按钮，则相对应指示灯开始闪耀，3s 后自动停止，表示饮料已经掉出。9．动作停止后按退币钮，能够退回余额，退回金额假如大于 10 元，则先退 10元再退 1 元，假如小于 10 元则直接退 1 元。二、设计任务学生依据控制要求，明确设计任务，确定设计方案和进度计划，利用所学理论知识，进行自动售货机运行原理设计、硬件系统设计、软件系统设计、创新设计，提升理论知识工程应用能力、系统调试能力、分析问题和处理问题能力。关键内容包含：1. 设计出硬件系统结构图、接线图、时序图等；2. 系统有开启、停止功效；3. 利用功效指令进行 PLC 控制程序设计，并有主程序、子程序和中止程序；4. 程序结构和控制功效自行创新设计；5. 进行系统调试，实现自动售货机控制要求。三、设计汇报课程设计汇报要做到层次清楚，叙述清楚，图表正确，书写工整；详见“课程设计汇报写作要求”。目录第 1 章 绪论 ．．．．．．．．．．．．．．．．．．．．．．．．．．．． 11.1 引言 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 1 1.2 PLC控制系统设计编程要求 ．．．．．．．．．．．．．．．．．．． 2 1.3 PLC控制系统设计基础标准 ．．．．．．．．．．．．．．．．．．31.4 本人关键工作 ．．．．．．．．．．．．．．．．．．．．．．．．4第 2 章 自动售货机 PLC 控制系统硬件设计 ．．．．．．．．．．5 2.1 I/O 点统计 ．．．．．．．．．．．．．．．．．．．．．．．．．5 2.2 PLC 选型和 I/O 分配 ．．．．．．．．．．．．．．．．．．．．．5 2.3 自动售货机硬件线路设计．．．．．．．．．．．...
