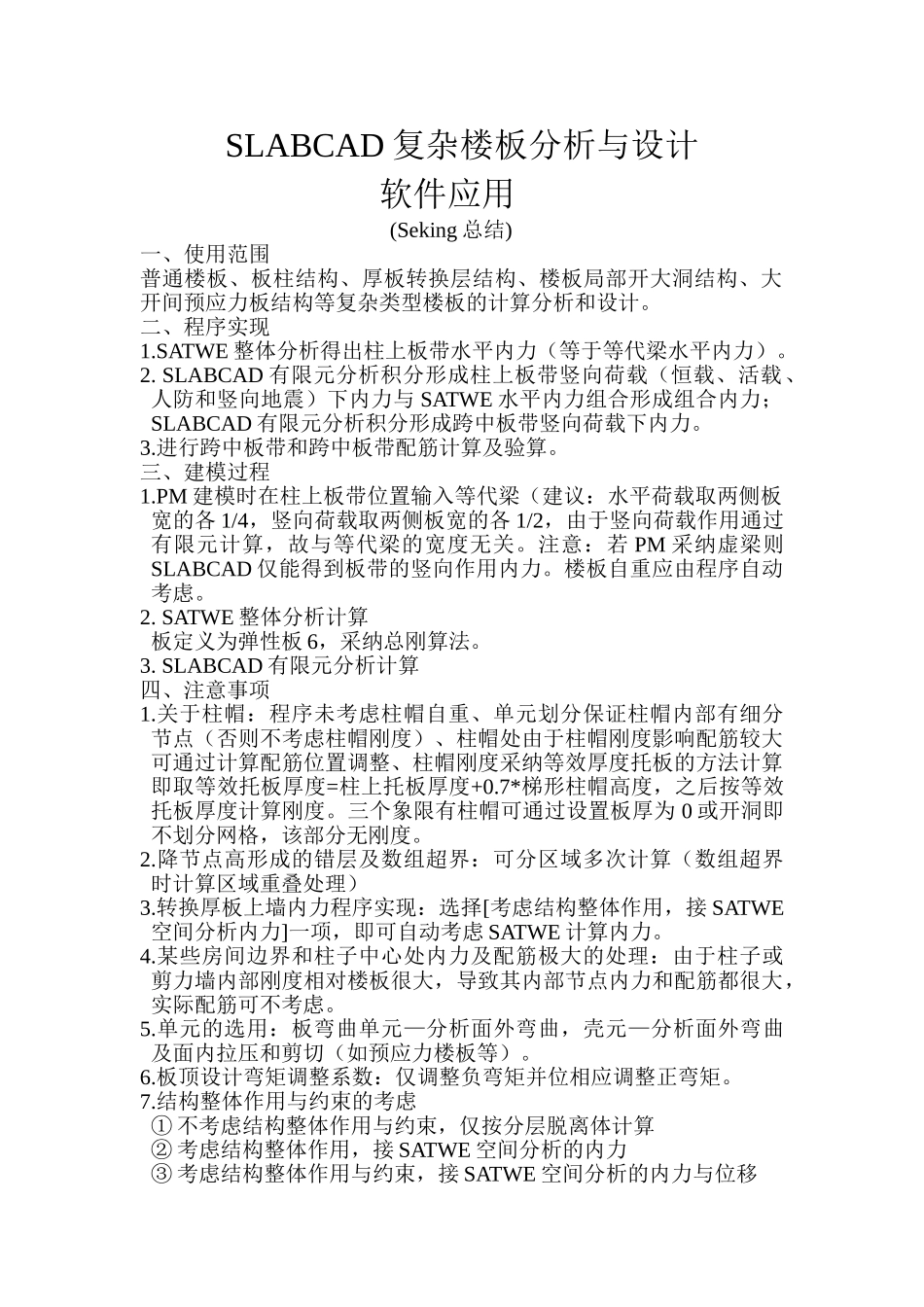

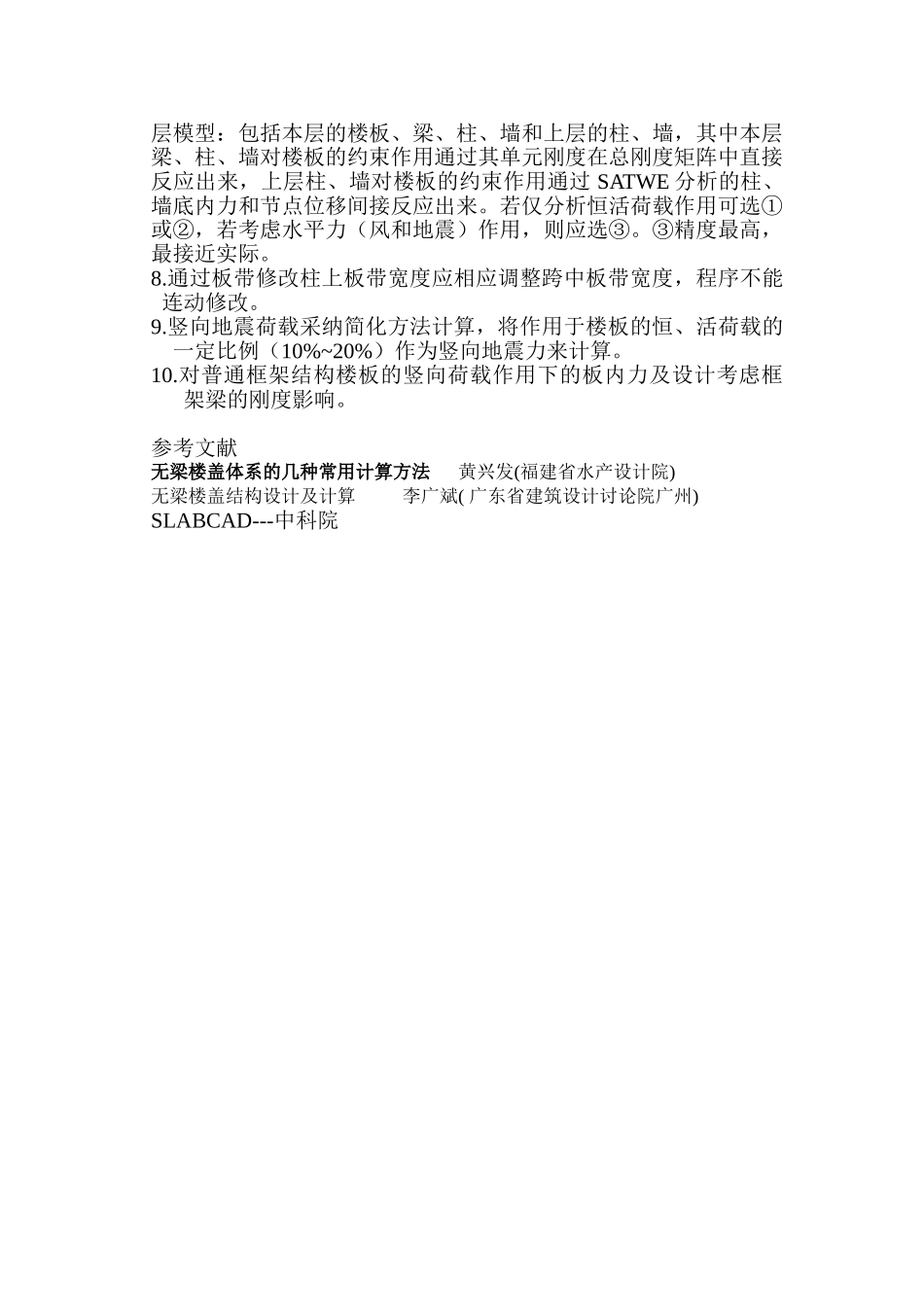

SLABCAD 复杂楼板分析与设计软件应用(Seking 总结)一、使用范围普通楼板、板柱结构、厚板转换层结构、楼板局部开大洞结构、大开间预应力板结构等复杂类型楼板的计算分析和设计。二、程序实现1.SATWE 整体分析得出柱上板带水平内力（等于等代梁水平内力）。2. SLABCAD 有限元分析积分形成柱上板带竖向荷载（恒载、活载、人防和竖向地震）下内力与 SATWE 水平内力组合形成组合内力；SLABCAD 有限元分析积分形成跨中板带竖向荷载下内力。3.进行跨中板带和跨中板带配筋计算及验算。三、建模过程1.PM 建模时在柱上板带位置输入等代梁（建议：水平荷载取两侧板宽的各 1/4，竖向荷载取两侧板宽的各 1/2，由于竖向荷载作用通过有限元计算，故与等代梁的宽度无关。注意：若 PM 采纳虚梁则SLABCAD 仅能得到板带的竖向作用内力。楼板自重应由程序自动考虑。2. SATWE 整体分析计算 板定义为弹性板 6，采纳总刚算法。3. SLABCAD 有限元分析计算 四、注意事项1.关于柱帽：程序未考虑柱帽自重、单元划分保证柱帽内部有细分节点（否则不考虑柱帽刚度）、柱帽处由于柱帽刚度影响配筋较大可通过计算配筋位置调整、柱帽刚度采纳等效厚度托板的方法计算即取等效托板厚度=柱上托板厚度+0.7*梯形柱帽高度，之后按等效托板厚度计算刚度。三个象限有柱帽可通过设置板厚为 0 或开洞即不划分网格，该部分无刚度。2.降节点高形成的错层及数组超界：可分区域多次计算（数组超界时计算区域重叠处理）3.转换厚板上墙内力程序实现：选择[考虑结构整体作用，接 SATWE空间分析内力]一项，即可自动考虑 SATWE 计算内力。4.某些房间边界和柱子中心处内力及配筋极大的处理：由于柱子或剪力墙内部刚度相对楼板很大，导致其内部节点内力和配筋都很大，实际配筋可不考虑。5.单元的选用：板弯曲单元—分析面外弯曲，壳元—分析面外弯曲及面内拉压和剪切（如预应力楼板等）。6.板顶设计弯矩调整系数：仅调整负弯矩并位相应调整正弯矩。7.结构整体作用与约束的考虑 ① 不考虑结构整体作用与约束，仅按分层脱离体计算② 考虑结构整体作用，接 SATWE 空间分析的内力③ 考虑结构整体作用与约束，接 SATWE 空间分析的内力与位移层模型：包括本层的楼板、梁、柱、墙和上层的柱、墙，其中本层梁、柱、墙对楼板的约束作用通过其单元刚度在总刚度矩阵中直接 反应出来，上层柱、墙对楼板的约束作用通过 SATWE 分析的柱、墙底内力和节点位移间接反应出来。若仅分析...
