strat软件讲义之建筑结构专用后处理模块archi

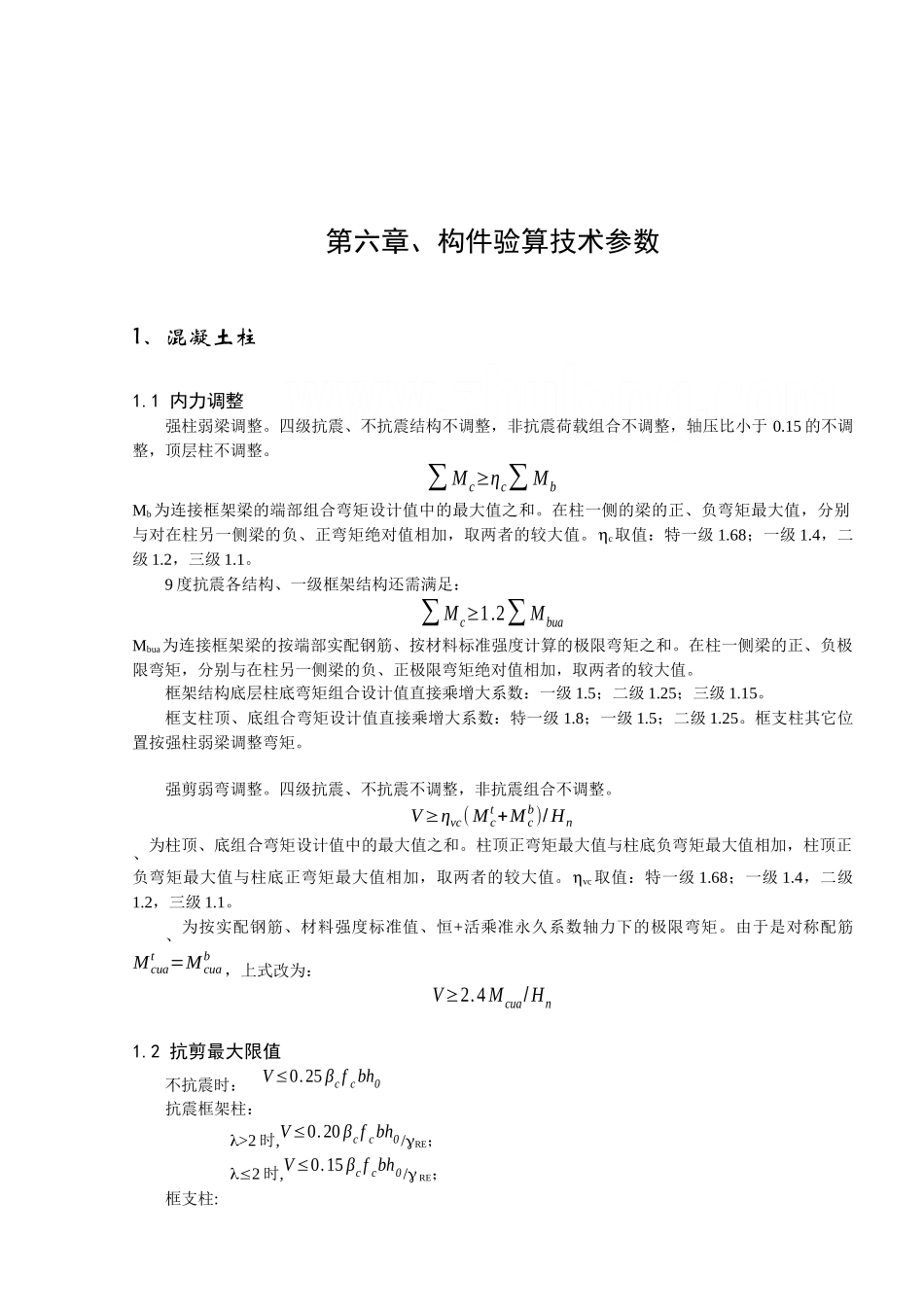

第六章、构件验算技术参数1、混凝土柱1.1 内力调整强柱弱梁调整。四级抗震、不抗震结构不调整，非抗震荷载组合不调整，轴压比小于 0.15 的不调整，顶层柱不调整。∑ Mc≥ηc∑ MbMb为连接框架梁的端部组合弯矩设计值中的最大值之和。在柱一侧的梁的正、负弯矩最大值，分别与对在柱另一侧梁的负、正弯矩绝对值相加，取两者的较大值。hc取值：特一级 1.68；一级 1.4，二级 1.2，三级 1.1。9 度抗震各结构、一级框架结构还需满足：∑ Mc≥1.2∑ MbuaMbua为连接框架梁的按端部实配钢筋、按材料标准强度计算的极限弯矩之和。在柱一侧梁的正、负极限弯矩，分别与在柱另一侧梁的负、正极限弯矩绝对值相加，取两者的较大值。框架结构底层柱底弯矩组合设计值直接乘增大系数：一级 1.5；二级 1.25；三级 1.15。框支柱顶、底组合弯矩设计值直接乘增大系数：特一级 1.8；一级 1.5；二级 1.25。框支柱其它位置按强柱弱梁调整弯矩。强剪弱弯调整。四级抗震、不抗震不调整，非抗震组合不调整。V≥ηvc( M ct +M cb)/ Hn、为柱顶、底组合弯矩设计值中的最大值之和。柱顶正弯矩最大值与柱底负弯矩最大值相加，柱顶正负弯矩最大值与柱底正弯矩最大值相加，取两者的较大值。hvc取值：特一级 1.68；一级 1.4，二级1.2，三级 1.1。、为按实配钢筋、材料强度标准值、恒+活乘准永久系数轴力下的极限弯矩。由于是对称配筋M cuat=M cuab，上式改为：V≥2.4 Mcua/Hn1.2 抗剪最大限值不抗震时：V≤0.25 βcf cbh0抗震框架柱：>2 时,V≤0.20 βcf cbh0/RE；2 时,V≤0.15 βcf cbh0/ RE；框支柱:不抗震时，V≤0.20 βcf cbh0/RE；抗震时，V≤0.15 βcf cbh0/ RE；超过这些值时，为抗剪超限。1.3 配筋计算柱取顶、底端的工况内力分别进行调整、组合，并分别计算配筋，取两者的较大值最为最终计算结果输出。轴力、弯矩作用下柱正截面受力按对称配筋，小偏心迭代法精确计算。矩形截面先按单面配筋，然后按双偏压进行校核，不满足的按双偏压压计算结果两侧配筋比例增大。非矩形的异型截面柱，等效成分段矩形截面计算，小偏心迭代精确计算。大小偏心采纳精确的推断依据：取受压区高度为按界限受压区高度，按截面弯矩平衡计算配筋，再计算已知受压区高度、配筋下的轴力 Nc，与设计轴力 N 比较。NcN 为大偏压，否则为小偏压。对于小偏压中轴力较大、弯矩较小、中和轴位于截面以外，且压弯无法平衡的情况，按轴压配筋...
