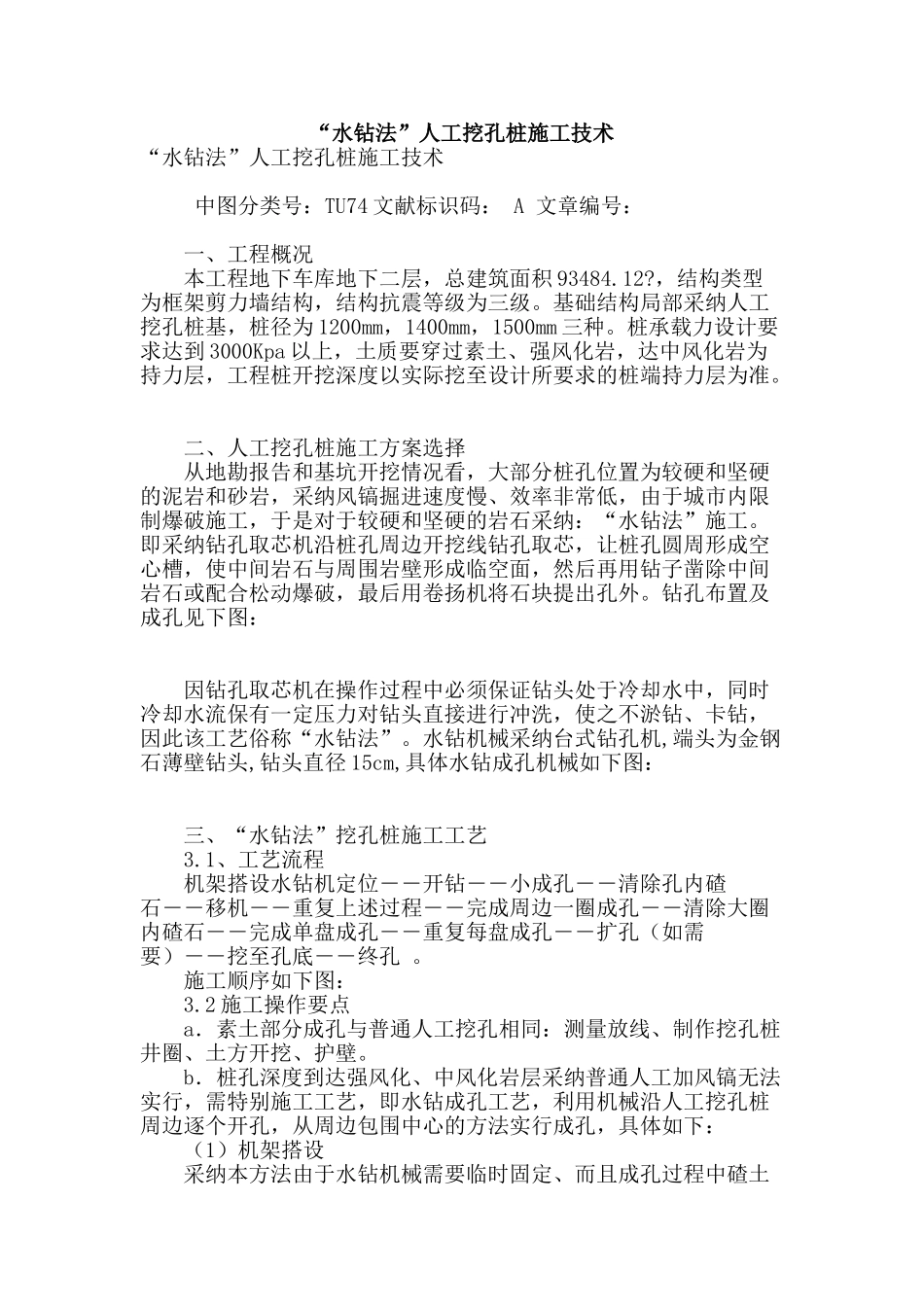

“水钻法”人工挖孔桩施工技术“水钻法”人工挖孔桩施工技术 中图分类号：TU74 文献标识码： A 文章编号： 一、工程概况 本工程地下车库地下二层，总建筑面积 93484.12?，结构类型为框架剪力墙结构，结构抗震等级为三级。基础结构局部采纳人工挖孔桩基，桩径为 1200mm，1400mm，1500mm 三种。桩承载力设计要求达到 3000Kpa 以上，土质要穿过素土、强风化岩，达中风化岩为持力层，工程桩开挖深度以实际挖至设计所要求的桩端持力层为准。 二、人工挖孔桩施工方案选择 从地勘报告和基坑开挖情况看，大部分桩孔位置为较硬和坚硬的泥岩和砂岩，采纳风镐掘进速度慢、效率非常低，由于城市内限制爆破施工，于是对于较硬和坚硬的岩石采纳：“水钻法”施工。即采纳钻孔取芯机沿桩孔周边开挖线钻孔取芯，让桩孔圆周形成空心槽，使中间岩石与周围岩壁形成临空面，然后再用钻子凿除中间岩石或配合松动爆破，最后用卷扬机将石块提出孔外。钻孔布置及成孔见下图： 因钻孔取芯机在操作过程中必须保证钻头处于冷却水中，同时冷却水流保有一定压力对钻头直接进行冲洗，使之不淤钻、卡钻，因此该工艺俗称“水钻法”。水钻机械采纳台式钻孔机,端头为金钢石薄壁钻头,钻头直径 15cm,具体水钻成孔机械如下图： 三、“水钻法”挖孔桩施工工艺 3.1、工艺流程 机架搭设水钻机定位――开钻――小成孔――清除孔内碴石――移机――重复上述过程――完成周边一圈成孔――清除大圈内碴石――完成单盘成孔――重复每盘成孔――扩孔（如需要）――挖至孔底――终孔 。 施工顺序如下图： 3.2 施工操作要点 a．素土部分成孔与普通人工挖孔相同：测量放线、制作挖孔桩井圈、土方开挖、护壁。 b．桩孔深度到达强风化、中风化岩层采纳普通人工加风镐无法实行，需特别施工工艺，即水钻成孔工艺，利用机械沿人工挖孔桩周边逐个开孔，从周边包围中心的方法实行成孔，具体如下： （1）机架搭设 采纳本方法由于水钻机械需要临时固定、而且成孔过程中碴土需要吊运，所以需要搭设钢管脚手架，以保证水钻机械固定需要和安置吊运碴土的定滑轮装置。 （2)水钻机械定位 沿桩周边靠孔边，先定位，定位以保证孔桩的有效直径为原则； （3)调整机械杆件垂直度 定位后,调整杆件垂直度,利用顶撑,上端与钢管架上的方木顶紧,下端与人工挖孔桩面层顶紧。 如右图： （4)钻孔 开动电动机，在压力柄加压下，钻筒沿着钻杆下钻，在钻筒飞转的同时，为保护钻筒端口的刀片发热温度...
