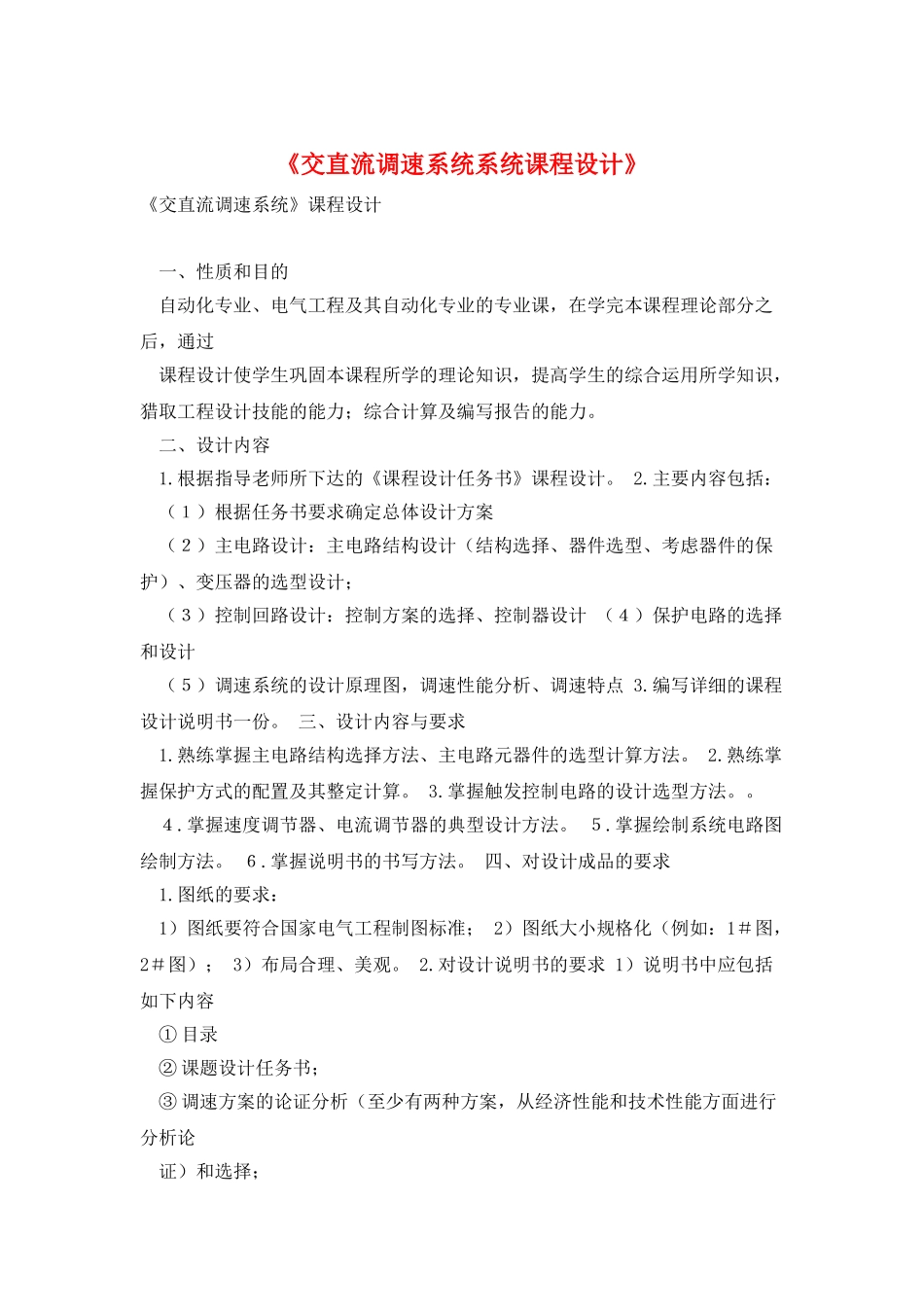

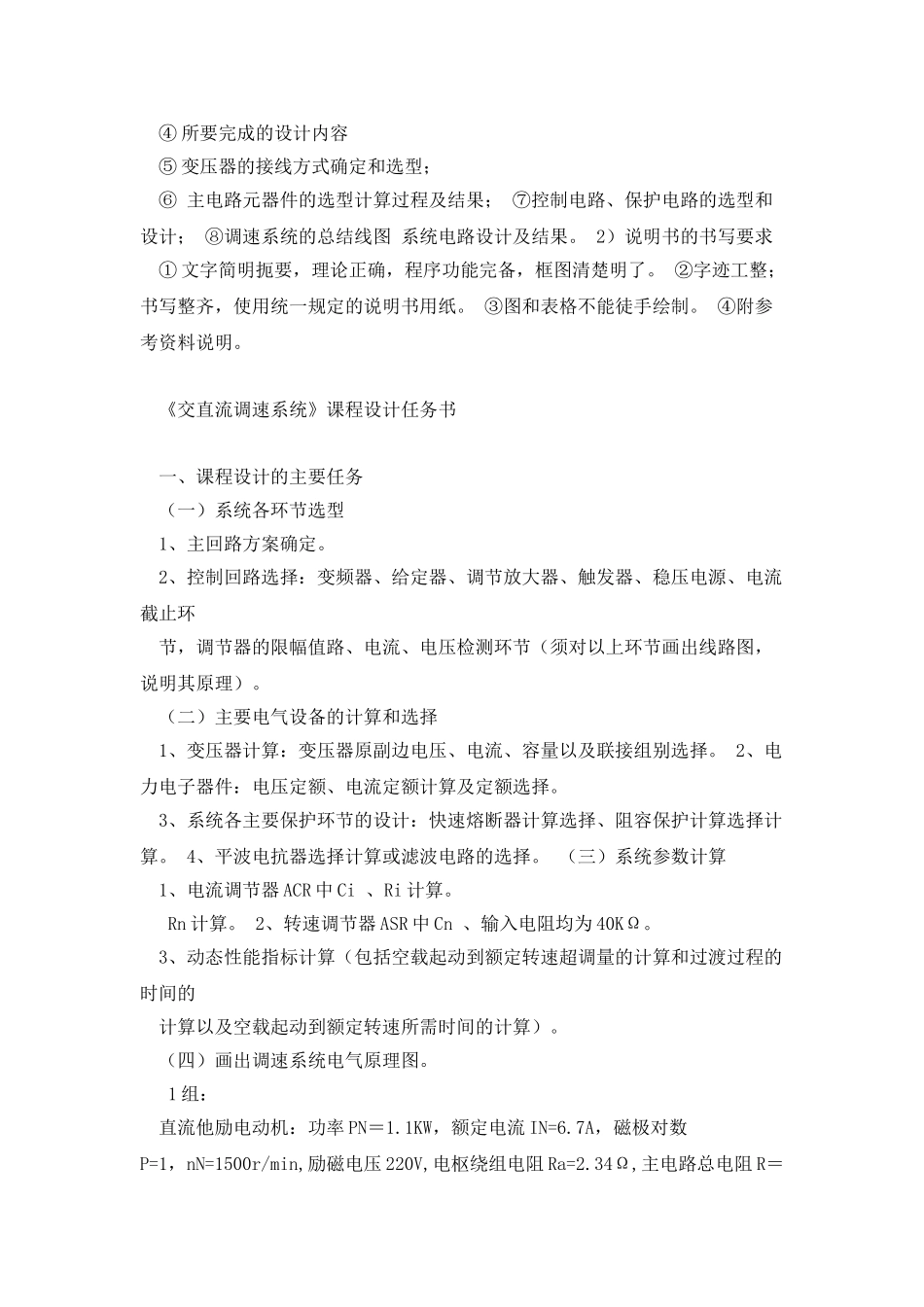

《交直流调速系统系统课程设计》《交直流调速系统》课程设计 一、性质和目的 自动化专业、电气工程及其自动化专业的专业课，在学完本课程理论部分之后，通过 课程设计使学生巩固本课程所学的理论知识，提高学生的综合运用所学知识，猎取工程设计技能的能力；综合计算及编写报告的能力。 二、设计内容 1.根据指导老师所下达的《课程设计任务书》课程设计。 2.主要内容包括： （１）根据任务书要求确定总体设计方案 （２）主电路设计：主电路结构设计（结构选择、器件选型、考虑器件的保护）、变压器的选型设计； （３）控制回路设计：控制方案的选择、控制器设计 （４）保护电路的选择和设计 （５）调速系统的设计原理图，调速性能分析、调速特点 3.编写详细的课程设计说明书一份。 三、设计内容与要求 1.熟练掌握主电路结构选择方法、主电路元器件的选型计算方法。 2.熟练掌握保护方式的配置及其整定计算。 3.掌握触发控制电路的设计选型方法。。 ４.掌握速度调节器、电流调节器的典型设计方法。 ５.掌握绘制系统电路图绘制方法。 ６.掌握说明书的书写方法。 四、对设计成品的要求 1.图纸的要求： 1）图纸要符合国家电气工程制图标准； 2）图纸大小规格化（例如：1＃图，2＃图）； 3）布局合理、美观。 2.对设计说明书的要求 1）说明书中应包括如下内容 ① 目录 ② 课题设计任务书； ③ 调速方案的论证分析（至少有两种方案，从经济性能和技术性能方面进行分析论 证）和选择； ④ 所要完成的设计内容 ⑤ 变压器的接线方式确定和选型； ⑥ 主电路元器件的选型计算过程及结果； ⑦控制电路、保护电路的选型和设计； ⑧调速系统的总结线图 系统电路设计及结果。 2）说明书的书写要求 ① 文字简明扼要，理论正确，程序功能完备，框图清楚明了。 ②字迹工整；书写整齐，使用统一规定的说明书用纸。 ③图和表格不能徒手绘制。 ④附参考资料说明。 《交直流调速系统》课程设计任务书 一、课程设计的主要任务 （一）系统各环节选型 1、主回路方案确定。 2、控制回路选择：变频器、给定器、调节放大器、触发器、稳压电源、电流截止环 节，调节器的限幅值路、电流、电压检测环节（须对以上环节画出线路图，说明其原理）。 （二）主要电气设备的计算和选择 1、变压器计算：变压器原副边电压、电流、容量以及联接组别选择。 2、电力电子器件：电压定额、电流定额计算及定额选择。 3、系统各主要保护...
