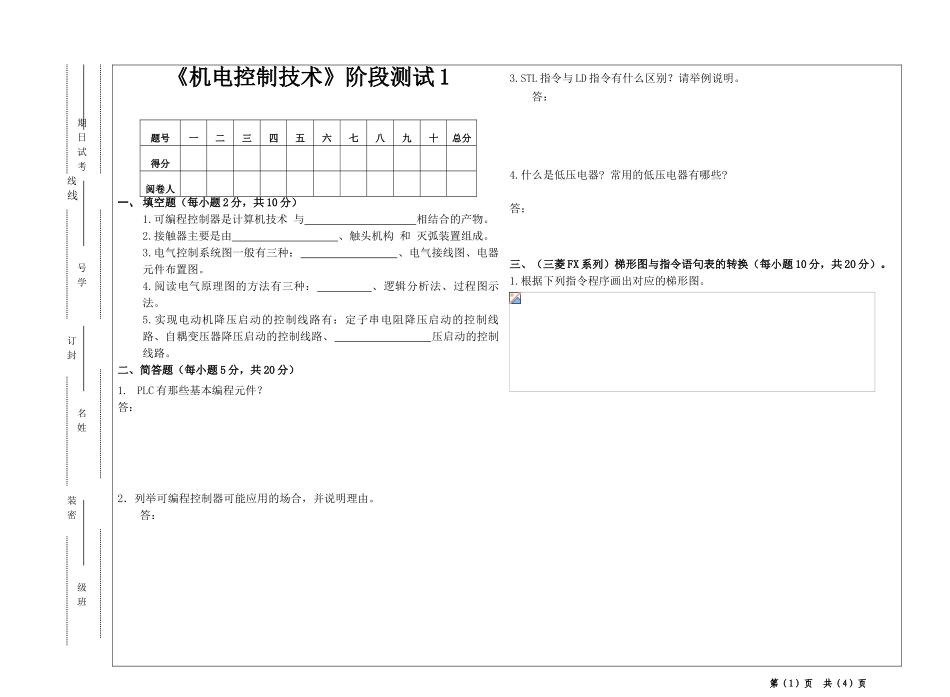

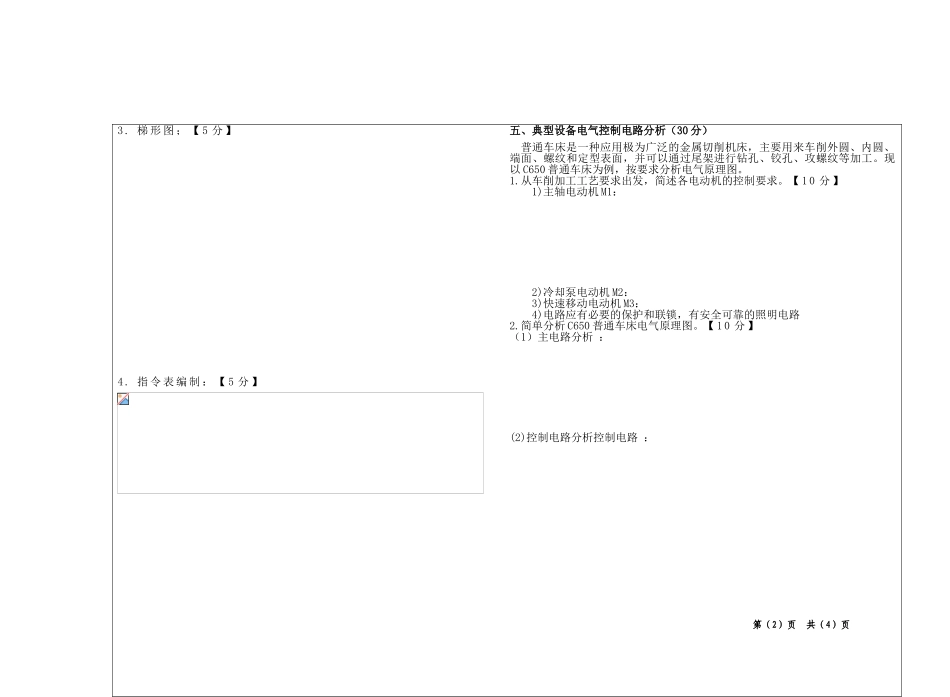

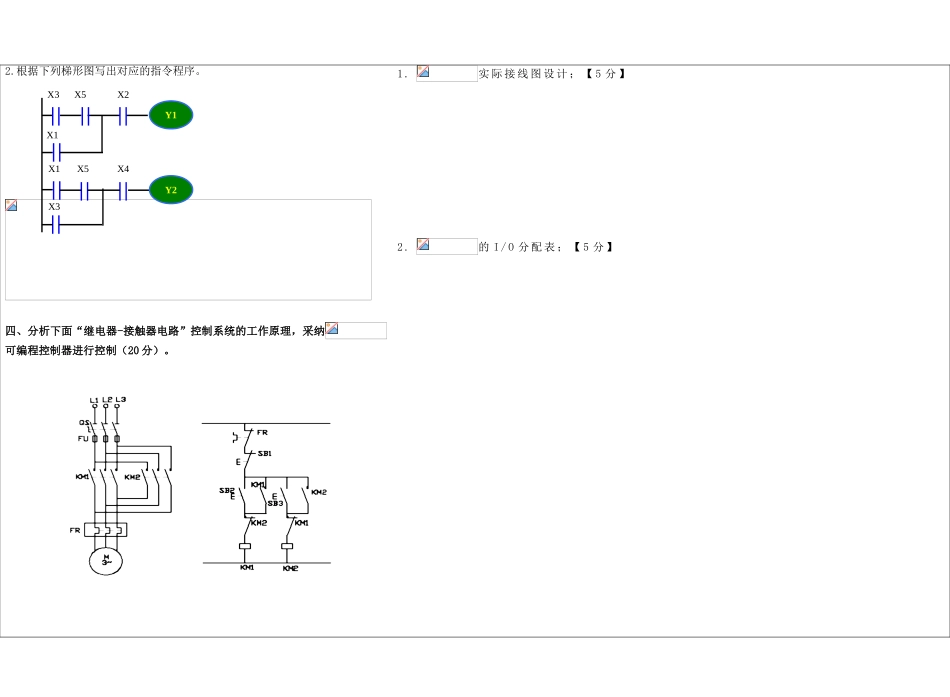

期日试考 线 线号学 订 封名姓 装 密级班 《机电控制技术》阶段测试 1题号一二三四五六七八九十总分得分阅卷人一、 填空题（每小题 2 分，共 10 分）1.可编程控制器是计算机技术 与 相结合的产物。2.接触器主要是由 、触头机构 和 灭弧装置组成。3.电气控制系统图一般有三种： 、电气接线图、电器元件布置图。4.阅读电气原理图的方法有三种： 、逻辑分析法、过程图示法。5.实现电动机降压启动的控制线路有：定子串电阻降压启动的控制线路、自耦变压器降压启动的控制线路、 压启动的控制线路。二、简答题（每小题 5 分，共 20 分）1. PLC 有那些基本编程元件？答： 2．列举可编程控制器可能应用的场合，并说明理由。答： 3.STL 指令与 LD 指令有什么区别？请举例说明。答： 4.什么是低压电器? 常用的低压电器有哪些?答： 三、（三菱 FX 系列）梯形图与指令语句表的转换（每小题 10 分，共 20 分）。1.根据下列指令程序画出对应的梯形图。第（1）页 共（4）页 2.根据下列梯形图写出对应的指令程序。四、分析下面“继电器-接触器电路”控制系统的工作原理，采纳可编程控制器进行控制（20 分）。1 .实 际 接 线 图 设 计 ； 【 5 分 】2 .的 I / O 分 配 表 ； 【 5 分 】 Y1Y2X3X5X2X1X1X5X4X3 3 . 梯 形 图 ； 【 5 分 】4 . 指 令 表 编 制 ： 【 5 分 】五、典型设备电气控制电路分析（30 分）普通车床是一种应用极为广泛的金属切削机床，主要用来车削外圆、内圆、端面、螺纹和定型表面，并可以通过尾架进行钻孔、铰孔、攻螺纹等加工。现以 C650 普通车床为例，按要求分析电气原理图。1.从车削加工工艺要求出发，简述各电动机的控制要求。【 1 0 分 】1)主轴电动机 M1： 2)冷却泵电动机 M2： 3)快速移动电动机 M3： 4)电路应有必要的保护和联锁，有安全可靠的照明电路2.简单分析 C650 普通车床电气原理图。【 1 0 分 】（1）主电路分析 ： (2)控制电路分析控制电路 ： 第（2）页 共（4）页 第（3）页 共（4）页3.主电动机的点动调整控制电路分析，包括点动和制动两个过程。【 1 0 分 】 按下 SB2 → →→→当转速达到速度继电器 KS 动作值时，KS 正转触头 KS-1 闭合，为点动停止反接制动作准备。松开 SB2 →→→ →→ →反接制动结束。附图：C650 电气原理图第（3）页 共（4）页
