三极管共射放大电路实验报告VIP专享

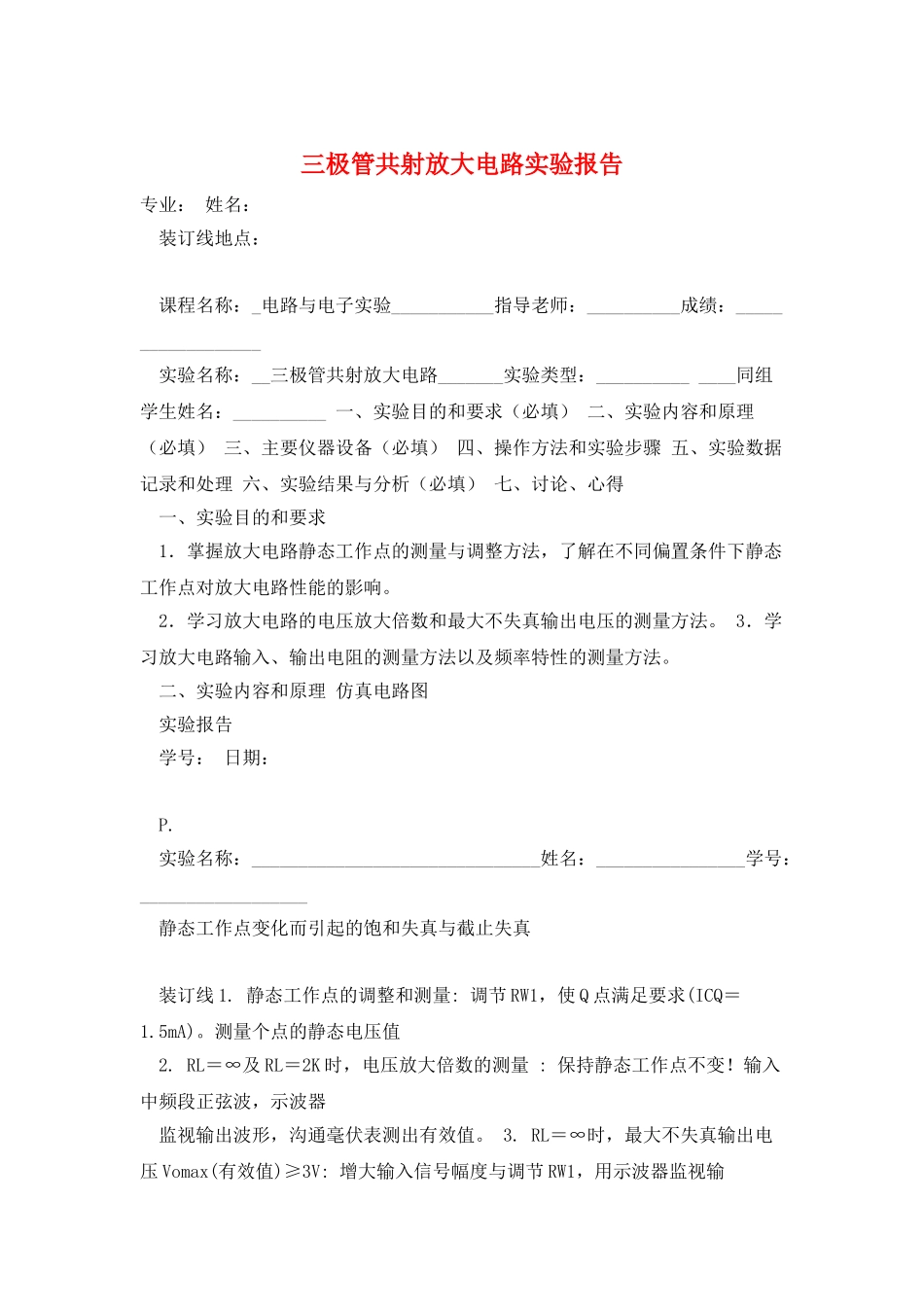

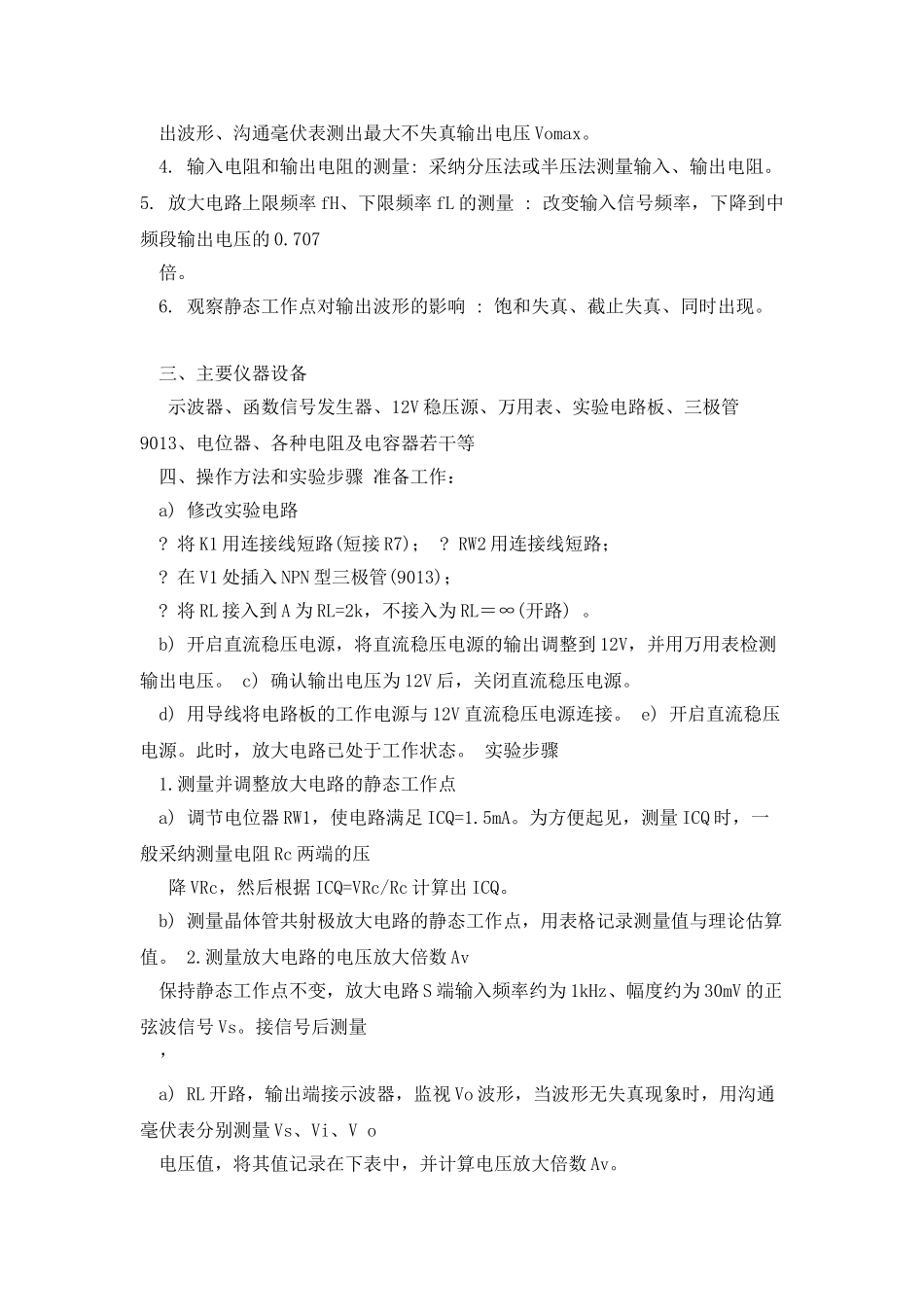

三极管共射放大电路实验报告专业： 姓名： 装订线地点： 课程名称：_电路与电子实验___________指导老师：__________成绩：__________________ 实验名称：__三极管共射放大电路_______实验类型：__________ ____同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 一、实验目的和要求 1．掌握放大电路静态工作点的测量与调整方法，了解在不同偏置条件下静态工作点对放大电路性能的影响。 2．学习放大电路的电压放大倍数和最大不失真输出电压的测量方法。 3．学习放大电路输入、输出电阻的测量方法以及频率特性的测量方法。 二、实验内容和原理 仿真电路图 实验报告 学号： 日期： P. 实验名称：_______________________________姓名：________________学号：__________________ 静态工作点变化而引起的饱和失真与截止失真 装订线 1. 静态工作点的调整和测量: 调节 RW1，使 Q 点满足要求(ICQ＝1.5mA)。测量个点的静态电压值 2. RL＝∞及 RL＝2K 时，电压放大倍数的测量 : 保持静态工作点不变！输入中频段正弦波，示波器 监视输出波形，沟通毫伏表测出有效值。 3. RL＝∞时，最大不失真输出电压 Vomax(有效值)≥3V: 增大输入信号幅度与调节 RW1，用示波器监视输 出波形、沟通毫伏表测出最大不失真输出电压 Vomax。 4. 输入电阻和输出电阻的测量: 采纳分压法或半压法测量输入、输出电阻。 5. 放大电路上限频率 fH、下限频率 fL 的测量 : 改变输入信号频率，下降到中频段输出电压的 0.707 倍。 6. 观察静态工作点对输出波形的影响 : 饱和失真、截止失真、同时出现。 三、主要仪器设备 示波器、函数信号发生器、12V 稳压源、万用表、实验电路板、三极管9013、电位器、各种电阻及电容器若干等 四、操作方法和实验步骤 准备工作： a) 修改实验电路 ? 将 K1 用连接线短路(短接 R7)； ? RW2 用连接线短路； ? 在 V1 处插入 NPN 型三极管(9013)； ? 将 RL 接入到 A 为 RL=2k，不接入为 RL＝∞(开路) 。 b) 开启直流稳压电源，将直流稳压电源的输出调整到 12V，并用万用表检测输出电压。 c) 确认输出电压为 12V 后，关闭直流稳压电源。 d) 用导线将电路板的工作电源与 12V 直流稳压电源连接。 e)...
