三段保护和四段保护

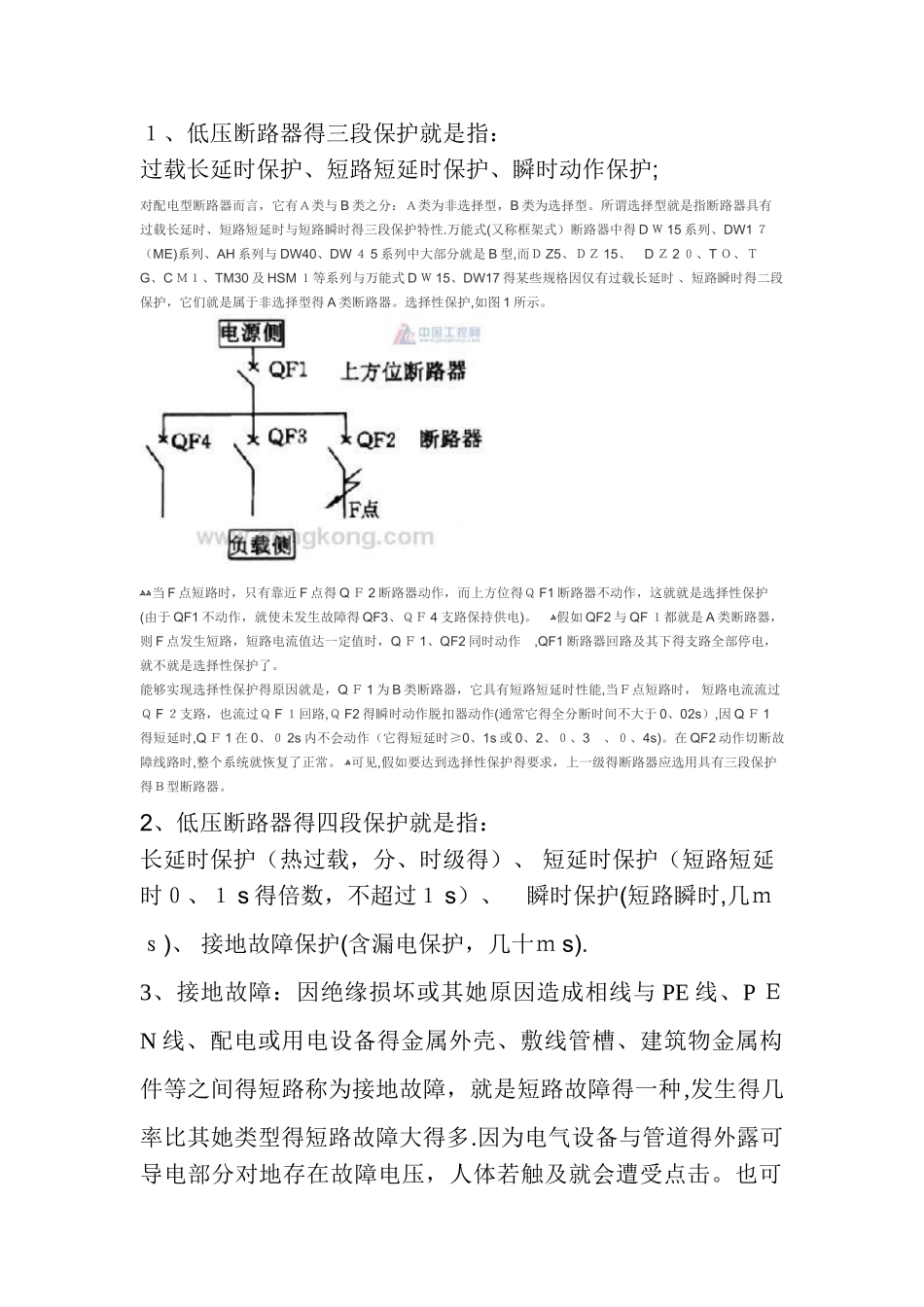

１、低压断路器得三段保护就是指：过载长延时保护、短路短延时保护、瞬时动作保护;对配电型断路器而言，它有Ａ类与 B 类之分：Ａ类为非选择型，B 类为选择型。所谓选择型就是指断路器具有过载长延时、短路短延时与短路瞬时得三段保护特性.万能式(又称框架式）断路器中得 D Ｗ 15 系列、DW1 ７（ME)系列、AH 系列与 DW40、DW ４ 5 系列中大部分就是 B 型,而Ｄ Z5、ＤＺ 15、 D Ｚ 2 ０、T Ｏ、ＴG、C Ｍ１、TM30 及 HSM １等系列与万能式 D Ｗ 15、DW17 得某些规格因仅有过载长延时 、短路瞬时得二段保护，它们就是属于非选择型得 A 类断路器。选择性保护,如图 1 所示。 ﻫﻫ当 F 点短路时，只有靠近 F 点得 Q Ｆ 2 断路器动作，而上方位得Ｑ F1 断路器不动作，这就就是选择性保护(由于 QF1 不动作，就使未发生故障得 QF3、ＱＦ 4 支路保持供电)。 ﻫ假如 QF2 与 QF １都就是 A 类断路器，则 F 点发生短路，短路电流值达一定值时，Q Ｆ 1、QF2 同时动作 ,QF1 断路器回路及其下得支路全部停电，就不就是选择性保护了。 能够实现选择性保护得原因就是，Q Ｆ 1 为 B 类断路器，它具有短路短延时性能,当Ｆ点短路时， 短路电流流过Ｑ F ２支路，也流过Ｑ F １回路,Ｑ F2 得瞬时动作脱扣器动作(通常它得全分断时间不大于 0、02s）,因 Q Ｆ 1得短延时,Q Ｆ 1 在 0、０ 2s 内不会动作（它得短延时≥0、1s 或 0、2、０、3 、０、4s)。在 QF2 动作切断故障线路时,整个系统就恢复了正常。 ﻫ可见,假如要达到选择性保护得要求，上一级得断路器应选用具有三段保护得Ｂ型断路器。2、低压断路器得四段保护就是指：长延时保护（热过载，分、时级得）、 短延时保护（短路短延时０、１ s 得倍数，不超过１ s）、 瞬时保护(短路瞬时,几ｍｓ)、 接地故障保护(含漏电保护，几十ｍ s).3、接地故障：因绝缘损坏或其她原因造成相线与 PE 线、P ＥN 线、配电或用电设备得金属外壳、敷线管槽、建筑物金属构件等之间得短路称为接地故障，就是短路故障得一种,发生得几率比其她类型得短路故障大得多.因为电气设备与管道得外露可导电部分对地存在故障电压，人体若触及就会遭受点击。也可因故障点得电弧引起火灾。4、漏电保护:就是接地故障得一种，只就是漏电流相对比较小，用来保护人员免受损害得一种保护装置,一般漏电流得大小设置为 30m Ａ。一般人体流过得电流到...
