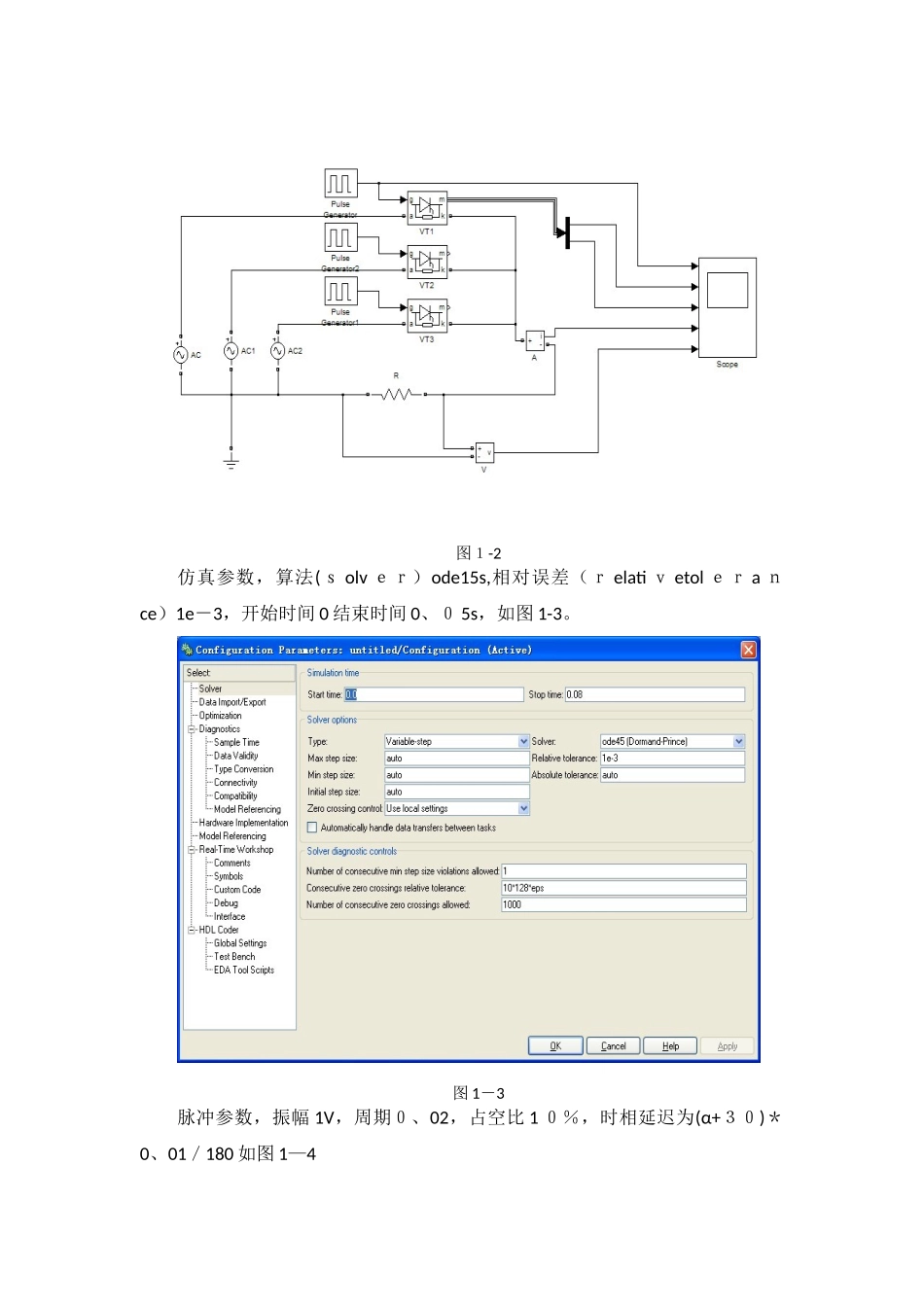

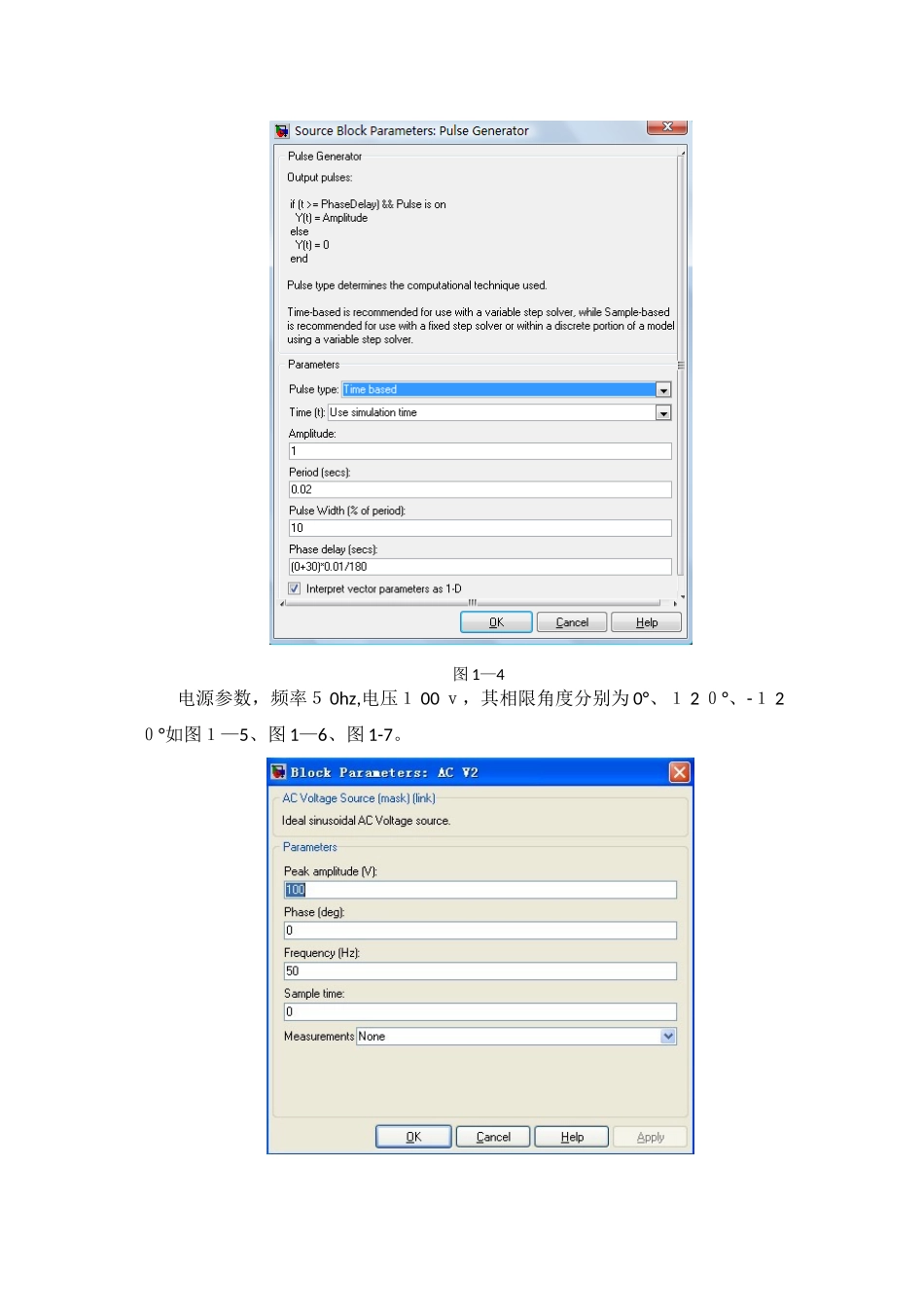

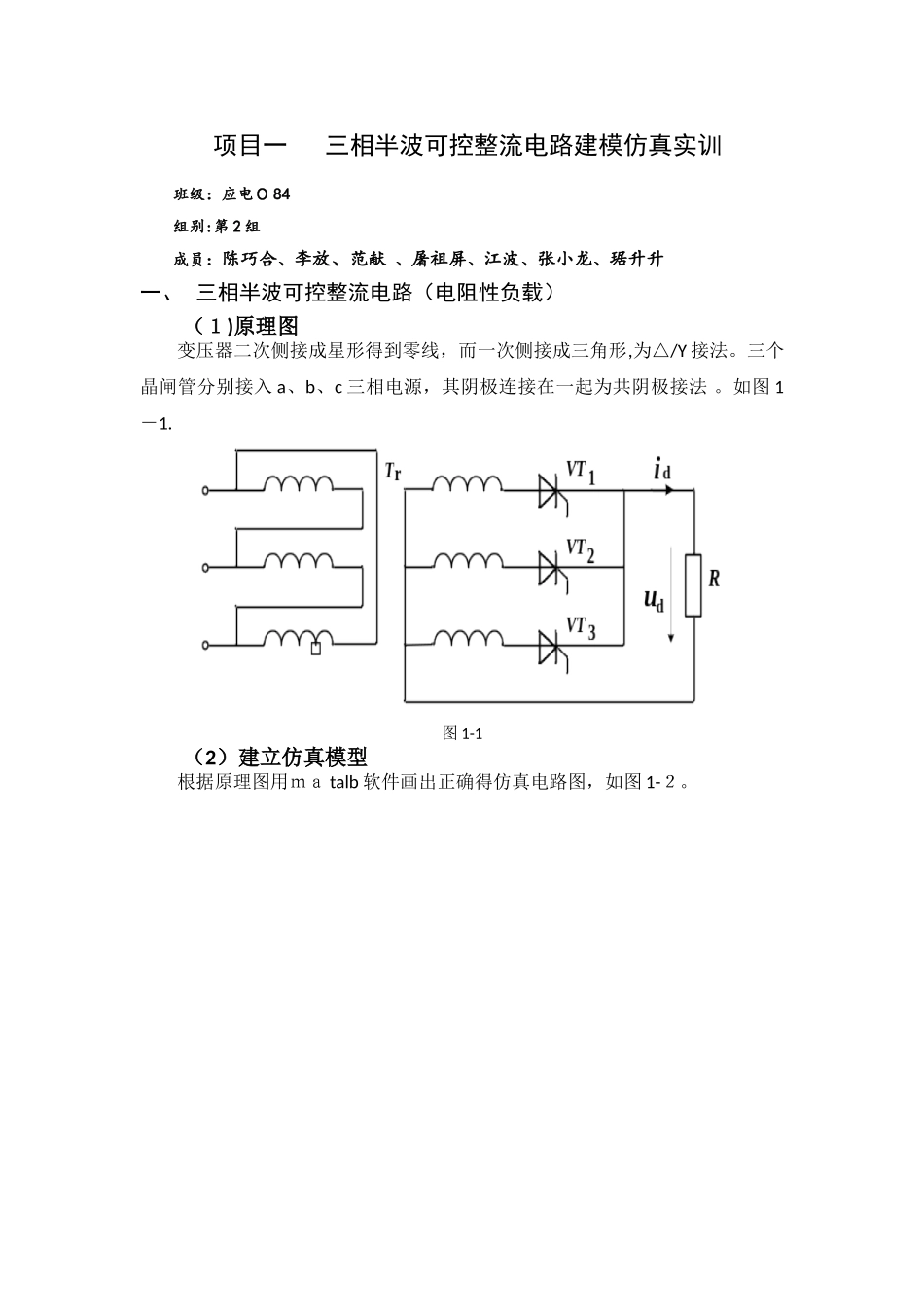

项目一 三相半波可控整流电路建模仿真实训班级：应电０ 84组别:第 2 组成员：陈巧合、李放、范献 、屠祖屏、江波、张小龙、琚升升 一、 三相半波可控整流电路（电阻性负载）（１)原理图变压器二次侧接成星形得到零线，而一次侧接成三角形,为△/Y 接法。三个晶闸管分别接入 a、b、c 三相电源，其阴极连接在一起为共阴极接法 。如图 1－1.图 1-1（2）建立仿真模型根据原理图用ｍａ talb 软件画出正确得仿真电路图，如图 1-２。图１-2仿真参数，算法(ｓ olv ｅｒ）ode15s,相对误差（ｒ elati ｖ etol ｅｒ a ｎce）1e－3，开始时间 0 结束时间 0、０ 5s，如图 1-3。图 1－3脉冲参数，振幅 1V，周期０、02，占空比 1 ０％，时相延迟为(α+３０)＊0、01／180 如图 1—4图 1—4电源参数，频率５ 0hz,电压１ 00 ｖ，其相限角度分别为 0°、１ 2 ０°、-１ 2０°如图１—5、图 1—6、图 1-7。图１－5 图 1－6 图 1-7晶闸管参数，如图 1-8图 1-8（3）仿真参数设置设置触发脉冲 α 分别为 0°、30°、６０°、９ 0°。与其产生得相应波形分别如图 1—9、图 1-１ 0、图 1-11、图 1－1 ２.在波形图中第一列波为脉冲波形,第二列波为流过晶闸管电流波形,第三列波为晶闸管电压波形，第四列波为负载电流波形与负载电压波形。图 1-9图 1－１ 0图 1—11图 1－12(4）小结a =0°时得工作原理分析:晶闸管得电压波形，由 3 段组成: 第 1 段,Ｖ T １导通期间，为一管压降,可近似为 uT1=0 第 2 段，在 V Ｔ 1关断后，VT ２导通期间,u Ｔ 1=u ａ-ub=ua ｂ,为一段线电压。 第 3 段,在 VT3导通期间,ｕＴ 1=u ａ—ｕ c=ｕａ c ,为另一段线电压。a = 3 ０°时得波形负载电流处于连续与断续之间得临界状态，各相仍导电１ 2 ０° .ａ > 3 ０°得情况，负载电流断续，晶闸管导通角小于１ 20° 。二、三相半波可控整流电路（阻—感性负载）（1）原理图如图变压器二次侧接成星形得到零线,而一次侧接成三角形,为△／Y 接法。三个晶闸管分别接入 a、b、ｃ三相电源，其阴极连接在一起为共阴极接法 ，负载接电阻与电感。如图２—1。图 2—1（2）建立仿真模型如图根据原理图用 mat ａ lb 软件画出正确得仿真电路图，整体模型如图２-2.图２—2电感参数设置如２-3.图 2-3仿真参数，算法（sol ｖｅ r）ｏｄ e1 ５ s,相对误差（relativ ｅ tolerance）1ｅ－3，开...
