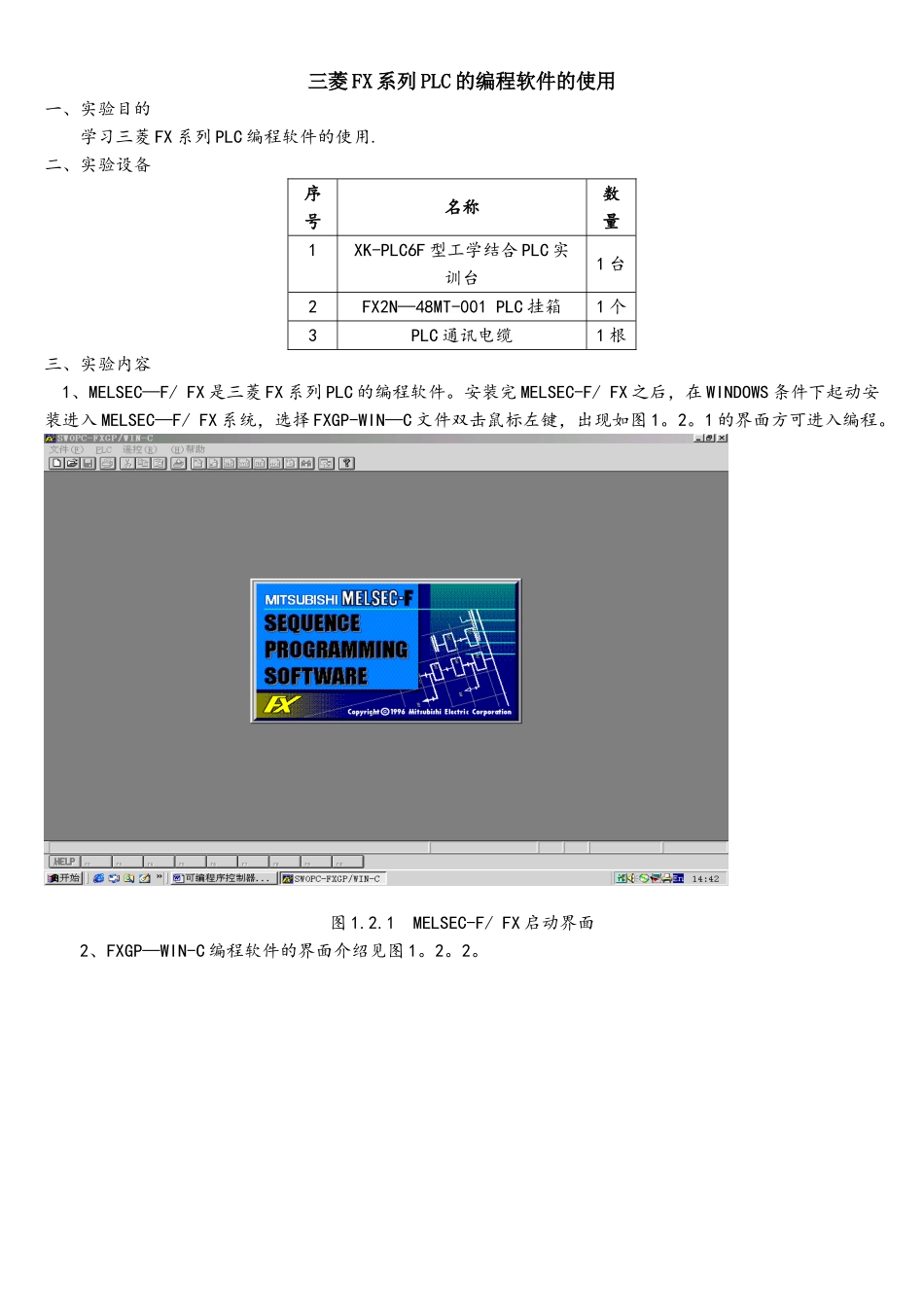

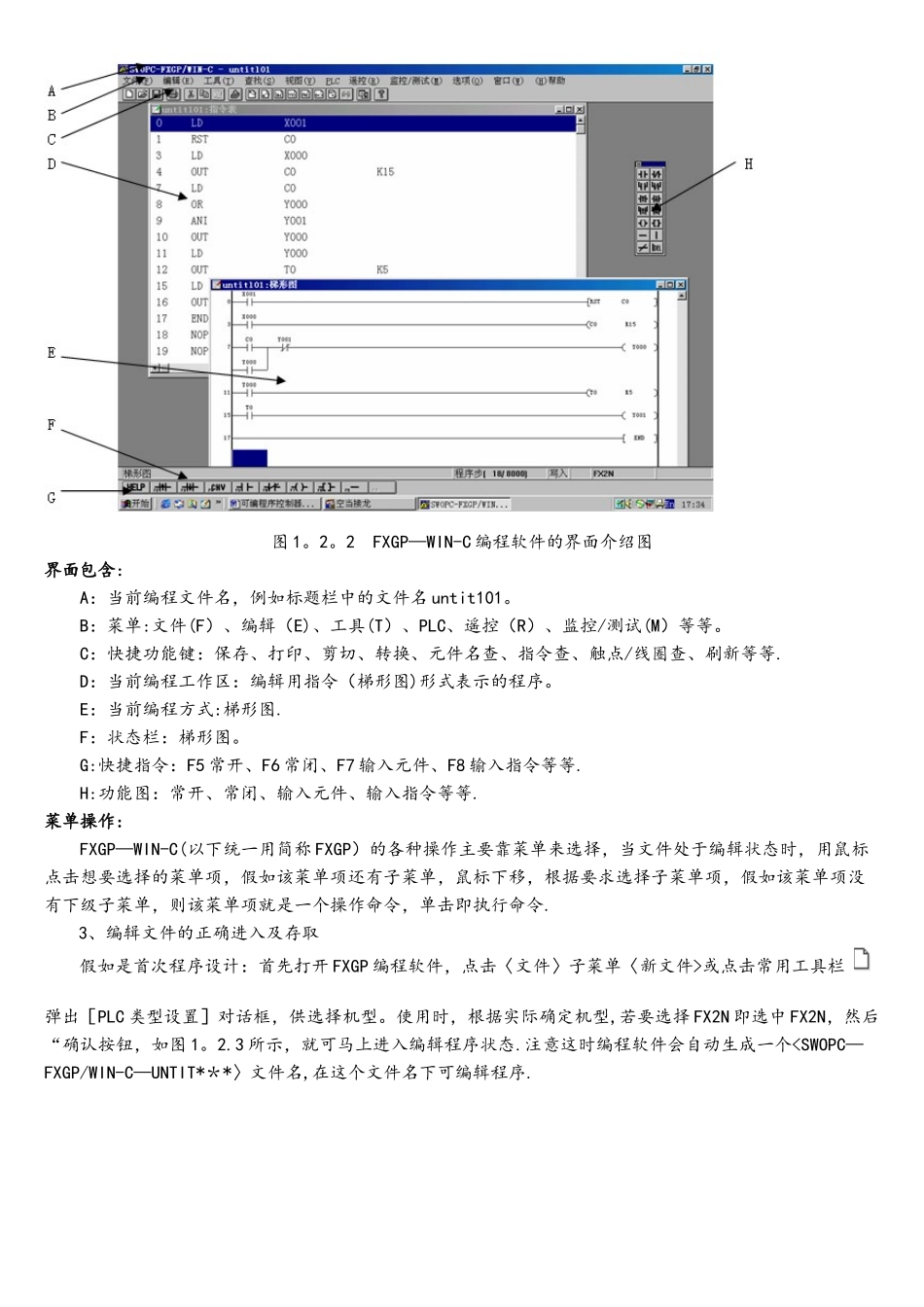

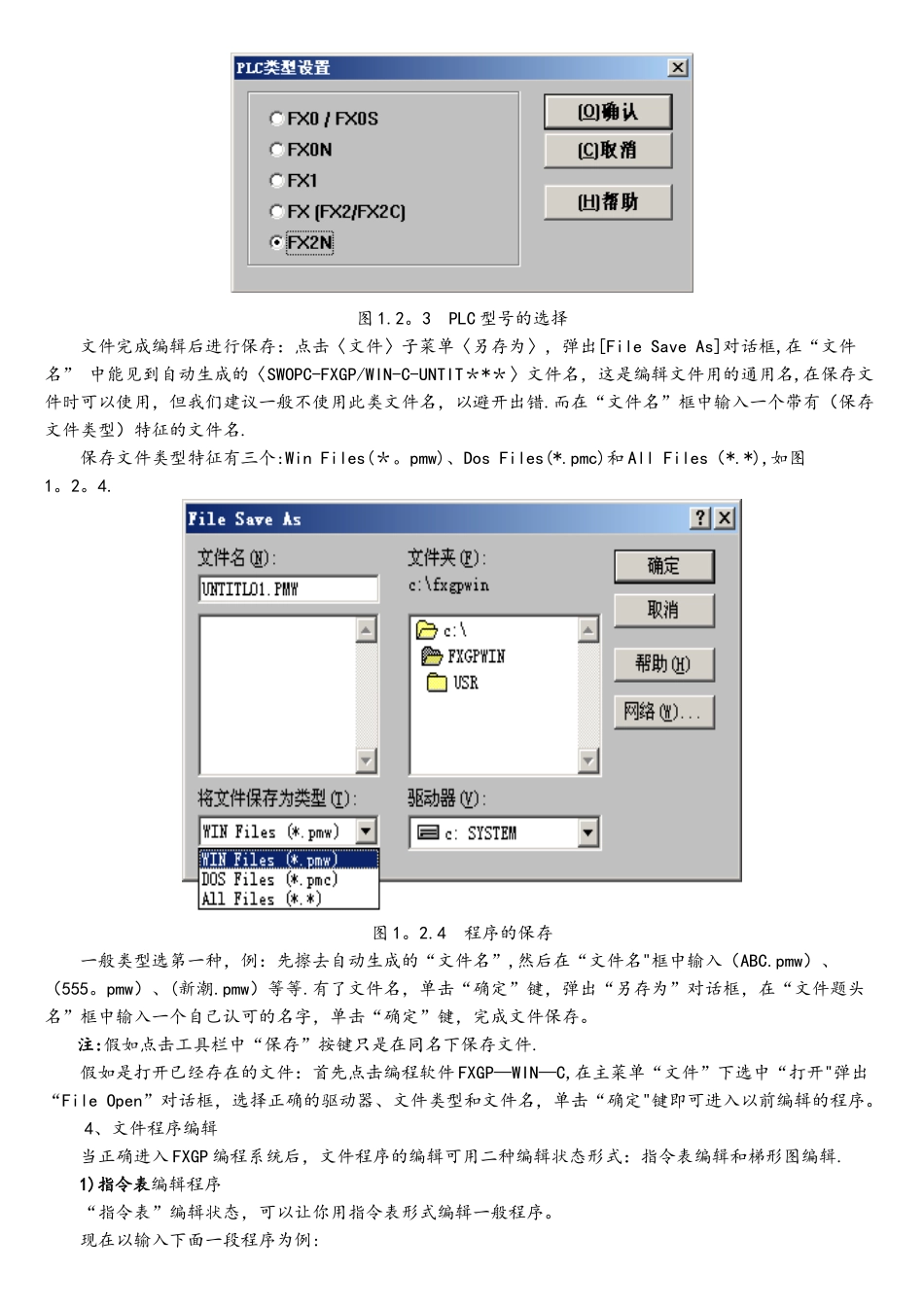

三菱 FX 系列 PLC 的编程软件的使用一、实验目的学习三菱 FX 系列 PLC 编程软件的使用.二、实验设备序号名称数量1XK-PLC6F 型工学结合 PLC 实训台1 台2FX2N—48MT-001 PLC 挂箱1 个3PLC 通讯电缆1 根三、实验内容1、MELSEC—F/ FX 是三菱 FX 系列 PLC 的编程软件。安装完 MELSEC-F/ FX 之后，在 WINDOWS 条件下起动安装进入 MELSEC—F/ FX 系统，选择 FXGP-WIN—C 文件双击鼠标左键，出现如图 1。2。1 的界面方可进入编程。图 1.2.1 MELSEC-F/ FX 启动界面2、FXGP—WIN-C 编程软件的界面介绍见图 1。2。2。图 1。2。2 FXGP—WIN-C 编程软件的界面介绍图界面包含：A：当前编程文件名，例如标题栏中的文件名 untit101。B：菜单:文件(F）、编辑（E)、工具(T）、PLC、遥控（R）、监控/测试(M）等等。C：快捷功能键：保存、打印、剪切、转换、元件名查、指令查、触点/线圈查、刷新等等.D：当前编程工作区：编辑用指令（梯形图)形式表示的程序。E：当前编程方式:梯形图.F：状态栏：梯形图。G:快捷指令：F5 常开、F6 常闭、F7 输入元件、F8 输入指令等等.H:功能图：常开、常闭、输入元件、输入指令等等.菜单操作:FXGP—WIN-C(以下统一用简称 FXGP）的各种操作主要靠菜单来选择，当文件处于编辑状态时，用鼠标点击想要选择的菜单项，假如该菜单项还有子菜单，鼠标下移，根据要求选择子菜单项，假如该菜单项没有下级子菜单，则该菜单项就是一个操作命令，单击即执行命令.3、编辑文件的正确进入及存取 假如是首次程序设计：首先打开 FXGP 编程软件，点击〈文件〉子菜单〈新文件>或点击常用工具栏 弹出［PLC 类型设置］对话框，供选择机型。使用时，根据实际确定机型,若要选择 FX2N 即选中 FX2N，然后“确认按钮，如图 1。2.3 所示，就可马上进入编辑程序状态.注意这时编程软件会自动生成一个
