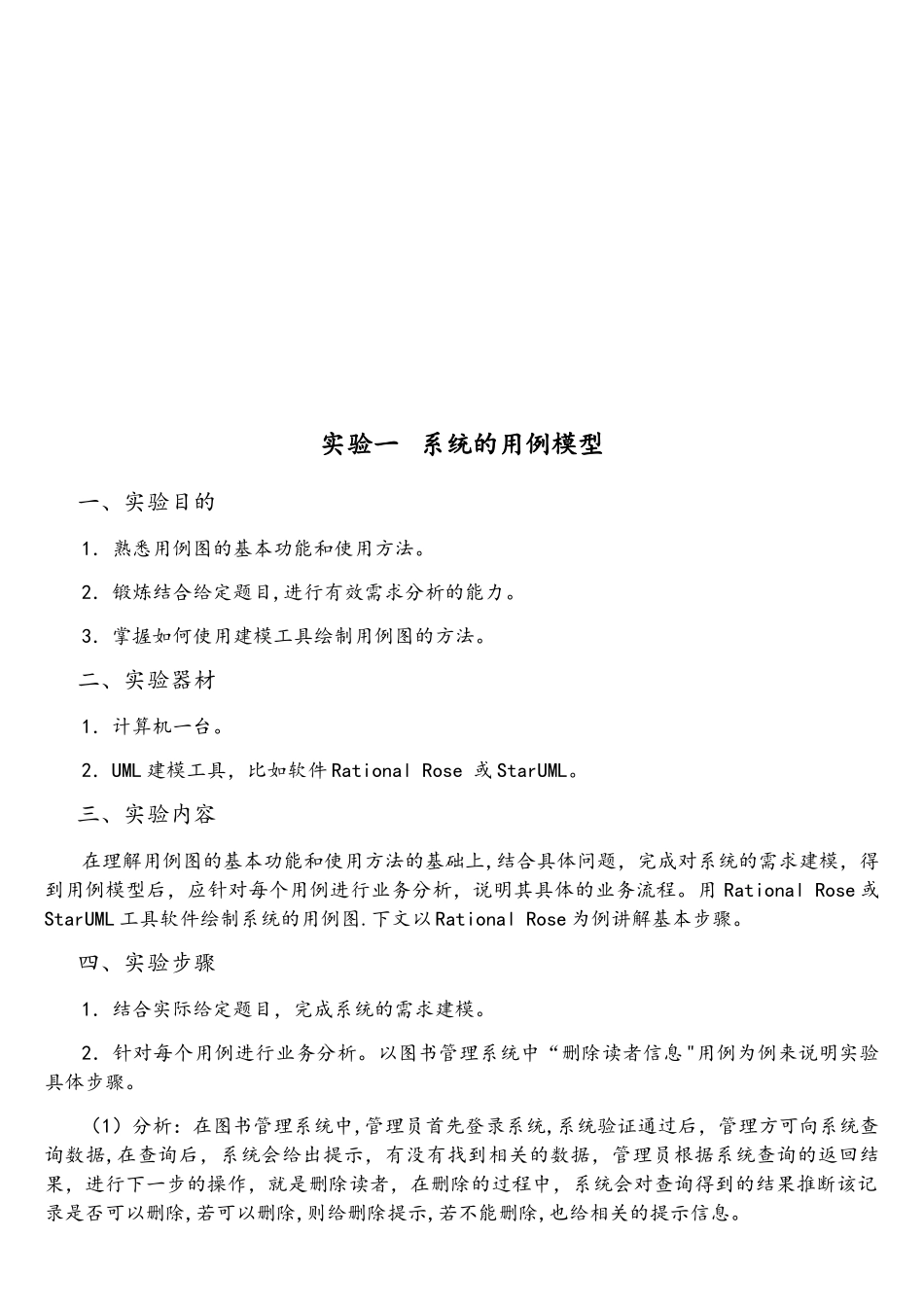

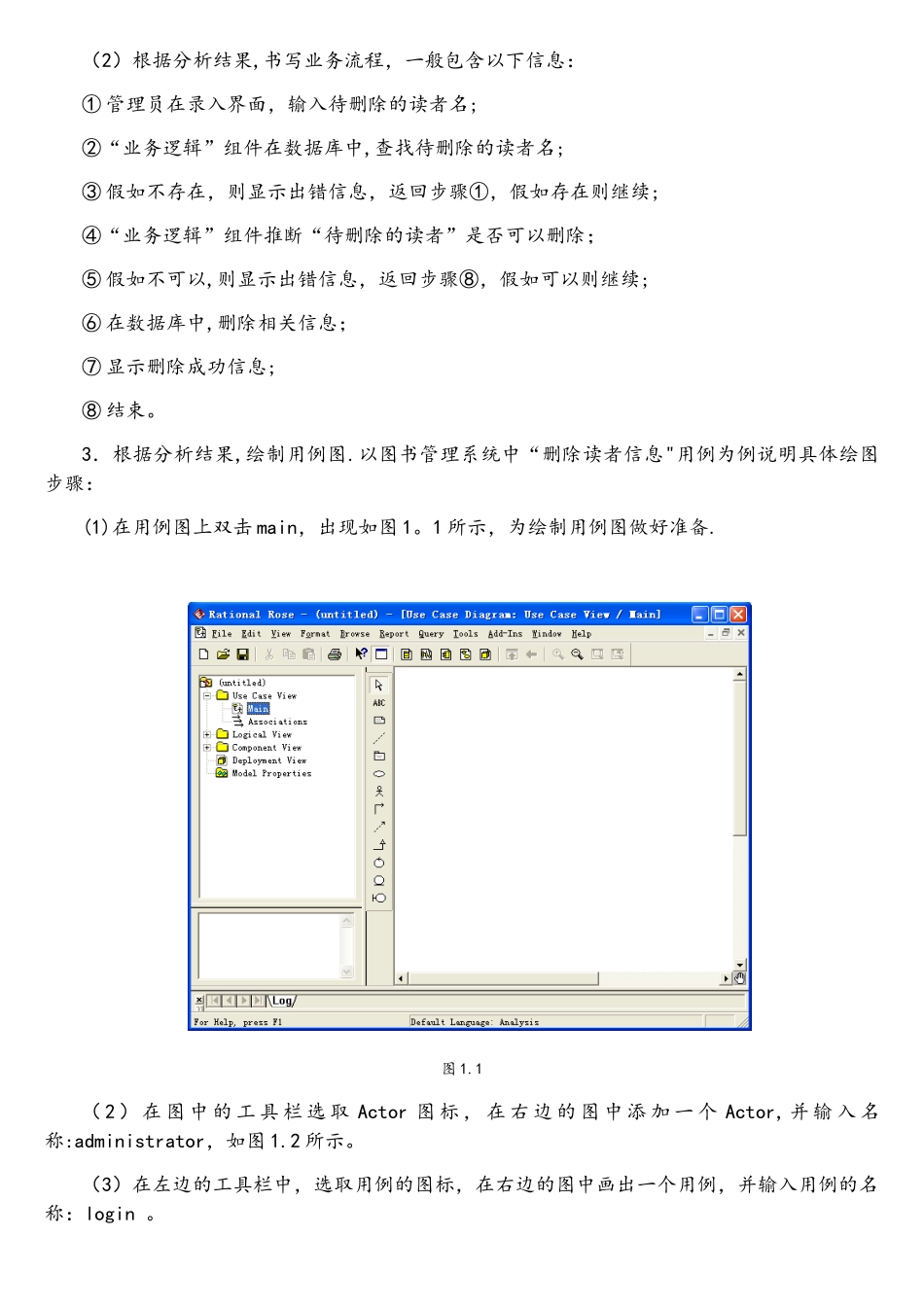

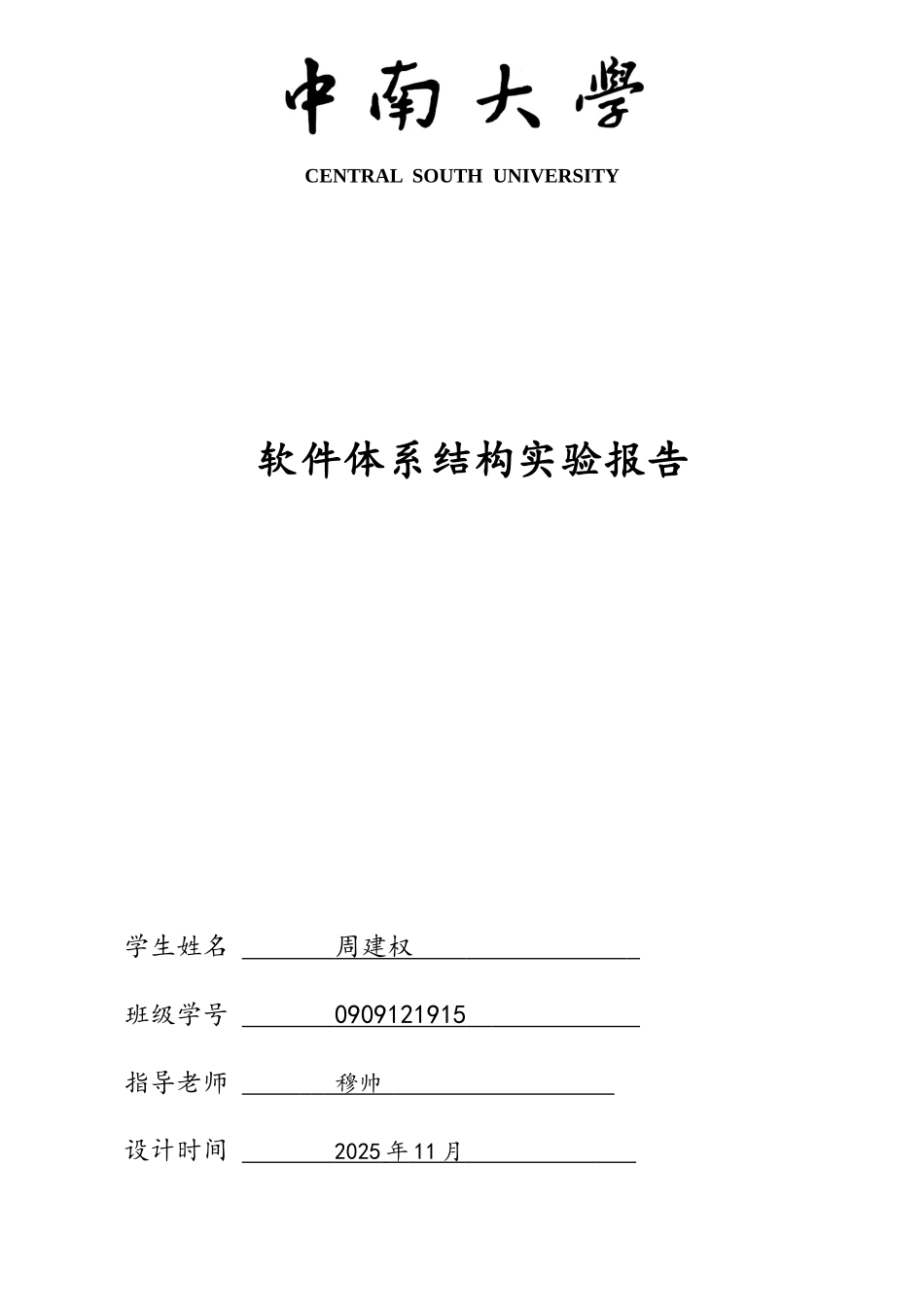

CENTRAL SOUTH UNIVERSITY 软件体系结构实验报告学生姓名 周建权 班级学号 0909121915 指导老师 穆帅 设计时间 2025 年 11 月 实验一 系统的用例模型一、实验目的1．熟悉用例图的基本功能和使用方法。2．锻炼结合给定题目,进行有效需求分析的能力。3．掌握如何使用建模工具绘制用例图的方法。二、实验器材1．计算机一台。2．UML 建模工具，比如软件 Rational Rose 或 StarUML。三、实验内容在理解用例图的基本功能和使用方法的基础上,结合具体问题，完成对系统的需求建模，得到用例模型后，应针对每个用例进行业务分析，说明其具体的业务流程。用 Rational Rose 或StarUML 工具软件绘制系统的用例图.下文以 Rational Rose 为例讲解基本步骤。四、实验步骤1．结合实际给定题目，完成系统的需求建模。2．针对每个用例进行业务分析。以图书管理系统中“删除读者信息"用例为例来说明实验具体步骤。（1）分析：在图书管理系统中,管理员首先登录系统,系统验证通过后，管理方可向系统查询数据,在查询后，系统会给出提示，有没有找到相关的数据，管理员根据系统查询的返回结果，进行下一步的操作，就是删除读者，在删除的过程中，系统会对查询得到的结果推断该记录是否可以删除,若可以删除,则给删除提示,若不能删除,也给相关的提示信息。（2）根据分析结果,书写业务流程，一般包含以下信息：① 管理员在录入界面，输入待删除的读者名;②“业务逻辑”组件在数据库中,查找待删除的读者名;③ 假如不存在，则显示出错信息，返回步骤①，假如存在则继续;④“业务逻辑”组件推断“待删除的读者”是否可以删除；⑤ 假如不可以,则显示出错信息，返回步骤⑧，假如可以则继续;⑥ 在数据库中,删除相关信息；⑦ 显示删除成功信息;⑧ 结束。3．根据分析结果,绘制用例图.以图书管理系统中“删除读者信息"用例为例说明具体绘图步骤：(1)在用例图上双击 main，出现如图 1。1 所示，为绘制用例图做好准备.图 1.1（ 2 ） 在 图 中 的 工 具 栏 选 取 Actor 图 标 ， 在 右 边 的 图 中 添 加 一 个 Actor, 并 输 入 名称:administrator，如图 1.2 所示。（3）在左边的工具栏中，选取用例的图标，在右边的图中画出一个用例，并输入用例的名称：login 。 图 1。2（4）根据步骤(3），绘制出如图 1。4 和图 1。5 的两个用例。 图 1。3 图 1。4图 1.5（5）在绘出了用例后,接下来的是绘制参加者...
