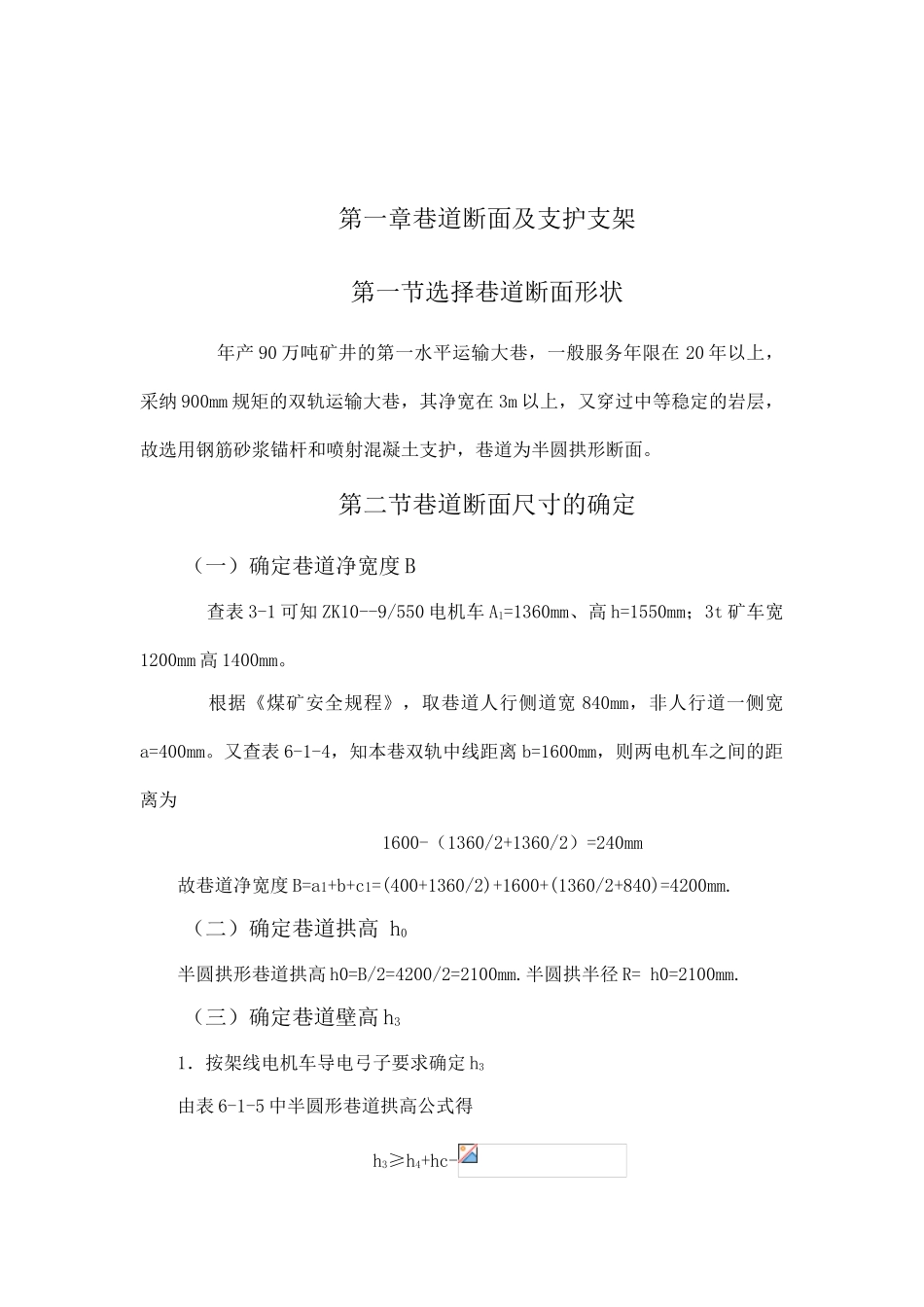

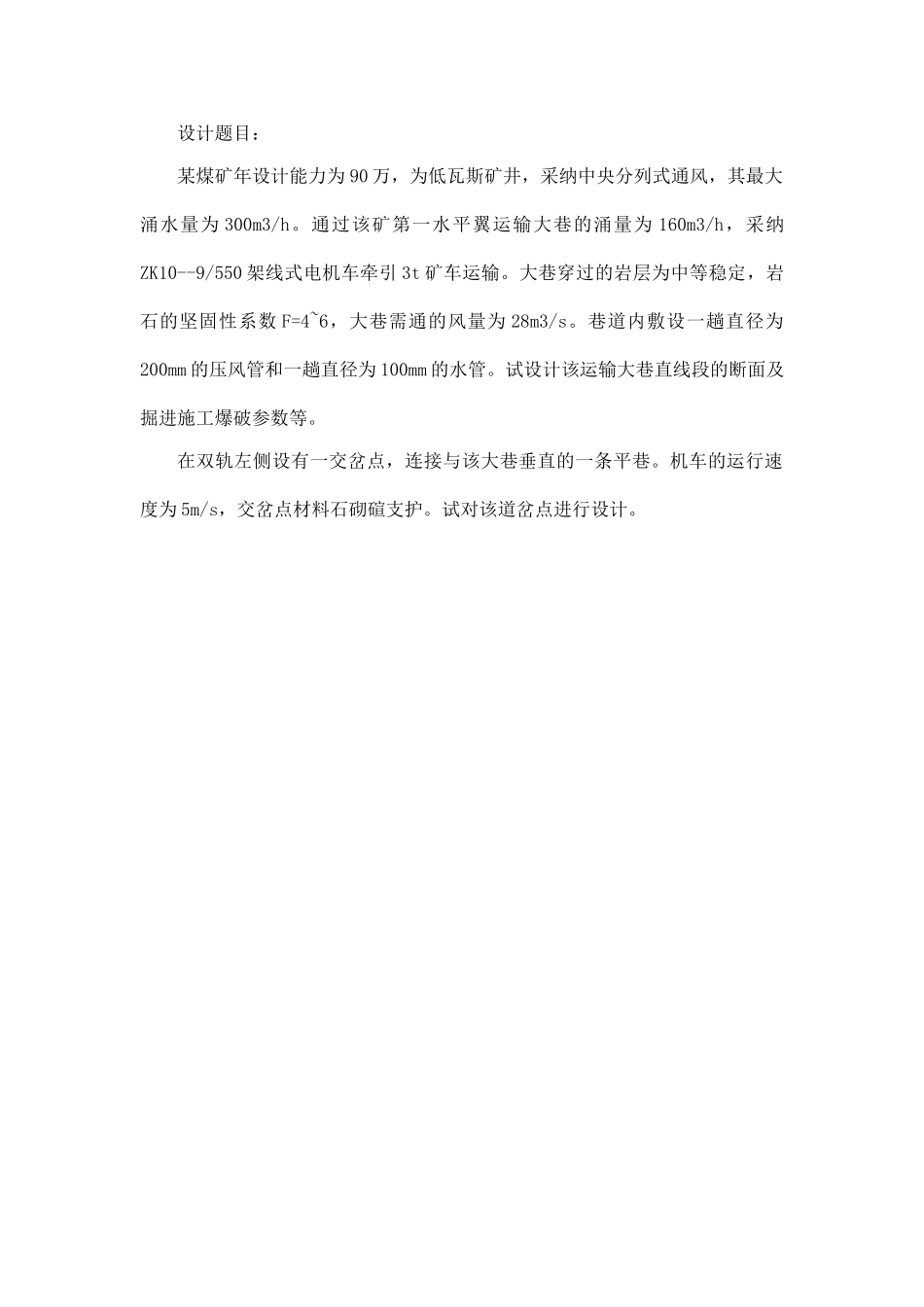

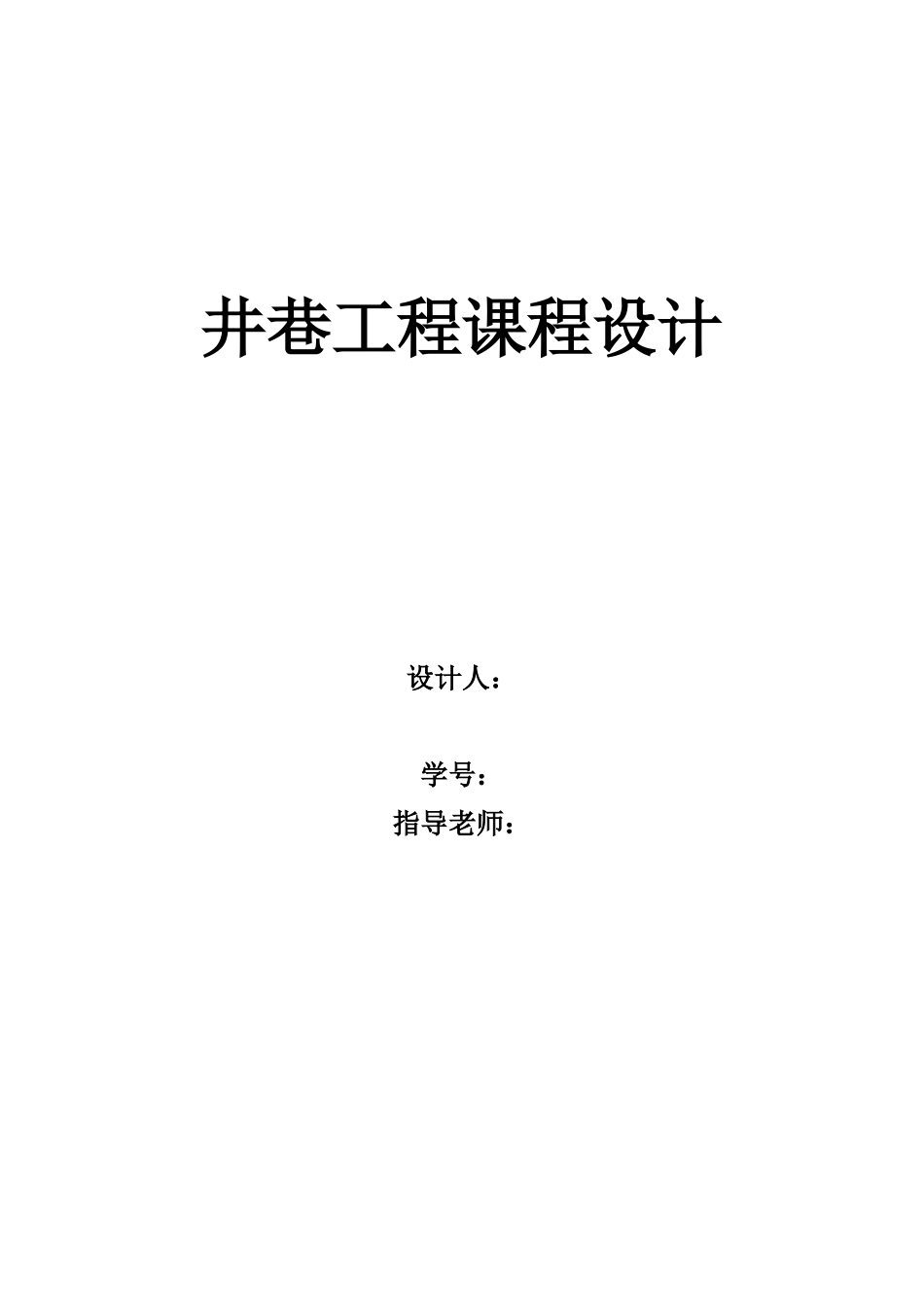

井巷工程课程设计设计人：学号：指导老师：设计题目：某煤矿年设计能力为 90 万，为低瓦斯矿井，采纳中央分列式通风，其最大涌水量为 300m3/h。通过该矿第一水平翼运输大巷的涌量为 160m3/h，采纳ZK10--9/550 架线式电机车牵引 3t 矿车运输。大巷穿过的岩层为中等稳定，岩石的坚固性系数 F=4~6，大巷需通的风量为 28m3/s。巷道内敷设一趟直径为200mm 的压风管和一趟直径为 100mm 的水管。试设计该运输大巷直线段的断面及掘进施工爆破参数等。在双轨左侧设有一交岔点，连接与该大巷垂直的一条平巷。机车的运行速度为 5m/s，交岔点材料石砌碹支护。试对该道岔点进行设计。 第一章巷道断面及支护支架第一节选择巷道断面形状 年产 90 万吨矿井的第一水平运输大巷，一般服务年限在 20 年以上，采纳 900mm 规矩的双轨运输大巷，其净宽在 3m 以上，又穿过中等稳定的岩层，故选用钢筋砂浆锚杆和喷射混凝土支护，巷道为半圆拱形断面。第二节巷道断面尺寸的确定（一）确定巷道净宽度 B 查表 3-1 可知 ZK10--9/550 电机车 A1=1360mm、高 h=1550mm；3t 矿车宽1200mm 高 1400mm。 根据《煤矿安全规程》，取巷道人行侧道宽 840mm，非人行道一侧宽a=400mm。又查表 6-1-4，知本巷双轨中线距离 b=1600mm，则两电机车之间的距离为 1600-（1360/2+1360/2）=240mm故巷道净宽度 B=a1+b+c1=(400+1360/2)+1600+(1360/2+840)=4200mm.（二）确定巷道拱高 h0半圆拱形巷道拱高 h0=B/2=4200/2=2100mm.半圆拱半径 R= h0=2100mm.（三）确定巷道壁高 h31．按架线电机车导电弓子要求确定 h3由表 6-1-5 中半圆形巷道拱高公式得 h3≥h4+hc-式中，h4为轨面起电机车架线高度，按《煤矿安全规程》取 h4=2000mm；hc为道床总高度。查表 6-1-1 选 30kg/m 钢轨，再查表 3-7 得 hc =410mm,道渣高度hb=220mm；n 为导电弓子距拱璧安全距离，取 n=300mm；K 为导电弓子宽度之半，K=718/2=359 ， 取 K=360mm ； b1 为 轨 道 中 线 与 巷 道 中 线 的 距 离 ， b1=B/2-a1=4200/2-1080=1020mm.故 h3≥2000+360-=1204mm2．按管道装设要求确定 h3 h3≥h5+h7+hb-式中，h5为渣面至管子底高度，按《煤矿安全规程》取 h5=1800mm；h7为管子悬吊件总高度，取 h7=900mm；m 为导电弓子距管子间距，取 m=300mm；D 为压气管法兰盘直径，D=335mm；为轨道中线与巷道中线间距，b2=B/2-C1=4200/2-1515=585mm.故 h3≥1800+...
