仪表自动化专业培训手册

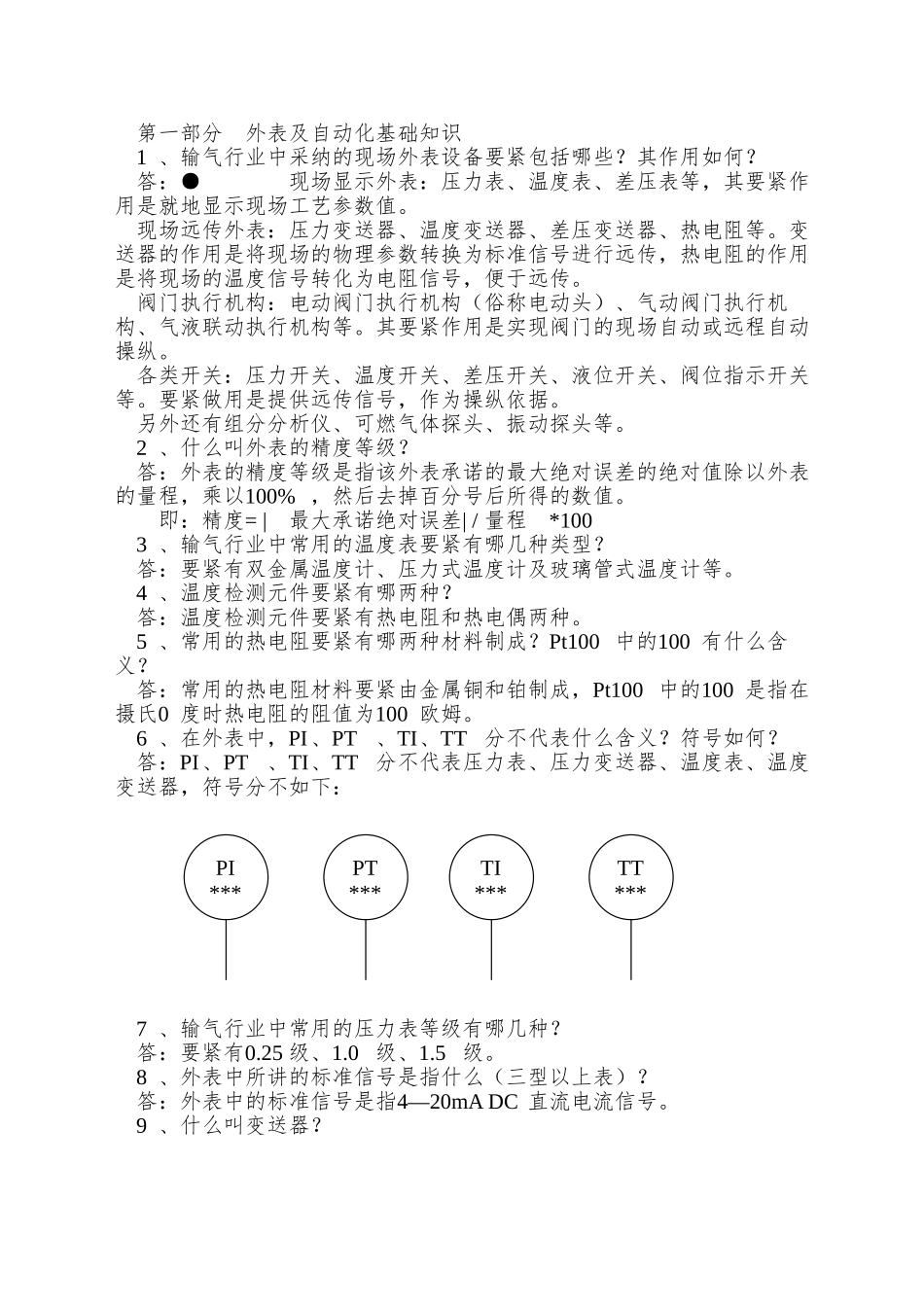

仪表自动化专业培训手册第一部分 外表及自动化基础知识1 、输气行业中采纳的现场外表设备要紧包括哪些？其作用如何？答：● 现场显示外表：压力表、温度表、差压表等，其要紧作用是就地显示现场工艺参数值。现场远传外表：压力变送器、温度变送器、差压变送器、热电阻等。变送器的作用是将现场的物理参数转换为标准信号进行远传，热电阻的作用是将现场的温度信号转化为电阻信号，便于远传。阀门执行机构：电动阀门执行机构（俗称电动头）、气动阀门执行机构、气液联动执行机构等。其要紧作用是实现阀门的现场自动或远程自动操纵。各类开关：压力开关、温度开关、差压开关、液位开关、阀位指示开关等。要紧做用是提供远传信号，作为操纵依据。另外还有组分分析仪、可燃气体探头、振动探头等。2 、什么叫外表的精度等级？答：外表的精度等级是指该外表承诺的最大绝对误差的绝对值除以外表的量程，乘以100% ，然后去掉百分号后所得的数值。 即：精度= |最大承诺绝对误差| / 量程 *1003 、输气行业中常用的温度表要紧有哪几种类型？答：要紧有双金属温度计、压力式温度计及玻璃管式温度计等。4 、温度检测元件要紧有哪两种？答：温度检测元件要紧有热电阻和热电偶两种。5 、常用的热电阻要紧有哪两种材料制成？Pt100 中的100 有什么含义？答：常用的热电阻材料要紧由金属铜和铂制成，Pt100 中的100 是指在摄氏0 度时热电阻的阻值为100 欧姆。6 、在外表中，PI、PT、TI、TT 分不代表什么含义？符号如何？答：PI、PT、TI、TT 分不代表压力表、压力变送器、温度表、温度变送器，符号分不如下： 7 、输气行业中常用的压力表等级有哪几种？答：要紧有0.25 级、1.0 级、1.5 级。8 、外表中所讲的标准信号是指什么（三型以上表）？答：外表中的标准信号是指4—20mA DC 直流电流信号。9 、什么叫变送器？PI***PT***TI***TT***答：变送器是能将现场的物理信号通过转换，转变成4—20mA DC 的电流信号的设备。例如压力变送器可将现场的压力信号转换成4—20mA DC的电流信号，以便于远传到操纵室。10、一样阀门执行机构的信号要紧有哪几种？答：一样阀门执行机构的信号要紧有：开阀信号、关阀信号、阀门开到位信号、阀门关到位信号等。11、常用压力表的连接头要紧有哪几种形式？有何优缺点？答：目前输气管线上的压力表连接形式要紧有两种，公制M20×1.5 螺纹和1/2 NPT （M）。 公制螺纹与表阀连接时，采纳垫片密封（平面密封...
