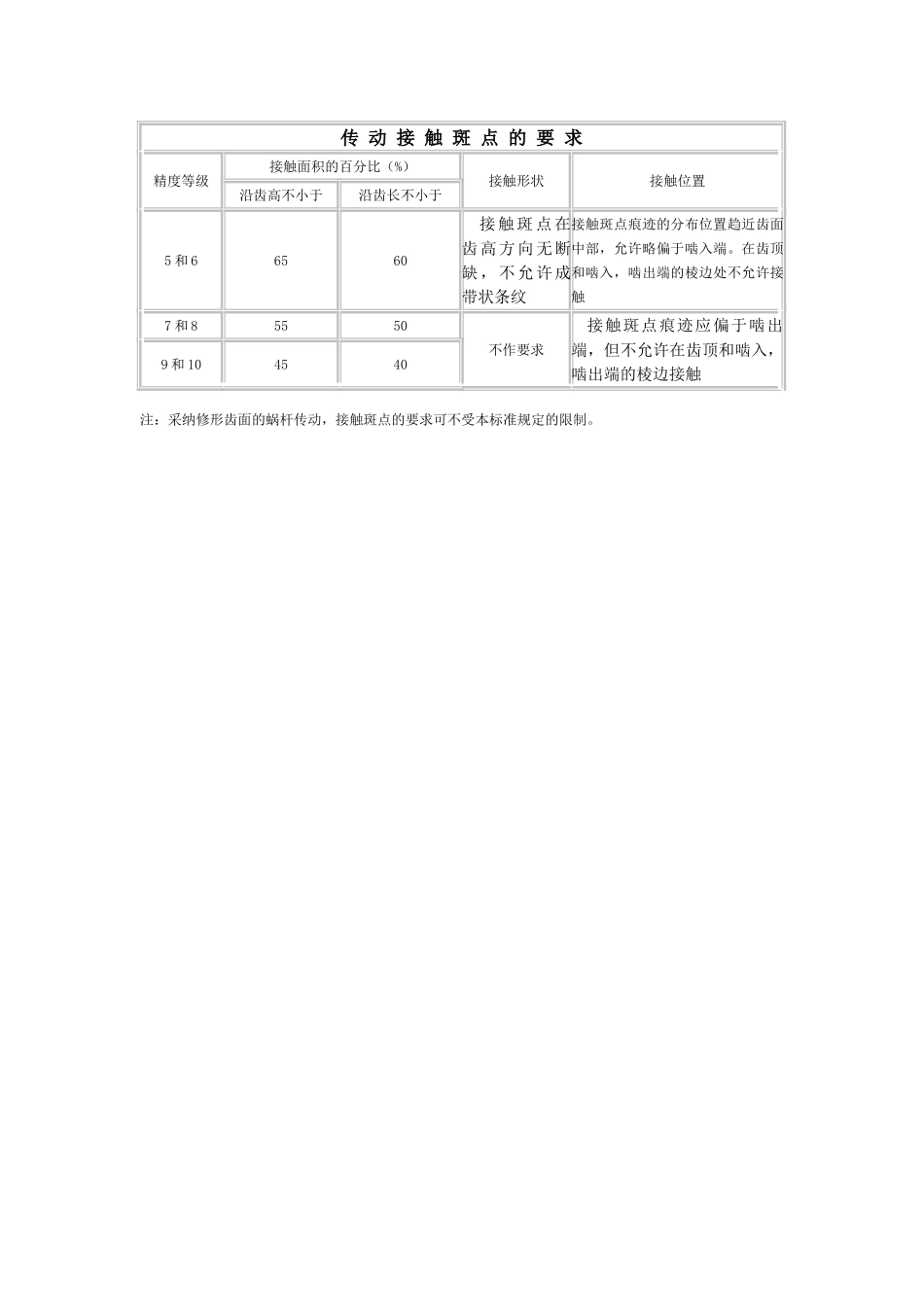

传动接触斑点的要求

传 动 接 触 斑 点 的 要 求精度等级接触面积的百分比（%）接触形状接触位置沿齿高不小于沿齿长不小于5 和 66560 接 触 斑 点 在齿高方向无断缺，不允许成带状条纹接触斑点痕迹的分布位置趋近齿面中部，允许略偏于啮入端。在齿顶和啮入，啮出端的棱边处不允许接触7 和 85550不作要求 接触斑点痕迹应偏于啮出端，但不允许在齿顶和啮入，啮出端的棱边接触9 和 104540注：采纳修形齿面的蜗杆传动，接触斑点的要求可不受本标准规定的限制。
