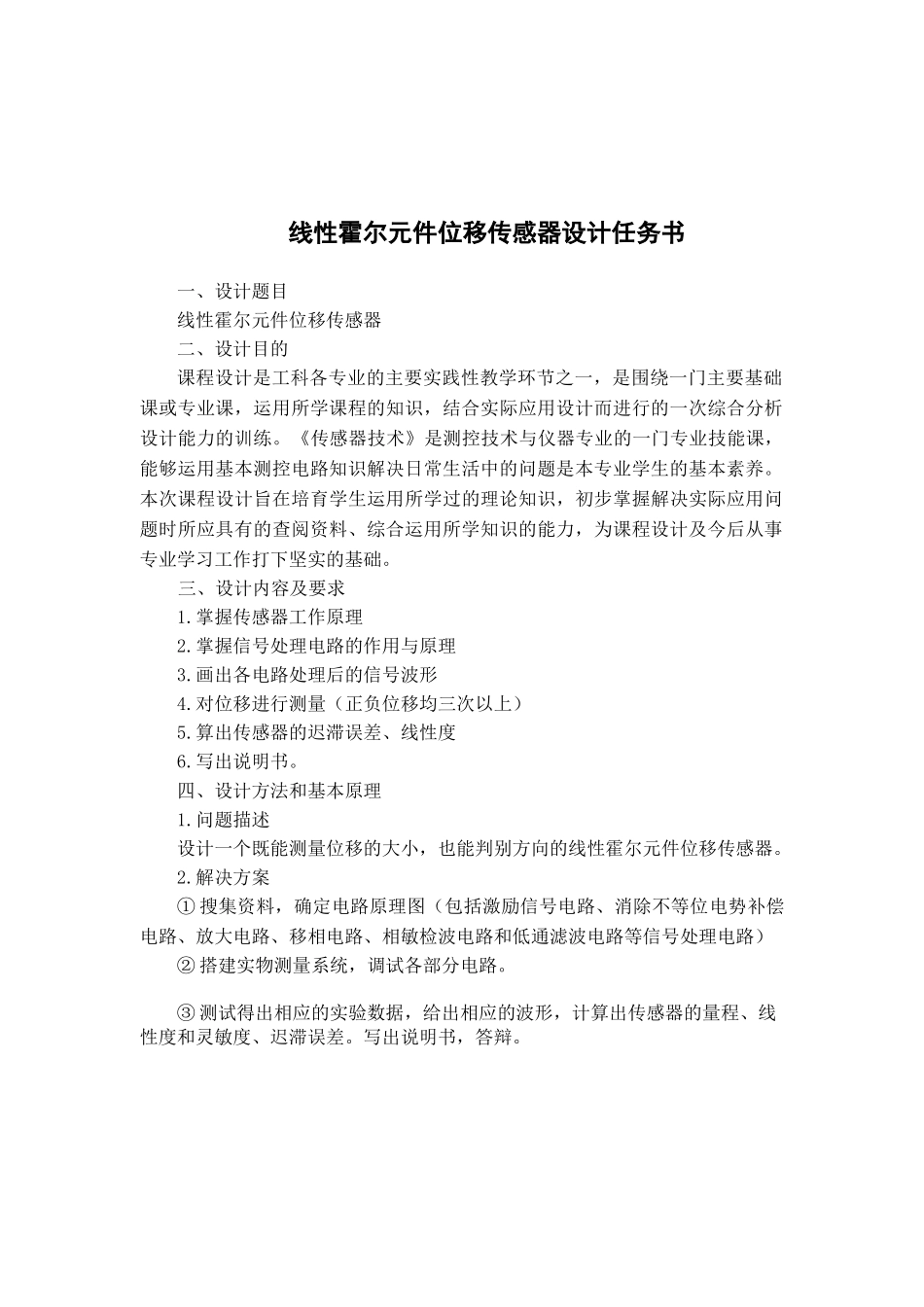

传感器课程设计说明书 线性霍尔元件位移传感器学 号： 学院名称： 专业班级： 学生姓名： 老师姓名： 老师职称： 2025 年 1 月线性霍尔元件位移传感器设计任务书一、设计题目线性霍尔元件位移传感器二、设计目的课程设计是工科各专业的主要实践性教学环节之一，是围绕一门主要基础课或专业课，运用所学课程的知识，结合实际应用设计而进行的一次综合分析设计能力的训练。《传感器技术》是测控技术与仪器专业的一门专业技能课，能够运用基本测控电路知识解决日常生活中的问题是本专业学生的基本素养。本次课程设计旨在培育学生运用所学过的理论知识，初步掌握解决实际应用问题时所应具有的查阅资料、综合运用所学知识的能力，为课程设计及今后从事专业学习工作打下坚实的基础。三、设计内容及要求1.掌握传感器工作原理2.掌握信号处理电路的作用与原理3.画出各电路处理后的信号波形4.对位移进行测量（正负位移均三次以上）5.算出传感器的迟滞误差、线性度6.写出说明书。 四、设计方法和基本原理1.问题描述设计一个既能测量位移的大小，也能判别方向的线性霍尔元件位移传感器。2.解决方案① 搜集资料，确定电路原理图（包括激励信号电路、消除不等位电势补偿电路、放大电路、移相电路、相敏检波电路和低通滤波电路等信号处理电路）② 搭建实物测量系统，调试各部分电路。③ 测试得出相应的实验数据，给出相应的波形，计算出传感器的量程、线性度和灵敏度、迟滞误差。写出说明书，答辩。目录第一章 引言...........................................................................................................2第二章 霍尔传感器工作原理...............................................................................22.1 霍尔效应..........................................................................................................22.2 霍尔元件的主要特性......................................................................................42.3 霍尔传感器的应用..........................................................................................4第三章 测量系统组成...........................................................................................73.1 霍尔元件的误差及补偿....................................................................................
