低压电力电缆技术规范

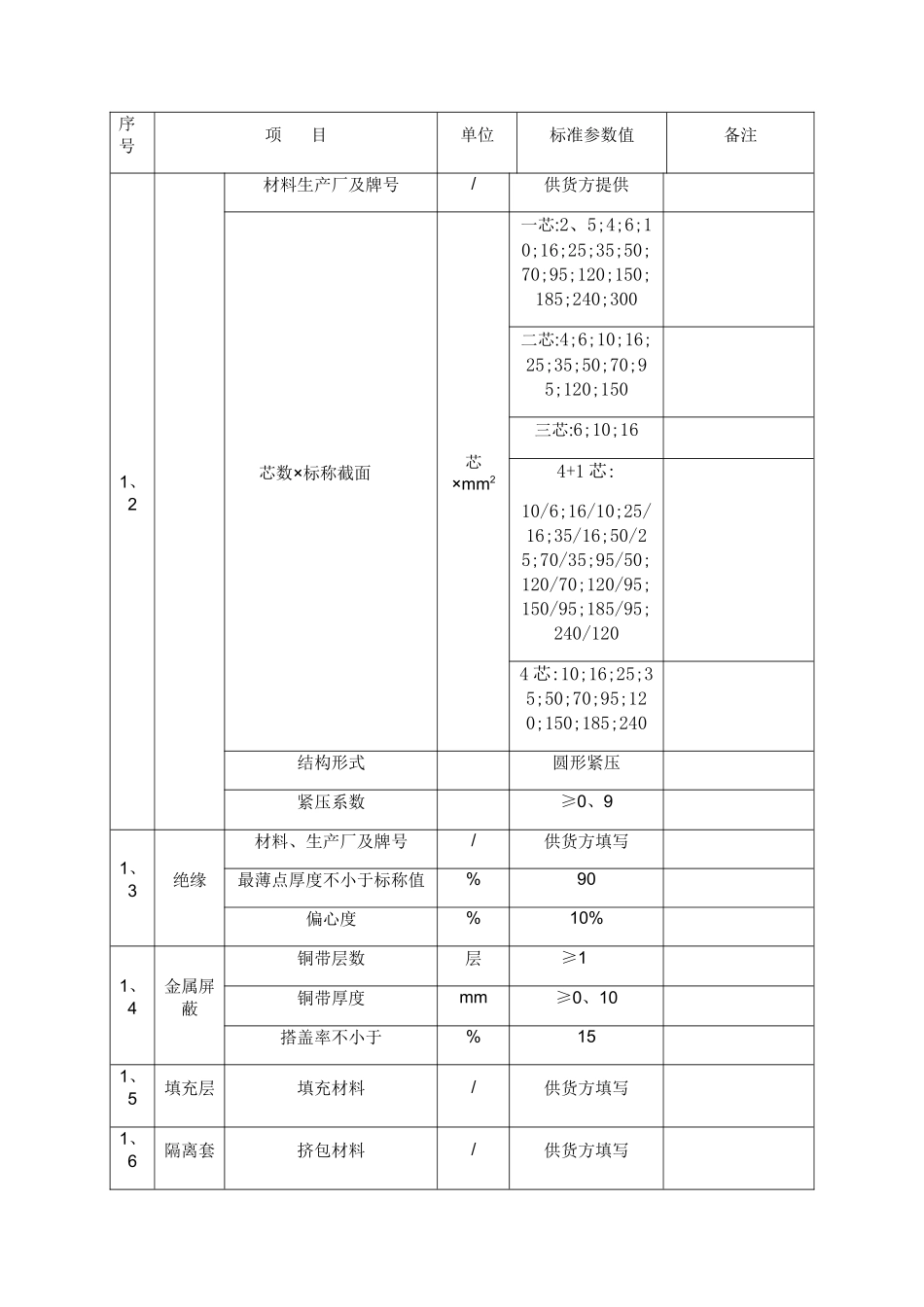

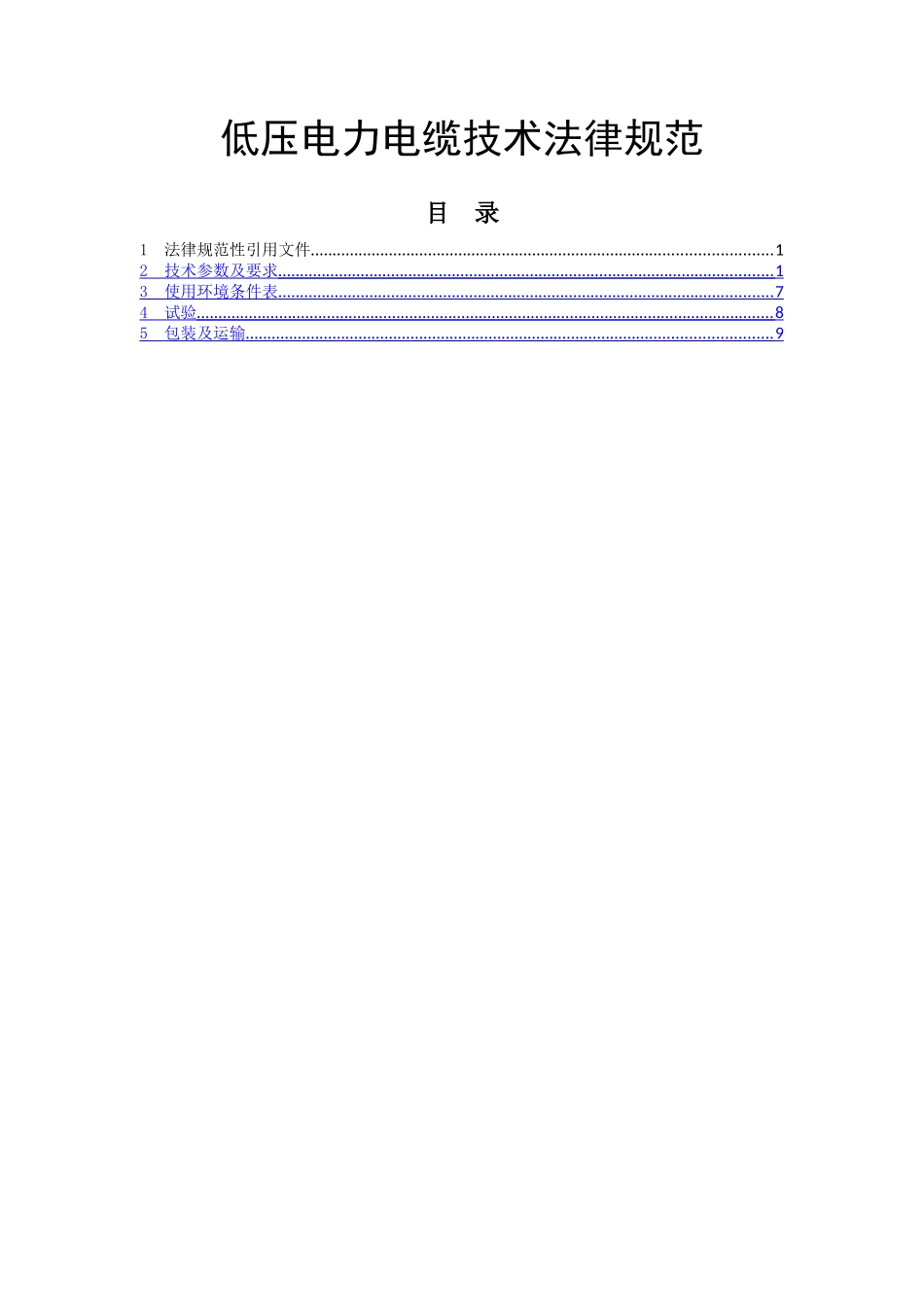

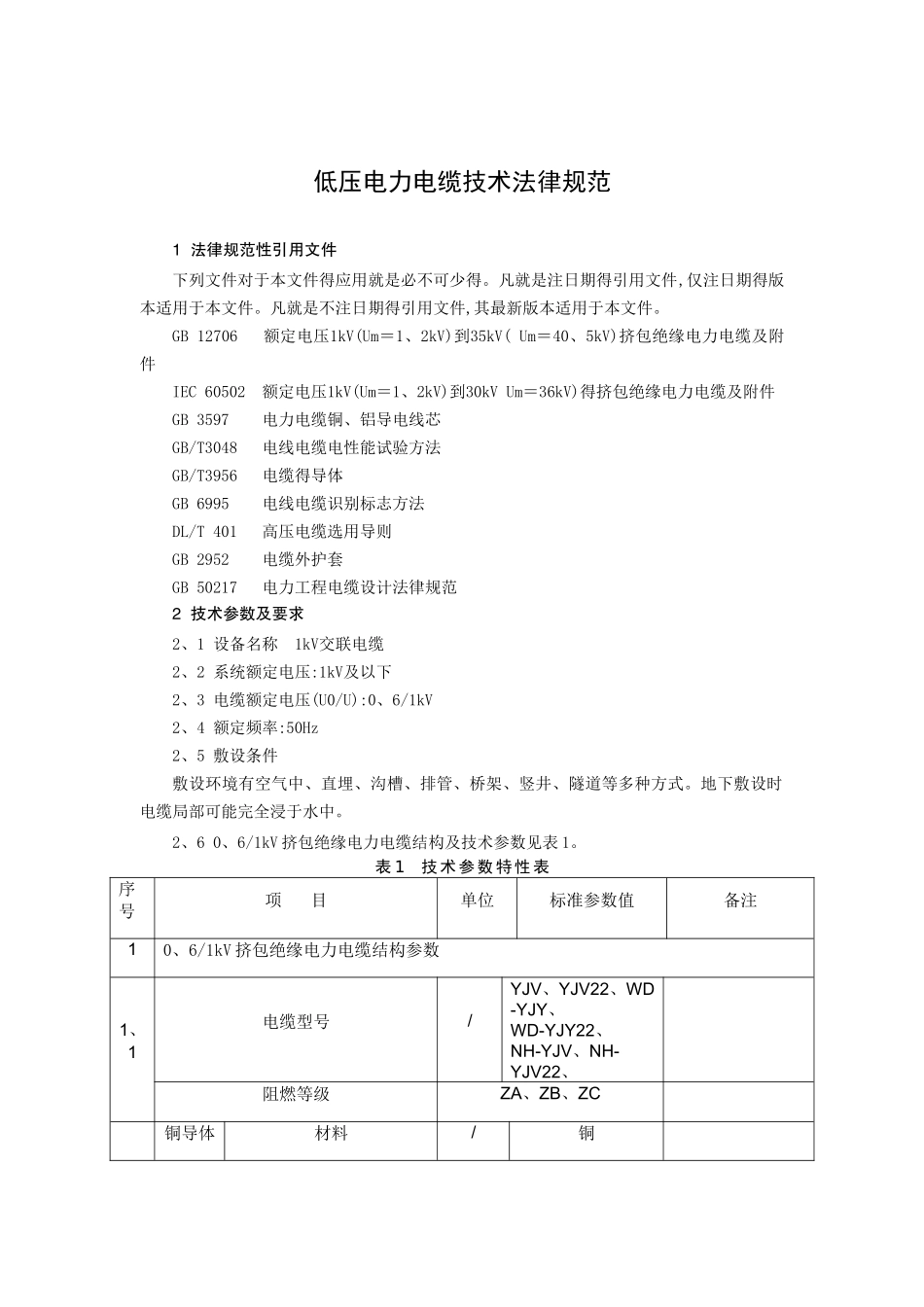

低压电力电缆技术法律规范目 录1 法律规范性引用文件..........................................................................................................12 技术参数及要求 .................................................................................................................. 1 3 使用环境条件表 .................................................................................................................. 7 4 试验 ..................................................................................................................................... 8 5 包装及运输 ......................................................................................................................... 9 低压电力电缆技术法律规范1 法律规范性引用文件下列文件对于本文件得应用就是必不可少得。凡就是注日期得引用文件,仅注日期得版本适用于本文件。凡就是不注日期得引用文件,其最新版本适用于本文件。GB 12706 额定电压1kV(Um＝1、2kV)到35kV( Um＝40、5kV)挤包绝缘电力电缆及附件IEC 60502 额定电压1kV(Um＝1、2kV)到30kV Um＝36kV)得挤包绝缘电力电缆及附件GB 3597 电力电缆铜、铝导电线芯GB/T3048 电线电缆电性能试验方法GB/T3956 电缆得导体GB 6995 电线电缆识别标志方法DL/T 401 高压电缆选用导则GB 2952 电缆外护套GB 50217 电力工程电缆设计法律规范2 技术参数及要求2、1 设备名称 1kV交联电缆2、2 系统额定电压:1kV及以下2、3 电缆额定电压(U0/U):0、6/1kV2、4 额定频率:50Hz2、5 敷设条件敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式。地下敷设时电缆局部可能完全浸于水中。2、6 0、6/1kV 挤包绝缘电力电缆结构及技术参数见表 1。表 1 技术参数特性表序号项 目单位标准参数值备注10、6/1kV 挤包绝缘电力电缆结构参数1、1电缆型号/YJV、YJV22、WD-YJY、WD-YJY22、NH-YJV、NH-YJV22、阻燃等级ZA、ZB、ZC铜导体材料/铜序号项 目单位标准参数值备注1、2材料生产厂及牌号/供货方提供芯数×标称截面芯×mm2一芯:2、5;4;6;10;16;25;35;50;70;95;120;150;185;240;300二芯:4;6;10;16;25;35;50;70;95;120;150三芯:6;10;164+1 芯:10/6;16/10;25/16;35/16;50/25;70/35;95/50;120/70;120/95;150/95;185/95;240/1204 芯...
