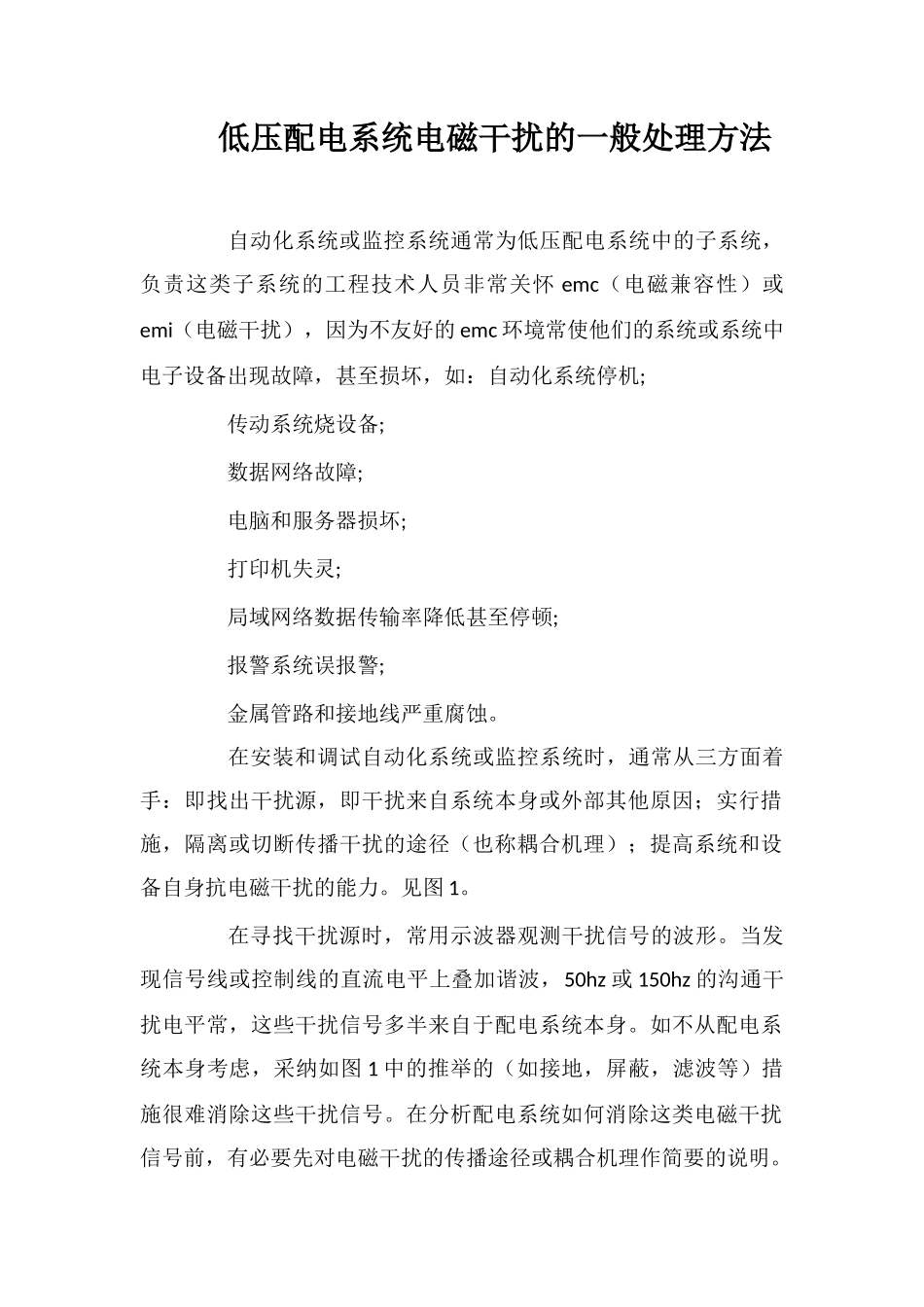

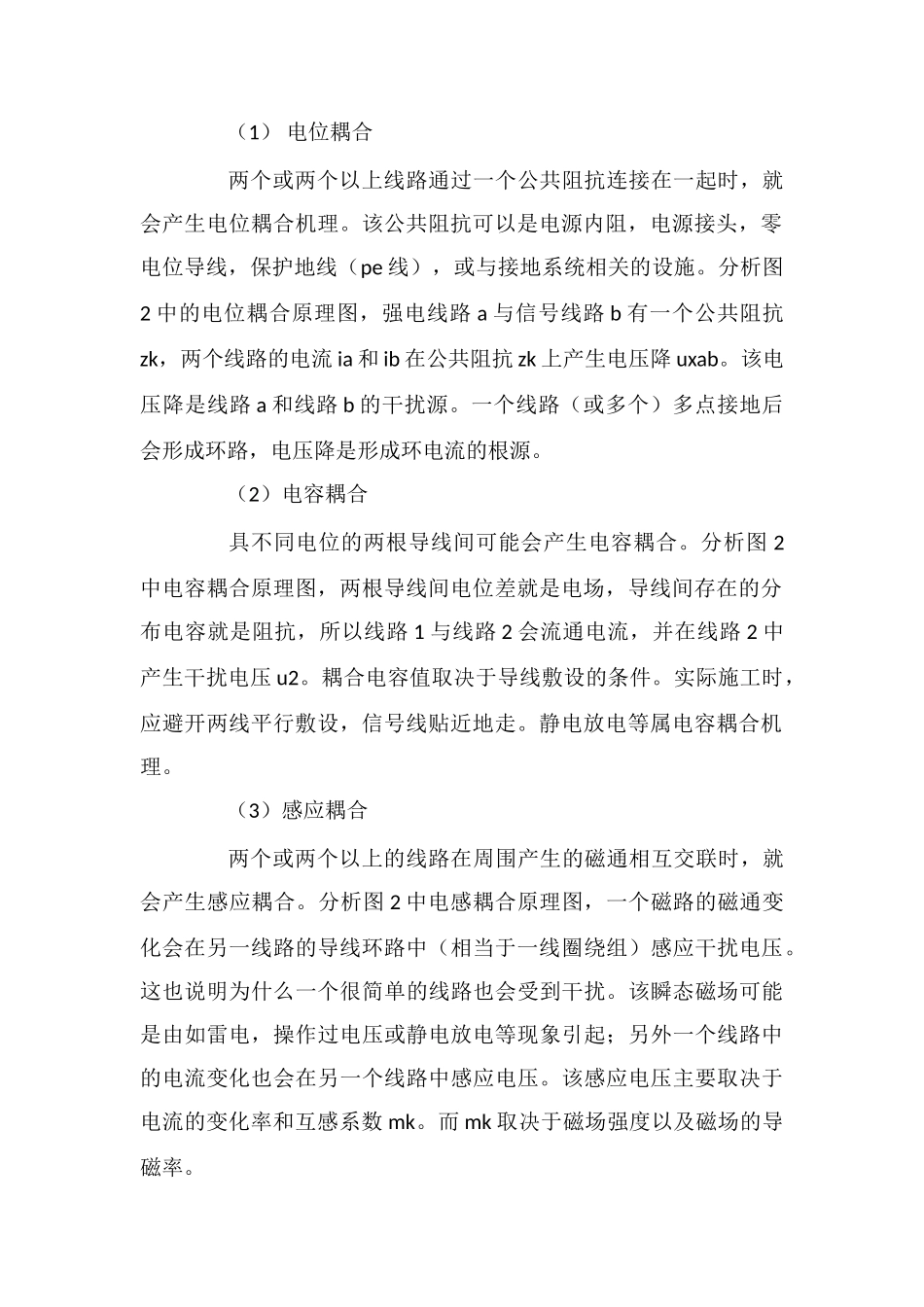

低压配电系统电磁干扰的一般处理方法 自动化系统或监控系统通常为低压配电系统中的子系统，负责这类子系统的工程技术人员非常关怀 emc（电磁兼容性）或emi（电磁干扰），因为不友好的 emc 环境常使他们的系统或系统中电子设备出现故障，甚至损坏，如：自动化系统停机; 传动系统烧设备; 数据网络故障; 电脑和服务器损坏; 打印机失灵; 局域网络数据传输率降低甚至停顿; 报警系统误报警; 金属管路和接地线严重腐蚀。 在安装和调试自动化系统或监控系统时，通常从三方面着手：即找出干扰源，即干扰来自系统本身或外部其他原因；实行措施，隔离或切断传播干扰的途径（也称耦合机理）；提高系统和设备自身抗电磁干扰的能力。见图 1。 在寻找干扰源时，常用示波器观测干扰信号的波形。当发现信号线或控制线的直流电平上叠加谐波，50hz 或 150hz 的沟通干扰电平常，这些干扰信号多半来自于配电系统本身。如不从配电系统本身考虑，采纳如图 1 中的推举的（如接地，屏蔽，滤波等）措施很难消除这些干扰信号。在分析配电系统如何消除这类电磁干扰信号前，有必要先对电磁干扰的传播途径或耦合机理作简要的说明。 （1） 电位耦合 两个或两个以上线路通过一个公共阻抗连接在一起时，就会产生电位耦合机理。该公共阻抗可以是电源内阻，电源接头，零电位导线，保护地线（pe 线），或与接地系统相关的设施。分析图2 中的电位耦合原理图，强电线路 a 与信号线路 b 有一个公共阻抗zk，两个线路的电流 ia 和 ib 在公共阻抗 zk 上产生电压降 uxab。该电压降是线路 a 和线路 b 的干扰源。一个线路（或多个）多点接地后会形成环路，电压降是形成环电流的根源。 （2）电容耦合 具不同电位的两根导线间可能会产生电容耦合。分析图 2中电容耦合原理图，两根导线间电位差就是电场，导线间存在的分布电容就是阻抗，所以线路 1 与线路 2 会流通电流，并在线路 2 中产生干扰电压 u2。耦合电容值取决于导线敷设的条件。实际施工时，应避开两线平行敷设，信号线贴近地走。静电放电等属电容耦合机理。 （3）感应耦合 两个或两个以上的线路在周围产生的磁通相互交联时，就会产生感应耦合。分析图 2 中电感耦合原理图，一个磁路的磁通变化会在另一线路的导线环路中（相当于一线圈绕组）感应干扰电压。这也说明为什么一个很简单的线路也会受到干扰。该瞬态磁场可能是由如雷电，操作过电压或静电放电等现象引起；另外一个线路中的...
