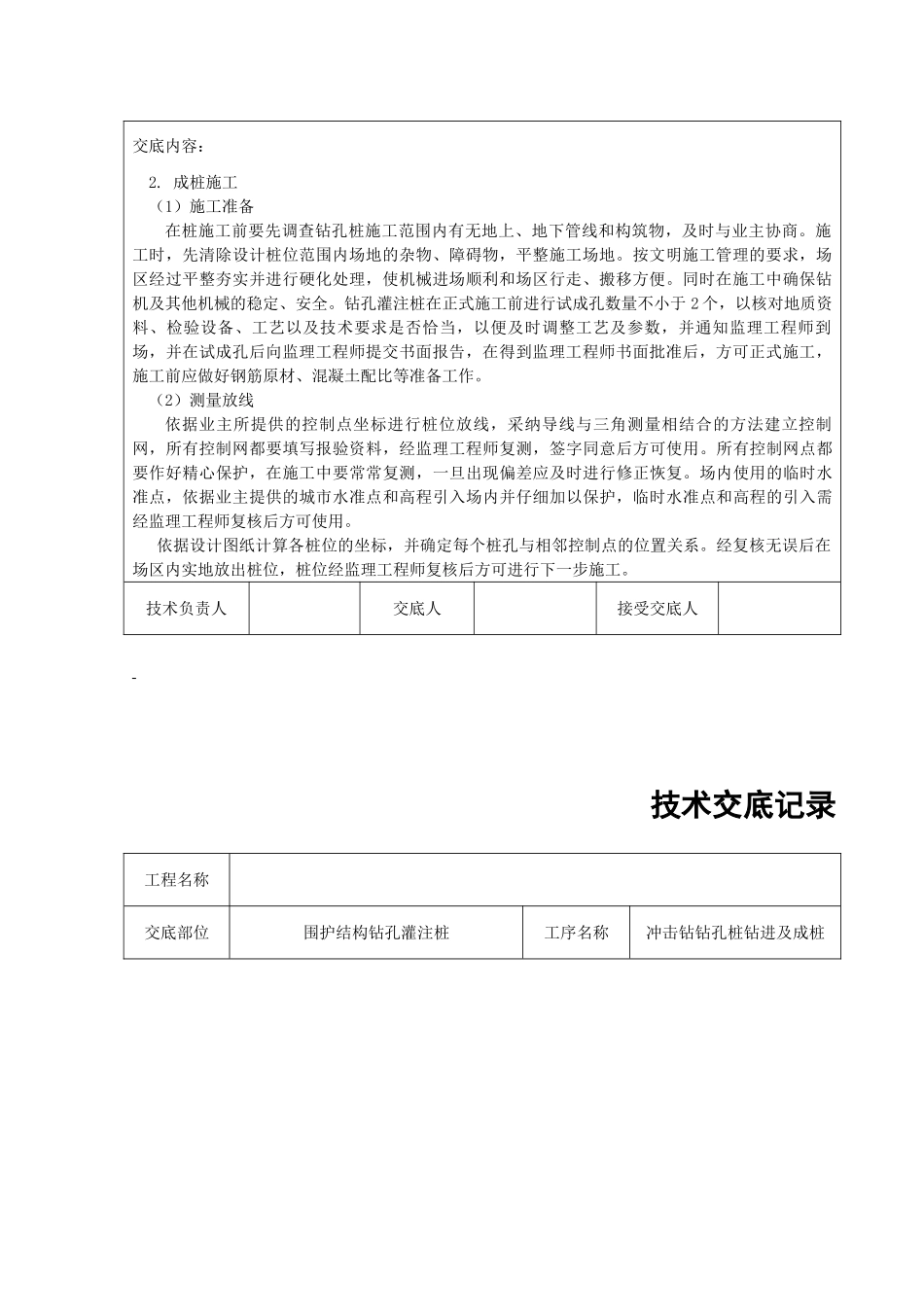

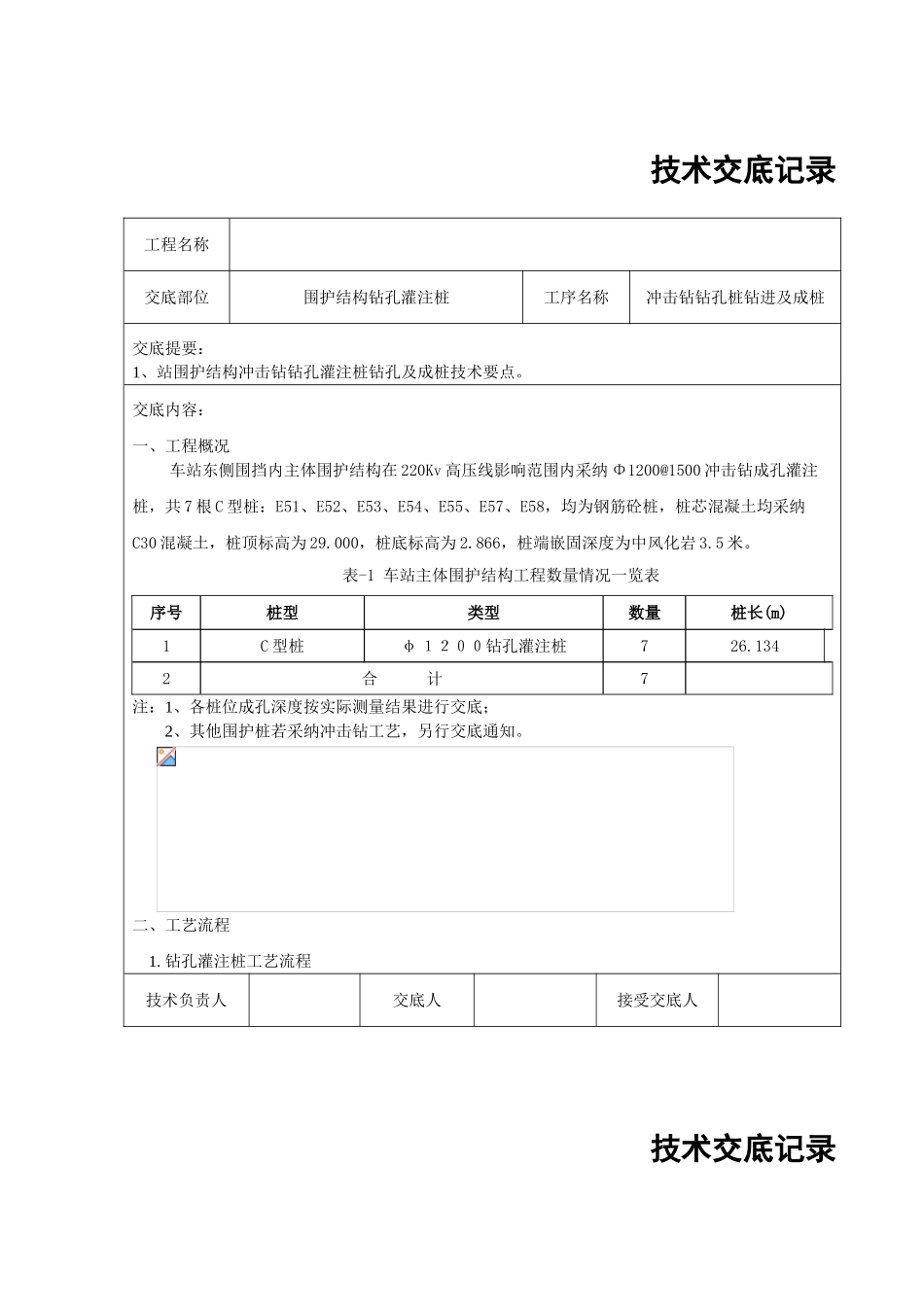

技术交底记录 工程名称交底部位围护结构钻孔灌注桩工序名称冲击钻钻孔桩钻进及成桩交底提要：1、站围护结构冲击钻钻孔灌注桩钻孔及成桩技术要点。交底内容：一、工程概况车站东侧围挡内主体围护结构在 220Kv 高压线影响范围内采纳 Φ1200@1500 冲击钻成孔灌注桩，共 7 根 C 型桩：E51、E52、E53、E54、E55、E57、E58，均为钢筋砼桩，桩芯混凝土均采纳C30 混凝土，桩顶标高为 29.000，桩底标高为 2.866，桩端嵌固深度为中风化岩 3.5 米。表-1 车站主体围护结构工程数量情况一览表序号桩型类型数量桩长(m)1C 型桩φ １２００钻孔灌注桩726.1342合 计7注：1、各桩位成孔深度按实际测量结果进行交底；2、其他围护桩若采纳冲击钻工艺，另行交底通知。二、工艺流程1. 钻孔灌注桩工艺流程技术负责人交底人接受交底人技术交底记录 工程名称南交底部位围护结构钻孔灌注桩工序名称冲击钻钻孔桩钻进及成桩交底内容：图-1 钻孔桩施工工艺流程图技术负责人交底人接受交底人 技术交底记录 工程名称交底部位围护结构钻孔灌注桩工序名称冲击钻钻孔桩钻进及成桩 质量验收 施工准备（原材、配比等） 桩位放样 埋设护筒 钻机就位 钻进 一次清孔 钻机移位 安装钢筋笼 下导管 灌注混凝土前准备工作 灌注架就位 水下混凝土浇注 成品检测 护筒制作修整 泥浆制作 泥浆净化 组装灌注架 制作混凝土试件 砼质量控制 钢筋笼制作 安装清孔设备 桩位复测 试件养护 终孔检查 导管制作、检验、维修 对中、调平 二次清孔 检查、发开孔令 交底内容：2. 成桩施工（1）施工准备在桩施工前要先调查钻孔桩施工范围内有无地上、地下管线和构筑物，及时与业主协商。施工时，先清除设计桩位范围内场地的杂物、障碍物，平整施工场地。按文明施工管理的要求，场区经过平整夯实并进行硬化处理，使机械进场顺利和场区行走、搬移方便。同时在施工中确保钻机及其他机械的稳定、安全。钻孔灌注桩在正式施工前进行试成孔数量不小于 2 个，以核对地质资料、检验设备、工艺以及技术要求是否恰当，以便及时调整工艺及参数，并通知监理工程师到场，并在试成孔后向监理工程师提交书面报告，在得到监理工程师书面批准后，方可正式施工，施工前应做好钢筋原材、混凝土配比等准备工作。（2）测量放线依据业主所提供的控制点坐标进行桩位放线，采纳导线与三角测量相结合的方法建立控制网，所有控制网都要填写报验资料，经监理工程师复测，签字同意后...
