几种馈线自动化方式

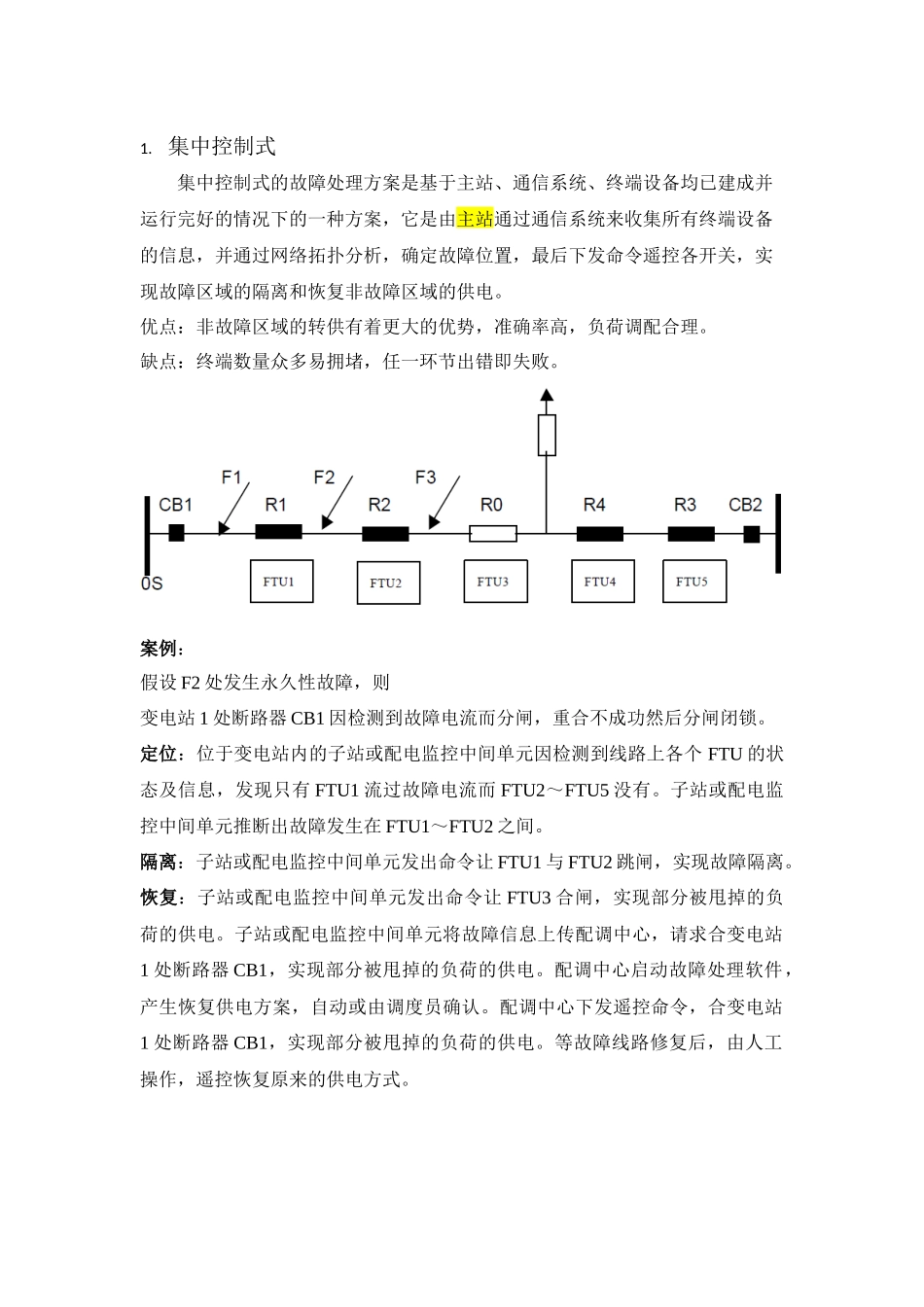

1. 集中控制式集中控制式的故障处理方案是基于主站、通信系统、终端设备均已建成并运行完好的情况下的一种方案，它是由主站通过通信系统来收集所有终端设备的信息，并通过网络拓扑分析，确定故障位置，最后下发命令遥控各开关，实现故障区域的隔离和恢复非故障区域的供电。优点：非故障区域的转供有着更大的优势，准确率高，负荷调配合理。缺点：终端数量众多易拥堵，任一环节出错即失败。案例：假设 F2 处发生永久性故障，则变电站 1 处断路器 CB1 因检测到故障电流而分闸，重合不成功然后分闸闭锁。定位：位于变电站内的子站或配电监控中间单元因检测到线路上各个 FTU 的状态及信息，发现只有 FTU1 流过故障电流而 FTU2～FTU5 没有。子站或配电监控中间单元推断出故障发生在 FTU1～FTU2 之间。隔离：子站或配电监控中间单元发出命令让 FTU1 与 FTU2 跳闸，实现故障隔离。恢复：子站或配电监控中间单元发出命令让 FTU3 合闸，实现部分被甩掉的负荷的供电。子站或配电监控中间单元将故障信息上传配调中心，请求合变电站1 处断路器 CB1，实现部分被甩掉的负荷的供电。配调中心启动故障处理软件，产生恢复供电方案，自动或由调度员确认。配调中心下发遥控命令，合变电站1 处断路器 CB1，实现部分被甩掉的负荷的供电。等故障线路修复后，由人工操作，遥控恢复原来的供电方式。2. 就地自动控制2.1 负荷开关（分段器）主要依靠自具一定功能的开关本身来完成简单的自动化，它与电源侧前级开关配合，在线路具备其本身特有的功能特性时，在失压或无流的情况下自动分闸，达到隔离故障恢复部分供电的目的。这种开关一般或者有“电压-时间”特性，或者有“过流脉冲计数”特性。前者是凭借加压、失压的时间长短来控制其动作的，失压后分闸，加压后合闸或闭锁。后者是在一段时间内，记忆前级开关开断故障电流动作次数，当达到其预先设定的记录次数后，在前级开关跳开又重合的间隙分闸，从而达到隔离故障区域的目的。在“电压-时间”方案中，开关动作次数多，隔离故障的时间长，变电站出口开关需重合两次，转供时容易有再次故障冲击，但它的优点是控制简单。（1） 基于重合器与电压-时间分段器方式的馈线自动化基于电压延时方式，对于分段点位置的开关，在正常运行时开关为合闸状态，当线路因停电或故障失压时，所有的开关失压分闸。在第一次重合后，线路分段一级一级地投入，投到故障段后线路再次跳闸，故障区段两侧的开关因感受到...
