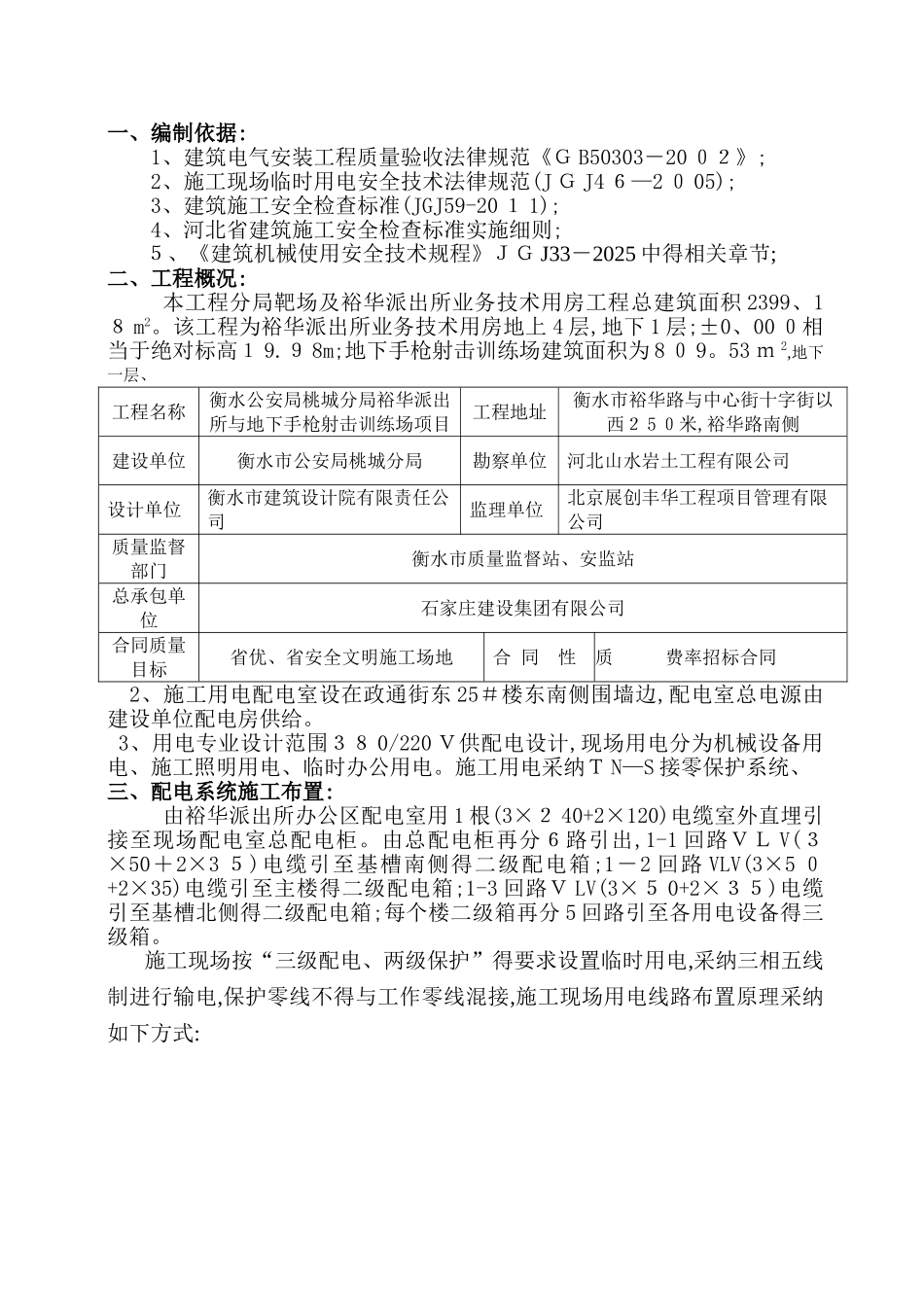

一、编制依据:1、建筑电气安装工程质量验收法律规范《Ｇ B50303－20 ０２》;2、施工现场临时用电安全技术法律规范(J Ｇ J4 ６—2 ０ 05);3、建筑施工安全检查标准(JGJ59-20 １ 1);4、河北省建筑施工安全检查标准实施细则; ５、《建筑机械使用安全技术规程》ＪＧ J33－2025 中得相关章节;二、工程概况: 本工程分局靶场及裕华派出所业务技术用房工程总建筑面积 2399、1８ m2。该工程为裕华派出所业务技术用房地上 4 层,地下 1 层;±0、00 ０相当于绝对标高１ 9.９ 8m;地下手枪射击训练场建筑面积为 8 ０ 9。53 ｍ 2,地下一层、工程名称衡水公安局桃城分局裕华派出所与地下手枪射击训练场项目工程地址衡水市裕华路与中心街十字街以西２ 5 ０米,裕华路南侧建设单位衡水市公安局桃城分局勘察单位河北山水岩土工程有限公司设计单位衡水市建筑设计院有限责任公司监理单位北京展创丰华工程项目管理有限公司质量监督部门衡水市质量监督站、安监站总承包单位石家庄建设集团有限公司合同质量目标省优、省安全文明施工场地合 同 性 质费率招标合同 2、施工用电配电室设在政通街东 25＃楼东南侧围墙边,配电室总电源由建设单位配电房供给。 3、用电专业设计范围３８ 0/220 Ｖ供配电设计,现场用电分为机械设备用电、施工照明用电、临时办公用电。施工用电采纳Ｔ N—S 接零保护系统、三、配电系统施工布置: 由裕华派出所办公区配电室用 1 根(3×２ 40+2×120)电缆室外直埋引接至现场配电室总配电柜。由总配电柜再分６路引出,1-1 回路ＶＬ V(３×50＋2×3 ５)电缆引至基槽南侧得二级配电箱;1－2 回路 VLV(3×5 ０+2×35)电缆引至主楼得二级配电箱;1-3 回路Ｖ LV(3×５ 0+2×３５)电缆引至基槽北侧得二级配电箱;每个楼二级箱再分 5 回路引至各用电设备得三级箱。施工现场按“三级配电、两级保护”得要求设置临时用电,采纳三相五线制进行输电,保护零线不得与工作零线混接,施工现场用电线路布置原理采纳如下方式:1、总配电箱设置根据本工程各单体及办公区域得平面布置,各施工处任务得划分及设备得配置情况,整个现场用电自配电室三路供电,线路采纳双塑绝缘电缆沿施工场地围墙敷设,过路穿 DN １ 00 镀锌钢管埋地敷设至各总配电箱,临时总配电箱具体分配如下:1) 1＃总配电箱供本工程施工区域临时用电。2) 2#办公生活区单独设置临时用电。2、分配电箱得设置报据上述各总配电箱得供电范围,再按现场各单体得设备...
