制氮机操作标准手册

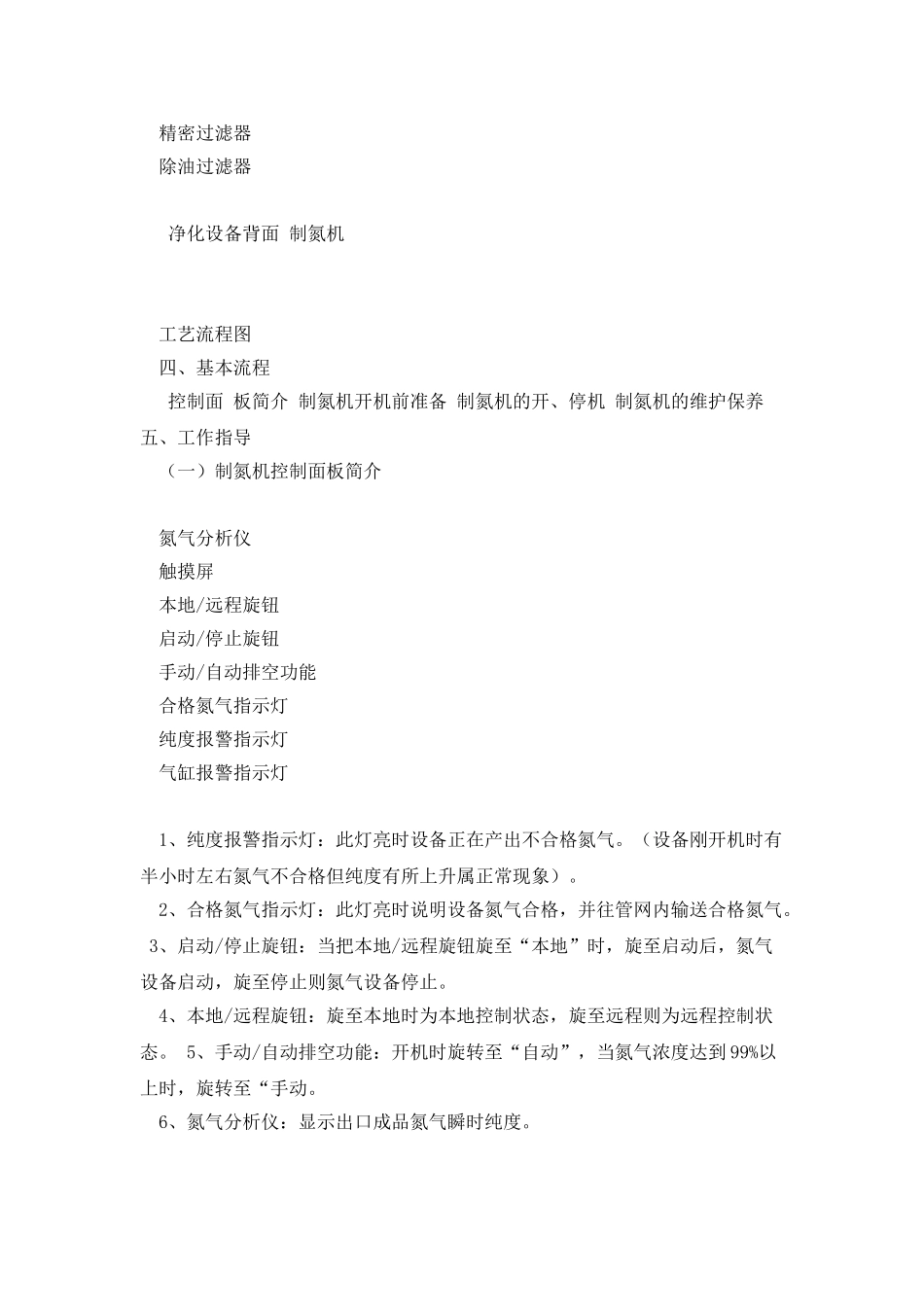

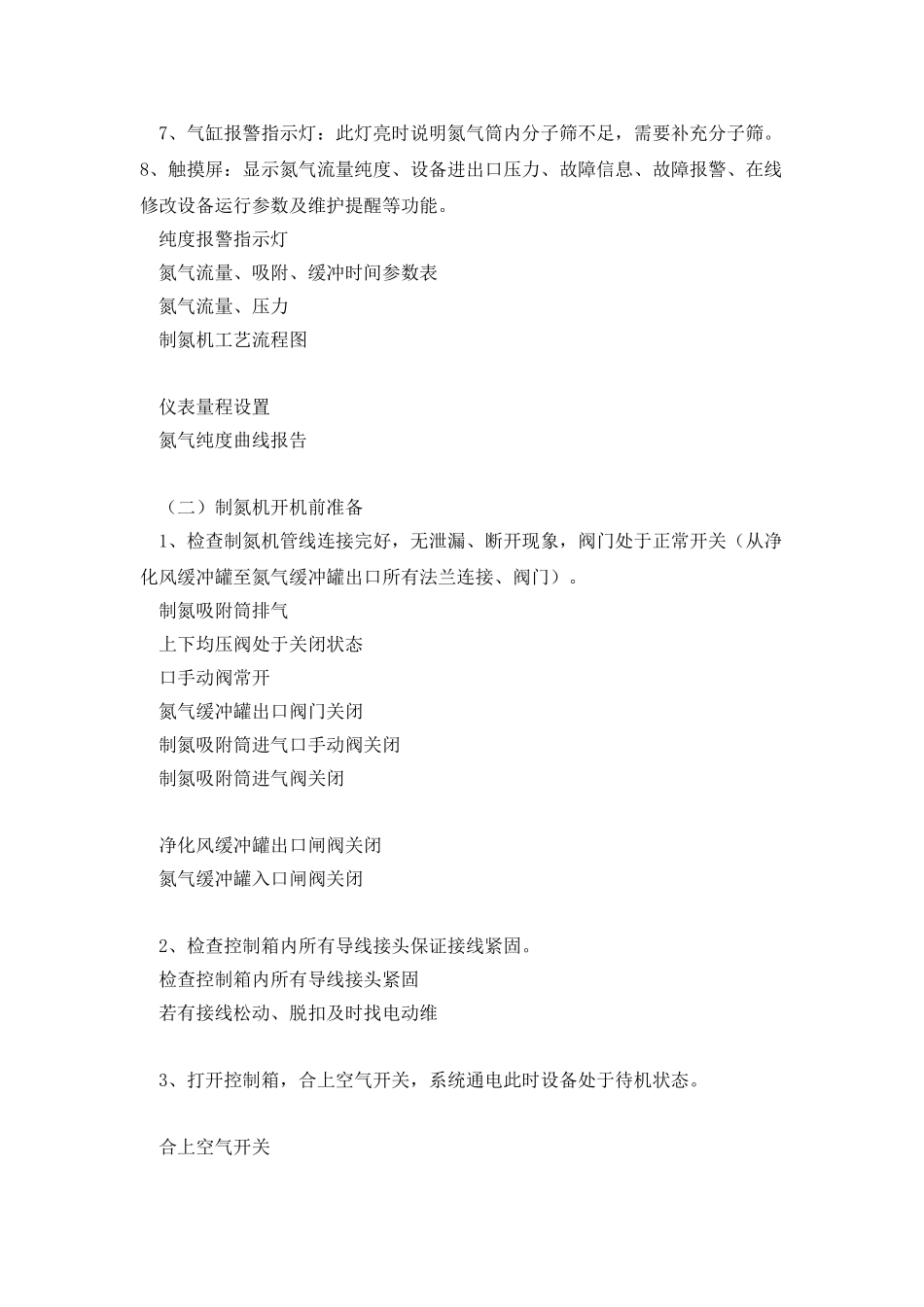

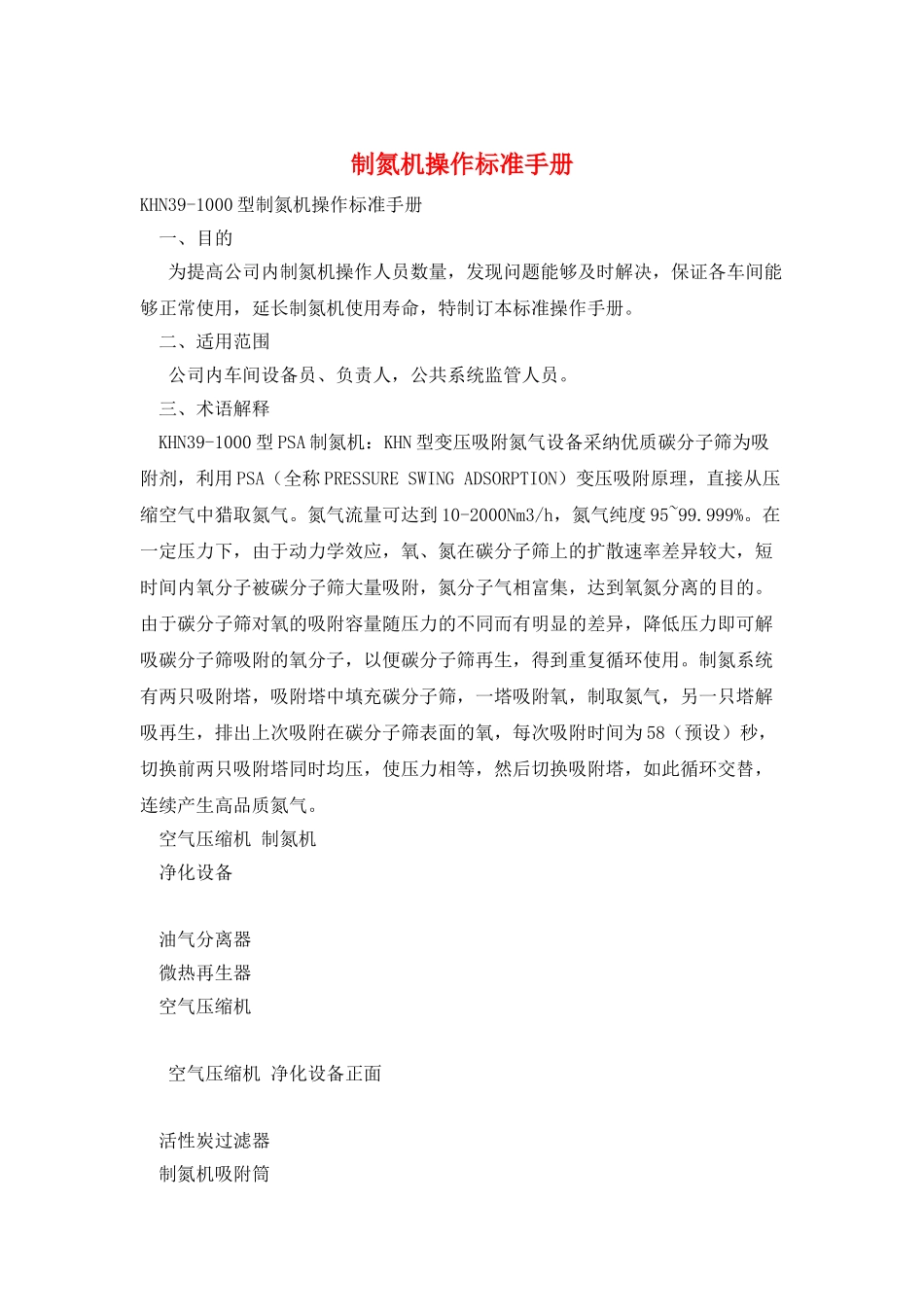

制氮机操作标准手册KHN39-1000 型制氮机操作标准手册 一、目的 为提高公司内制氮机操作人员数量，发现问题能够及时解决，保证各车间能够正常使用，延长制氮机使用寿命，特制订本标准操作手册。 二、适用范围 公司内车间设备员、负责人，公共系统监管人员。 三、术语解释 KHN39-1000 型 PSA 制氮机：KHN 型变压吸附氮气设备采纳优质碳分子筛为吸附剂，利用 PSA（全称 PRESSURE SWING ADSORPTION）变压吸附原理，直接从压缩空气中猎取氮气。氮气流量可达到 10-2000Nm3/h，氮气纯度 95~99.999%。在一定压力下，由于动力学效应，氧、氮在碳分子筛上的扩散速率差异较大，短时间内氧分子被碳分子筛大量吸附，氮分子气相富集，达到氧氮分离的目的。由于碳分子筛对氧的吸附容量随压力的不同而有明显的差异，降低压力即可解吸碳分子筛吸附的氧分子，以便碳分子筛再生，得到重复循环使用。制氮系统有两只吸附塔，吸附塔中填充碳分子筛，一塔吸附氧，制取氮气，另一只塔解吸再生，排出上次吸附在碳分子筛表面的氧，每次吸附时间为 58（预设）秒，切换前两只吸附塔同时均压，使压力相等，然后切换吸附塔，如此循环交替，连续产生高品质氮气。 空气压缩机 制氮机 净化设备 油气分离器 微热再生器 空气压缩机 空气压缩机 净化设备正面 活性炭过滤器 制氮机吸附筒 精密过滤器 除油过滤器 净化设备背面 制氮机 工艺流程图 四、基本流程 控制面 板简介 制氮机开机前准备 制氮机的开、停机 制氮机的维护保养 五、工作指导 （一）制氮机控制面板简介 氮气分析仪 触摸屏 本地/远程旋钮 启动/停止旋钮 手动/自动排空功能 合格氮气指示灯 纯度报警指示灯 气缸报警指示灯 1、纯度报警指示灯：此灯亮时设备正在产出不合格氮气。（设备刚开机时有半小时左右氮气不合格但纯度有所上升属正常现象）。 2、合格氮气指示灯：此灯亮时说明设备氮气合格，并往管网内输送合格氮气。 3、启动/停止旋钮：当把本地/远程旋钮旋至“本地”时，旋至启动后，氮气设备启动，旋至停止则氮气设备停止。 4、本地/远程旋钮：旋至本地时为本地控制状态，旋至远程则为远程控制状态。 5、手动/自动排空功能：开机时旋转至“自动”，当氮气浓度达到 99%以上时，旋转至“手动。 6、氮气分析仪：显示出口成品氮气瞬时纯度。 7、气缸报警指示灯：此灯亮时说明氮气筒内分子筛不足，需要补充分子筛。 8、触摸屏：显示氮气流量纯度、设备进出口...
