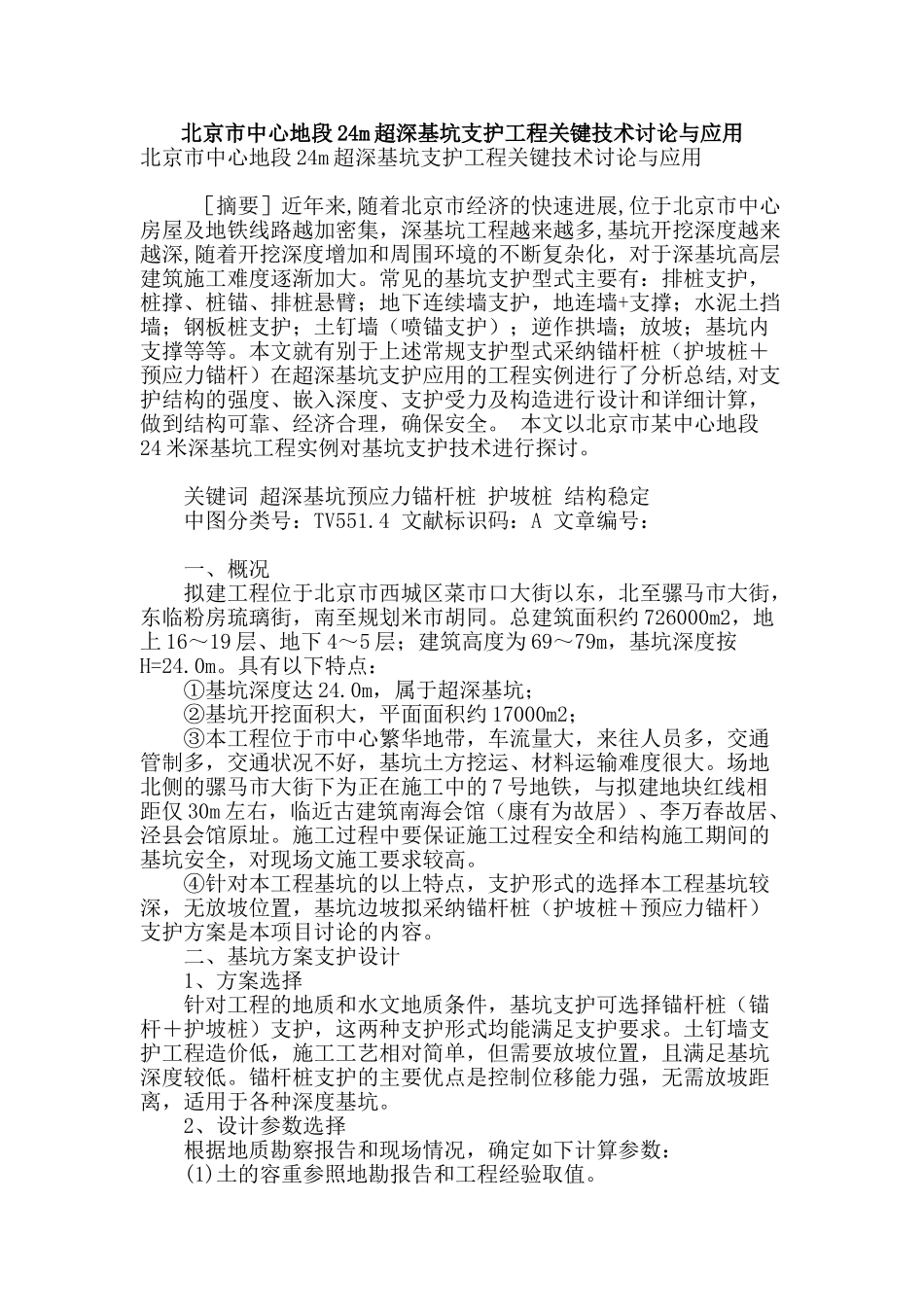

北京市中心地段24m超深基坑支护工程关键技术研究与应用

北京市中心地段 24m 超深基坑支护工程关键技术讨论与应用北京市中心地段 24m 超深基坑支护工程关键技术讨论与应用 ［摘要］近年来,随着北京市经济的快速进展,位于北京市中心房屋及地铁线路越加密集，深基坑工程越来越多,基坑开挖深度越来越深,随着开挖深度增加和周围环境的不断复杂化，对于深基坑高层建筑施工难度逐渐加大。常见的基坑支护型式主要有：排桩支护，桩撑、桩锚、排桩悬臂；地下连续墙支护，地连墙+支撑；水泥土挡墙；钢板桩支护；土钉墙（喷锚支护）；逆作拱墙；放坡；基坑内支撑等等。本文就有别于上述常规支护型式采纳锚杆桩（护坡桩＋预应力锚杆）在超深基坑支护应用的工程实例进行了分析总结,对支护结构的强度、嵌入深度、支护受力及构造进行设计和详细计算，做到结构可靠、经济合理，确保安全。 本文以北京市某中心地段24 米深基坑工程实例对基坑支护技术进行探讨。 关键词 超深基坑预应力锚杆桩 护坡桩 结构稳定 中图分类号：TV551.4 文献标识码：A 文章编号： 一、概况 拟建工程位于北京市西城区菜市口大街以东，北至骡马市大街，东临粉房琉璃街，南至规划米市胡同。总建筑面积约 726000m2，地上 16～19 层、地下 4～5 层；建筑高度为 69～79m，基坑深度按H=24.0m。具有以下特点： ①基坑深度达 24.0m，属于超深基坑； ②基坑开挖面积大，平面面积约 17000m2； ③本工程位于市中心繁华地带，车流量大，来往人员多，交通管制多，交通状况不好，基坑土方挖运、材料运输难度很大。场地北侧的骡马市大街下为正在施工中的 7 号地铁，与拟建地块红线相距仅 30m 左右，临近古建筑南海会馆（康有为故居）、李万春故居、泾县会馆原址。施工过程中要保证施工过程安全和结构施工期间的基坑安全，对现场文施工要求较高。 ④针对本工程基坑的以上特点，支护形式的选择本工程基坑较深，无放坡位置，基坑边坡拟采纳锚杆桩（护坡桩＋预应力锚杆）支护方案是本项目讨论的内容。 二、基坑方案支护设计 1、方案选择 针对工程的地质和水文地质条件，基坑支护可选择锚杆桩（锚杆＋护坡桩）支护，这两种支护形式均能满足支护要求。土钉墙支护工程造价低，施工工艺相对简单，但需要放坡位置，且满足基坑深度较低。锚杆桩支护的主要优点是控制位移能力强，无需放坡距离，适用于各种深度基坑。 2、设计参数选择 根据地质勘察报告和现场情况，确定如下计算参数： (1)土的容重参照地勘报告和工程经验取值。 (2)基...
