单片机专业课程设计智能风扇

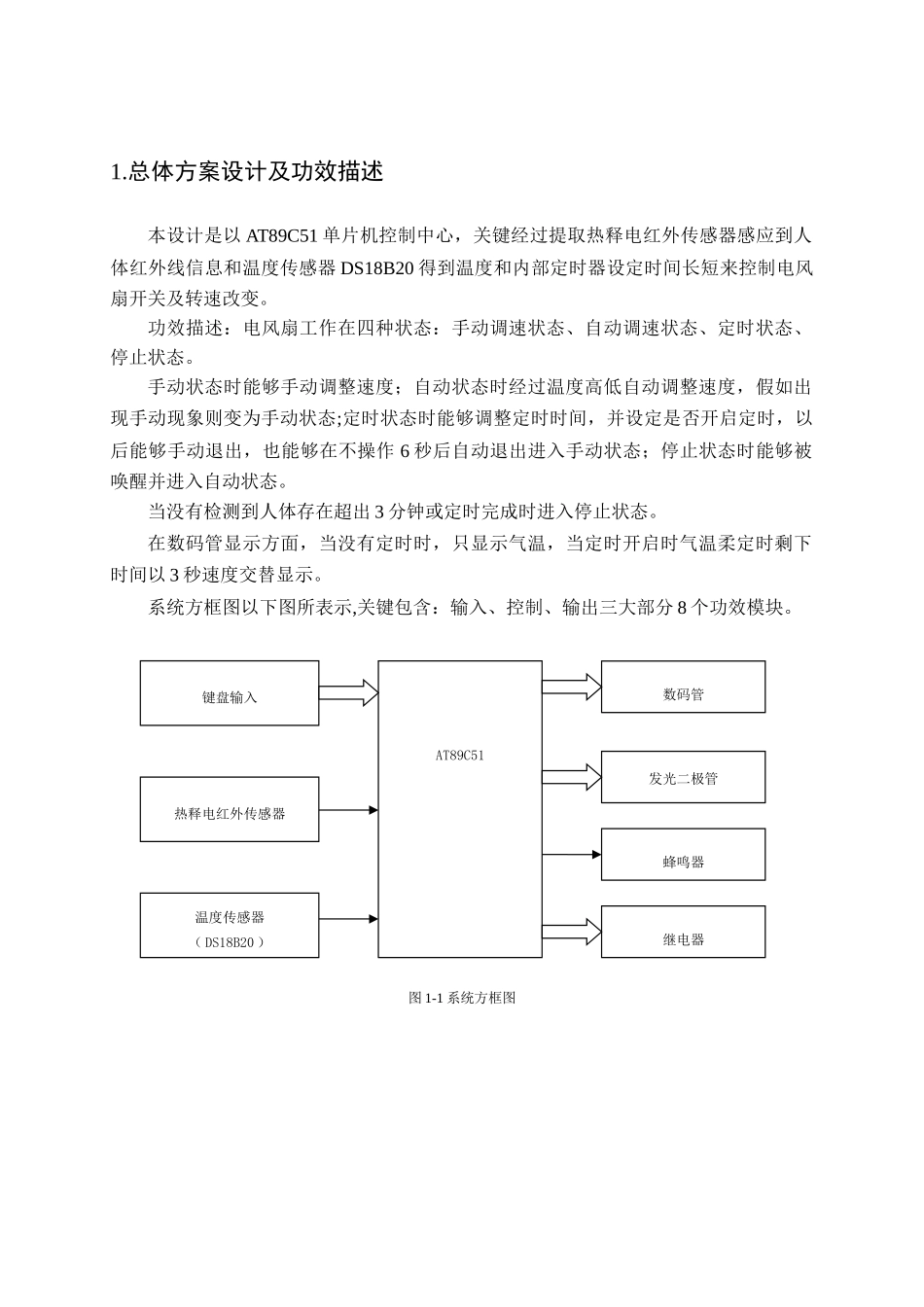

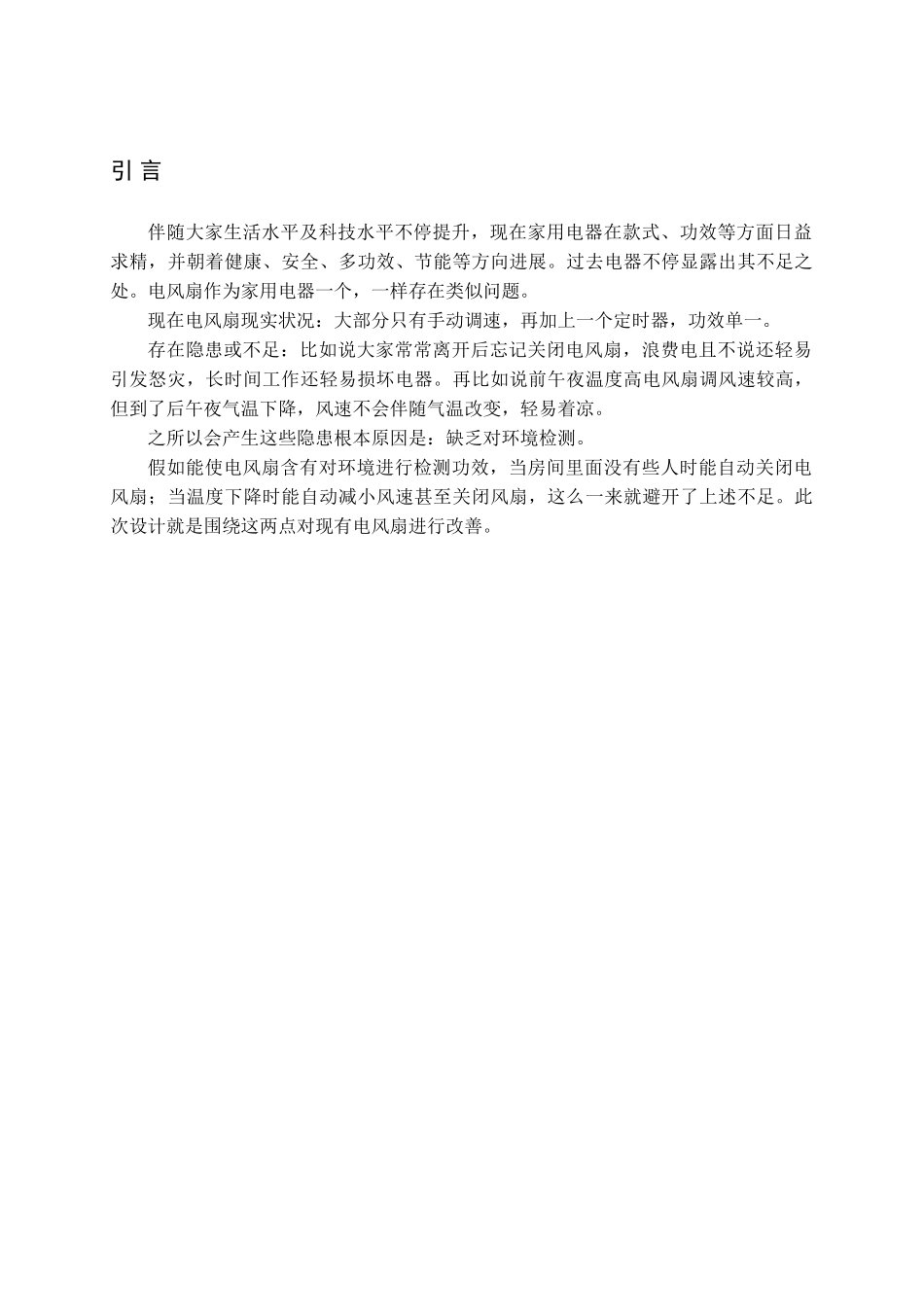

智能电风扇设计学 院 ********************** 专业班级 ***** 学生姓名 **** 指导老师 *** *** 20**年* 月** 日引 言伴随大家生活水平及科技水平不停提升，现在家用电器在款式、功效等方面日益求精，并朝着健康、安全、多功效、节能等方向进展。过去电器不停显露出其不足之处。电风扇作为家用电器一个，一样存在类似问题。现在电风扇现实状况：大部分只有手动调速，再加上一个定时器，功效单一。存在隐患或不足：比如说大家常常离开后忘记关闭电风扇，浪费电且不说还轻易引发怒灾，长时间工作还轻易损坏电器。再比如说前午夜温度高电风扇调风速较高，但到了后午夜气温下降，风速不会伴随气温改变，轻易着凉。之所以会产生这些隐患根本原因是：缺乏对环境检测。假如能使电风扇含有对环境进行检测功效，当房间里面没有些人时能自动关闭电风扇；当温度下降时能自动减小风速甚至关闭风扇，这么一来就避开了上述不足。此次设计就是围绕这两点对现有电风扇进行改善。1.总体方案设计及功效描述本设计是以 AT89C51 单片机控制中心，关键经过提取热释电红外传感器感应到人体红外线信息和温度传感器 DS18B20 得到温度和内部定时器设定时间长短来控制电风扇开关及转速改变。功效描述：电风扇工作在四种状态：手动调速状态、自动调速状态、定时状态、停止状态。手动状态时能够手动调整速度；自动状态时经过温度高低自动调整速度，假如出现手动现象则变为手动状态;定时状态时能够调整定时时间，并设定是否开启定时，以后能够手动退出，也能够在不操作 6 秒后自动退出进入手动状态；停止状态时能够被唤醒并进入自动状态。当没有检测到人体存在超出 3 分钟或定时完成时进入停止状态。在数码管显示方面，当没有定时时，只显示气温，当定时开启时气温柔定时剩下时间以 3 秒速度交替显示。系统方框图以下图所表示,关键包含：输入、控制、输出三大部分 8 个功效模块。图 1-1 系统方框图键盘输入热释电红外传感器温度传感器（ DS18B20 ）AT89C51数码管发光二极管蜂鸣器继电器2.功效模块硬件介绍和实现2.1 键盘输入电路因为设计中用到按键数目不多，所以能够直接用 AT89C51 通用 IO 端口且选择AT89C51P1 口（内部有上拉电阻）作为键盘接口。对于按键只需一端接地另一端接 P1口即可。见下图(2-1)：图 2-12.2 热释电红外传感器模块2.2.1 热释电红外线传感器原理介绍人体辐射红外线中心波长为 9~10um，而探测元件波长灵敏度在 0.2...
