单片机原理及应用课程设计八路温度巡回检测系统样本

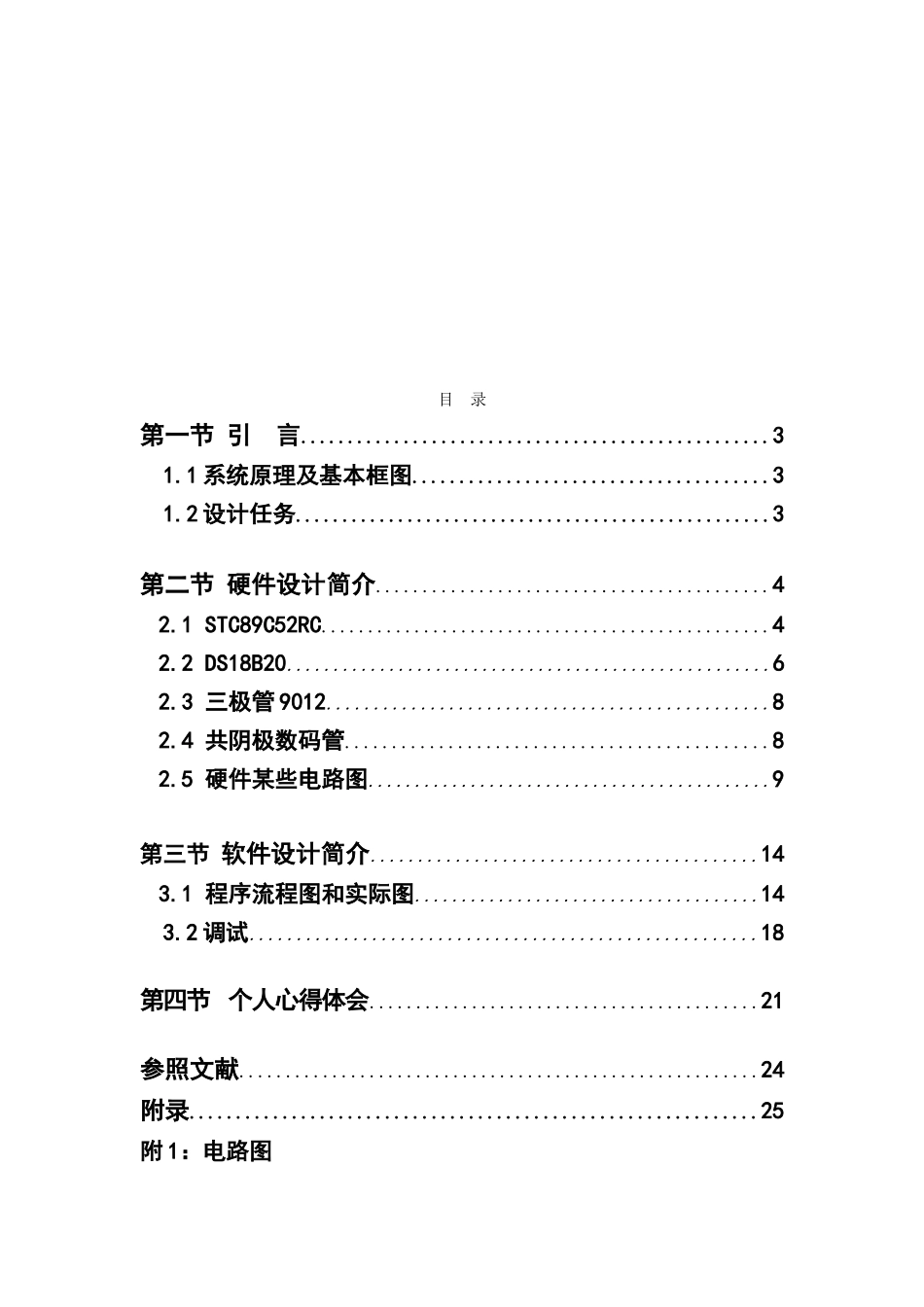

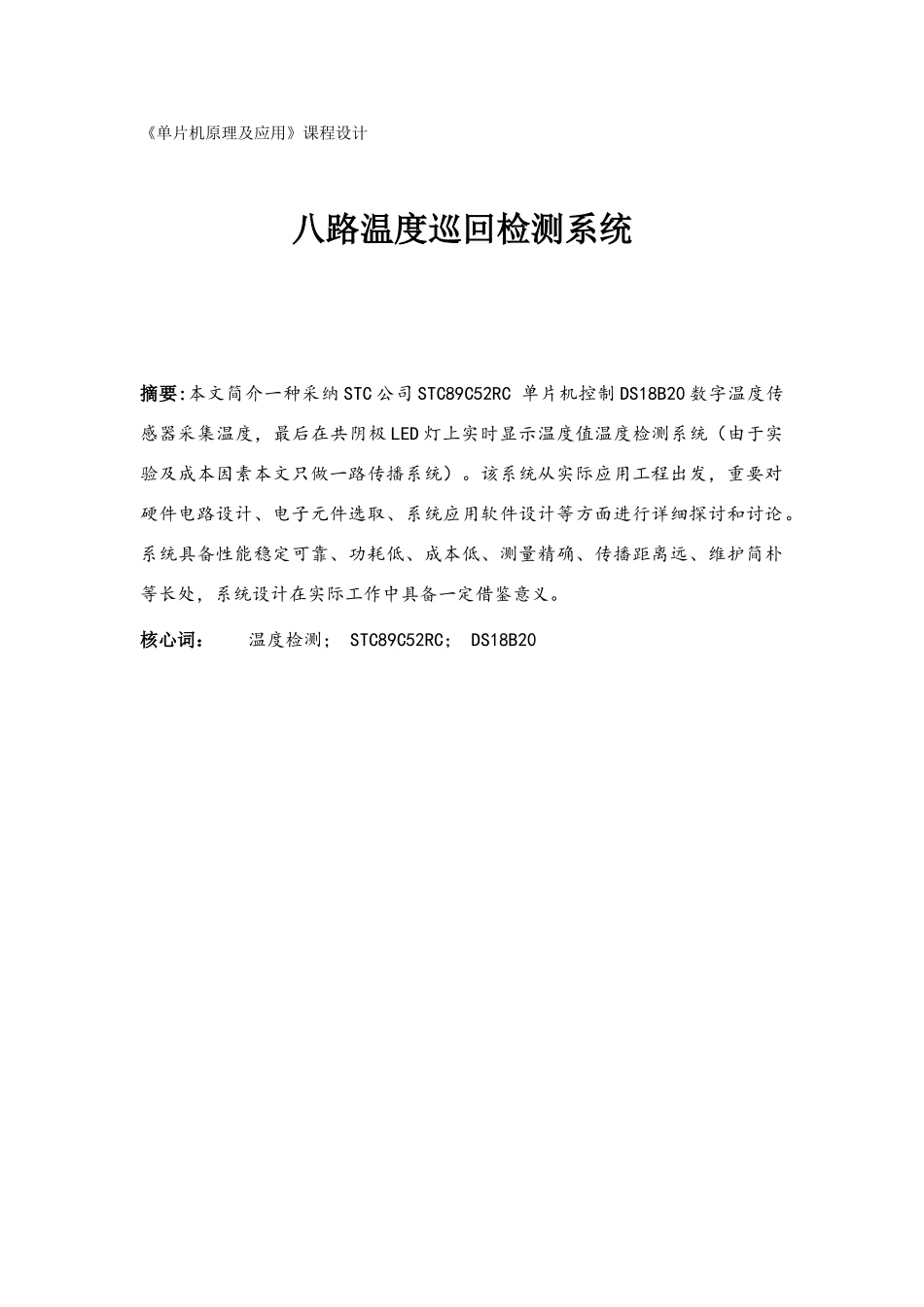

《单片机原理及应用》课程设计八路温度巡回检测系统摘要:本文简介一种采纳 STC 公司 STC89C52RC 单片机控制 DS18B20 数字温度传感器采集温度，最后在共阴极 LED 灯上实时显示温度值温度检测系统（由于实验及成本因素本文只做一路传播系统）。该系统从实际应用工程出发，重要对硬件电路设计、电子元件选取、系统应用软件设计等方面进行详细探讨和讨论。系统具备性能稳定可靠、功耗低、成本低、测量精确、传播距离远、维护简朴等长处，系统设计在实际工作中具备一定借鉴意义。核心词： 温度检测； STC89C52RC； DS18B20 目 录第一节 引 言..................................................3 1.1 系统原理及基本框图......................................3 1.2 设计任务...................................................3 第二节 硬件设计简介..........................................42.1 STC89C52RC................................................42.2 DS18B20....................................................62.3 三极管 9012...............................................82.4 共阴极数码管.............................................82.5 硬件某些电路图...........................................9第三节 软件设计简介.........................................143.1 程序流程图和实际图.....................................143.2 调试......................................................18第四节 个人心得体会..........................................21参照文献........................................................24附录.............................................................25附 1：电路图附 2：元件清单附 3：程序第一节 引言 随着计算机技术和传感器技术飞速进展， 在科研、生产和寻常活动中， 人们对温度、压力、流量等模仿物理量测量规定越来越高。而这些物量中温度应用是最为广泛。如何将温度通过传感器变成电信号， 再通过解决转换成计算机可以辨认数字量， 输入到计算机中， 由计算机将采集到数字量进行不同解决， 然后在显示屏显示出来，并进行实时监控。这已经为当前计算机测量与控制领域一种重要讨论方向。鉴于此， 本文提出一种基于89C52和DS18B20低成本、远距离传播温度检测系统设计方案。1.1 系统原理及基本框图如图 ...
